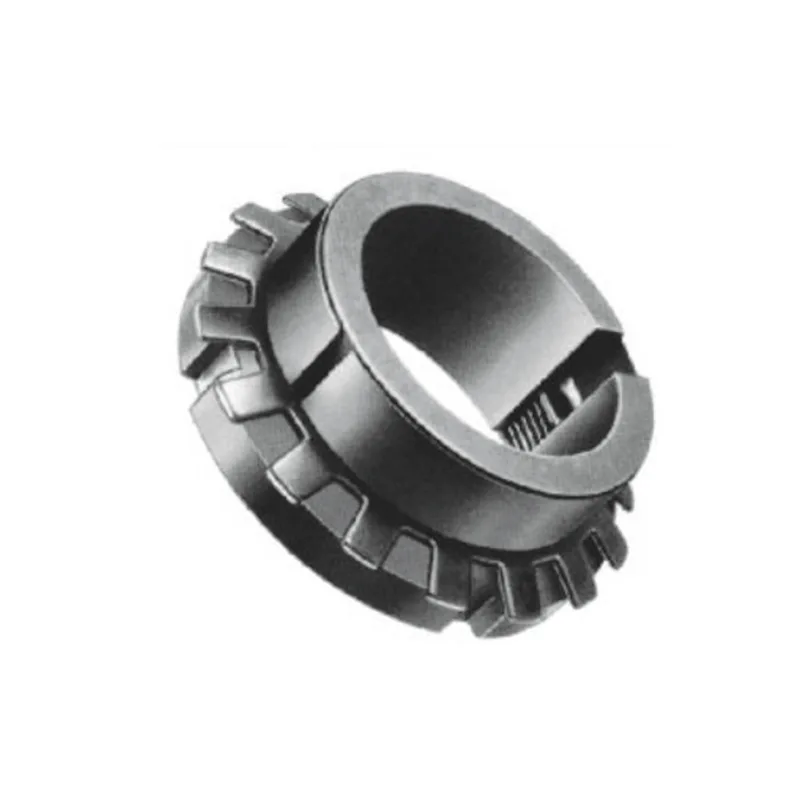

ロッキングアセンブリとは何ですか?またその主な機能は何ですか?

のロッキングアセンブリは、シャフトとハブ用のキーレスの摩擦ベースのクランプ接続コンポーネントです。シャフトとハブの間に取り付けられ、円錐面とボルトを使用してラジアル圧力を発生させ、シームレスで高トルクの伝達を可能にします。

動作原理

円錐面の内外輪と高力ボルトで構成されています。

ボルトを締め込む → 円錐面が軸方向に移動 → 内輪が軸をクランプ、外輪がハブを押し付けます。

大きな摩擦によってトルクと軸力を伝達し、曲げモーメントにも耐えることができます。

主な特長（コア）バックラッシゼロ

完全にシームレスで正確な位置決めが可能で、サーボや高精度の伝送に適しています。

高トルク

同等のキー接続は、シャフトの強度を弱めることなく、30% ～ 50% 多くの荷重に耐えることができます。

キーレス

応力集中がなく、キー溝の摩耗がなく、シャフトやハブを傷めません。

セルフセンタリング

自動センタリング、優れた同軸度により、取り付けの困難さを軽減します。

簡単な取り付け/取り外し

加熱/冷却は必要ありません。ボルトは簡単に分解・組立ができ、再利用が可能です。

公差を補正する

軸と穴のわずかな寸法誤差を吸収し、加工精度の要求を軽減します。

耐疲労性、耐粒子摩耗性

接触面積が大きく緩みにくく、正逆回転や衝撃荷重にも適しています。

代表的な用途

ギア、スプロケット、プーリー、フライホイール、カップリング、シャフト接続。

サーボモーター、減速機、工作機械、自動化機器（高精度・隙間なし）。

コンベア、ファン、ポンプ、印刷・包装機械（重負荷、頻繁な起動停止）。

交換: フラットキー、スプラインキー、ホットマウント、止めネジなどの従来の方法。

シュリンクディスクとの違い

ロッキングアセンブリ: ハブの内側に取​​り付けられ、小さな半径サイズとコンパクトな構造で、中〜高トルクを提供します。

シュリンクディスク: ハブの外側に取り付けられるため、トルクが大きくなり、設置スペースが広くなり、重量のある機器に適しています。
