GL形ローラチェーンカップリング

GL タイプ ローラー チェーン カップリングは、ヘビーデューティー産業用トランスミッションの分野における古典的なセミリジッド コネクタとしての地位を確立しています。ゴムやナイロン製の弾性カップリングとは異なり、この製品には弾性クッション要素が不要です。代わりに、複列ローラー チェーンとデュアル スプロケットの噛み合い作用を利用して動力を伝達します。この設計は、リジッド カップリングの高い耐荷重特性と、フレキシブル カップリングに特有の位置ずれ補正機能を効果的に組み合わせています。

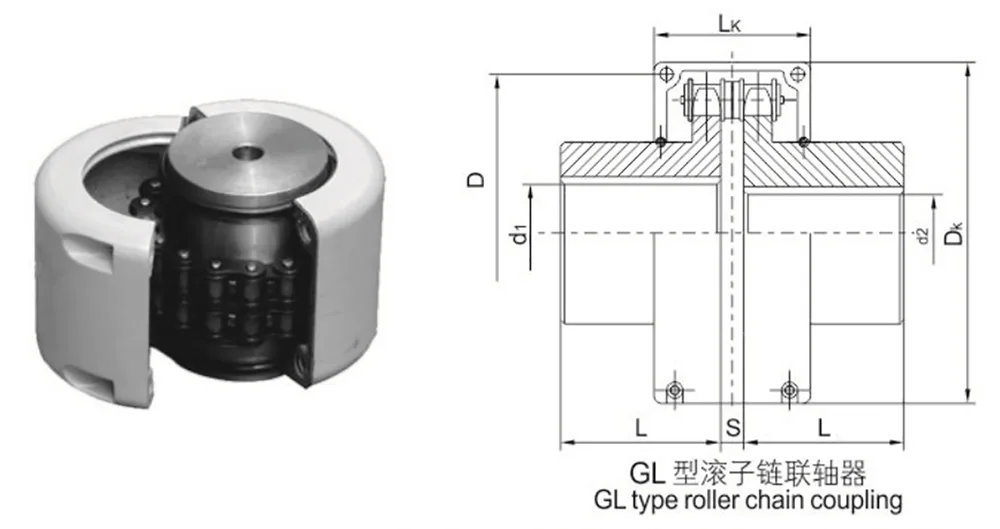

構造能力

二相ローラチェーンカップリングのチェーンは、GB1243.1-83の《伝動用短ピッチ精密ローラチェーン》の規定に適合するものとします。

キー溝の形状とサイズは GB/T 3852-1997 の規定に従う必要があります。

ハウジングカバーの構造とサイズは、お客様のご要望に応じて選択できます。

マークは GB/T 3852-1997 に準拠する必要があります。

シンプルな構造のGL形ローラチェーンカップリングは、組立・分解が容易で、衝撃荷重を伴う逆転運転には適しません。

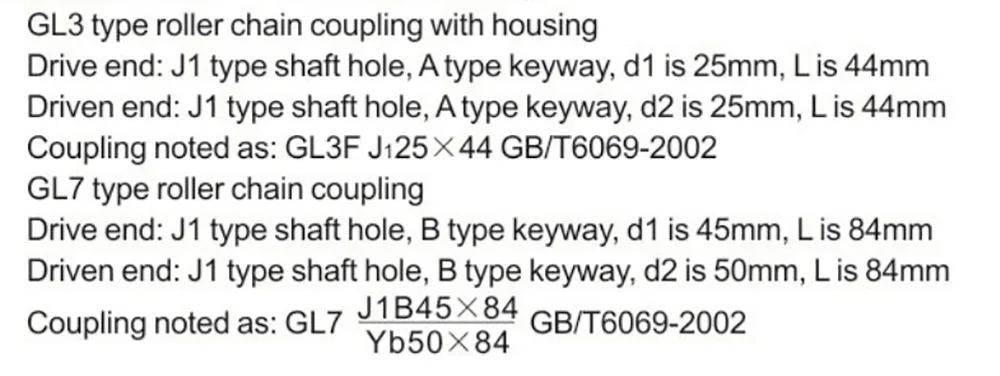

マークサンプル（ハウジングがある場合は「F」を付けてください）

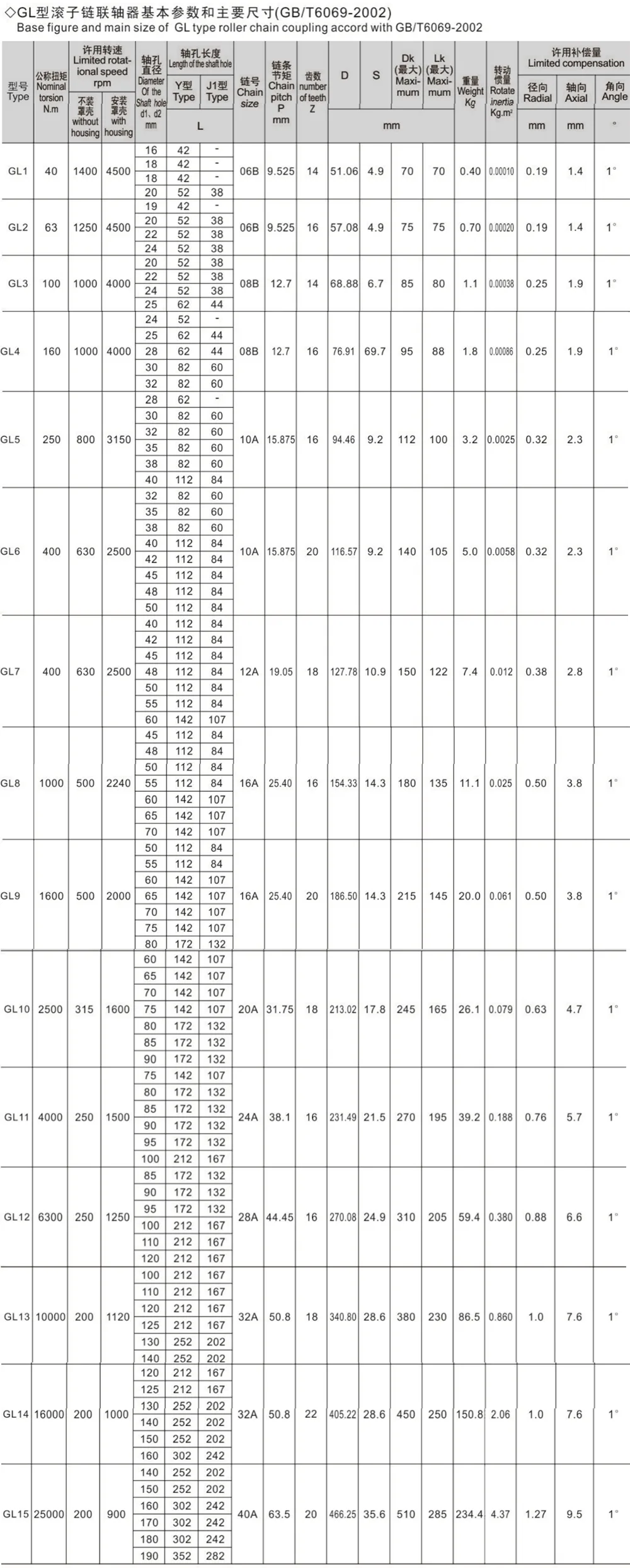

注: これは、上のシートのカップリングの回転慣性と重量の同様の値です。

主なハイライト

GL形ローラチェーンカップリングは、塵埃、湿気、油汚れ、極端な温度などの影響を受けず、優れた環境適合性を誇ります。 -40°C ～ +120°C の超広い温度範囲にわたって、持続的な全負荷動作が可能です。このユニットは、全体的なトランスミッション剛性が高く、優れたトランスミッション効率、低い故障率、最小限のメンテナンス要件を備えています。この製品は、低速から中速で途切れることのないデューティ サイクルで動作する大型機器向けに特別に開発されており、経年劣化、汚染の影響を受けやすい、耐熱性が低いなど、従来のカップリングに関連する一般的な問題を解決し、高負荷で複雑な動作条件向けの最もコスト効率の高い標準トランスミッション コンポーネントとなっています。

運用上の適合性

- 優れた環境適合性: 塵、湿気、高温による劣化や故障に非常に弱い従来の弾性カップリングとは異なり、GL タイプ ローラ チェーン カップリングにはゴムやナイロンなどの劣化しやすい材料が含まれていません。大量の粉塵の蓄積、湿気、たまり水、軽度の油汚れなどを特徴とする過酷な環境でも長期安定した動作を保証し、悪環境条件に対する極めて高い耐性を示します。

- 超広範な温度耐性: ユニットは完全に金属コンポーネントで構成されているため、温度変動の影響を受けません。 -40°C ～ +120°C の動作温度範囲が正式に評価されており、作業場内の厳しい寒さおよび高温の生産環境での要求の厳しい屋外操作にも同様に対応できるため、季節の温度変化が大きい屋外で動作する重工業装置に最適です。

- 連続重負荷運転への適合性：堅牢な全体耐荷重と高い伝達剛性を備えたカップリングにより、エネルギー損失がほとんどなく動力伝達が確保されるため、機器を長期間にわたって全負荷で連続運転することができます。中～重負荷条件に対応するようにネイティブに設計されており、高負荷時の滑り、破損、動作不良などの一般的な故障を効果的に排除します。

アプリケーションシナリオ

GL形ローラチェーンカップリングは、高い耐熱性、耐汚れ性、高い耐荷重性、低メンテナンス性を総合的に兼ね備え、定置式産業機械から移動式農業機械まで、さまざまな重工業分野で広く採用されています。

- 鉱山および冶金機器: さまざまな鉱山機械および冶金コンベヤ システムと互換性があります。高い粉塵レベル、高湿度、日ごとの大幅な温度変動を特徴とする地下環境特有の運用上の課題に耐えるように設計されており、消耗しやすい弾性タイプのカップリングの堅牢な代替品として機能します。

- 化学および建材機械: 建材生産ライン内の化学混合装置および特殊な伝達システムとの使用に最適です。揮発性化学媒体や高温の窯環境への曝露に耐えることができ、同時に 24 時間の連続運転にも完全に適応します。

- 農業および搬送機器: 農業用の収穫機械や耕耘機械、各種資材コンベヤ、大型産業用ファン、および関連する減速機に適しています。泥や塵にさらされることを特徴とする複雑な屋外環境でも確実に動作するように設計されています。

- 使用制限: この製品は主に中低速、高負荷、および連続動作のシナリオ向けに設計されています。過酷な環境での定常状態の電力伝送に最適ですが、超高速回転速度や、急速な方向反転を伴う頻繁な起動/停止サイクルを伴う精密伝送機器には推奨されません。

よくある質問

- Q1: GL形ローラチェーンカップリングと弾性ピンやタイヤタイプのカップリングの根本的な違いは何ですか?

A1: GLタイプは、完全金属製のスプロケットとチェーンの噛み合い機構を採用しており、リジッドとフレキシブルのハイブリッド構造設計となっています。劣化しやすいゴムやナイロン成分を含まないため、耐熱性、防塵性が高く、長寿命化に優れています。対照的に、弾性タイプのカップリングは衝撃吸収のためにエラストマー要素に依存しています。耐熱性の上限が低く、油やグリースによる腐食を受けやすいため、一般に標準的な室温のクリーンな動作環境により適しています。

- Q2: このカップリングの最大耐熱温度はどれくらいですか?

A2: 本製品は-40℃～120℃の温度範囲で動作するように設計されています。全金属構造により、他のタイプのカップリングでよく見られるエラストマーの硬化や亀裂の問題が解消されます。そのため、このカップリングを利用した屋外機器は、冬の厳しい寒さでも予熱や保護措置を必要とせずに直接起動・運転できるため、北方地域の屋外で稼働する重機に最適です。

- Q3: 日常のメンテナンスは大変ですか?

A3: 全体的なメンテナンスの難易度は非常に低いです。他の変速機部品と比べてメンテナンスの頻度が少なくて済みます。複列ローラチェーンには定期的に少量の潤滑剤を補給するだけでよく、頻繁な分解や摩耗部品の交換が不要となり、長期にわたる運転・メンテナンスコストを大幅に削減できます。
