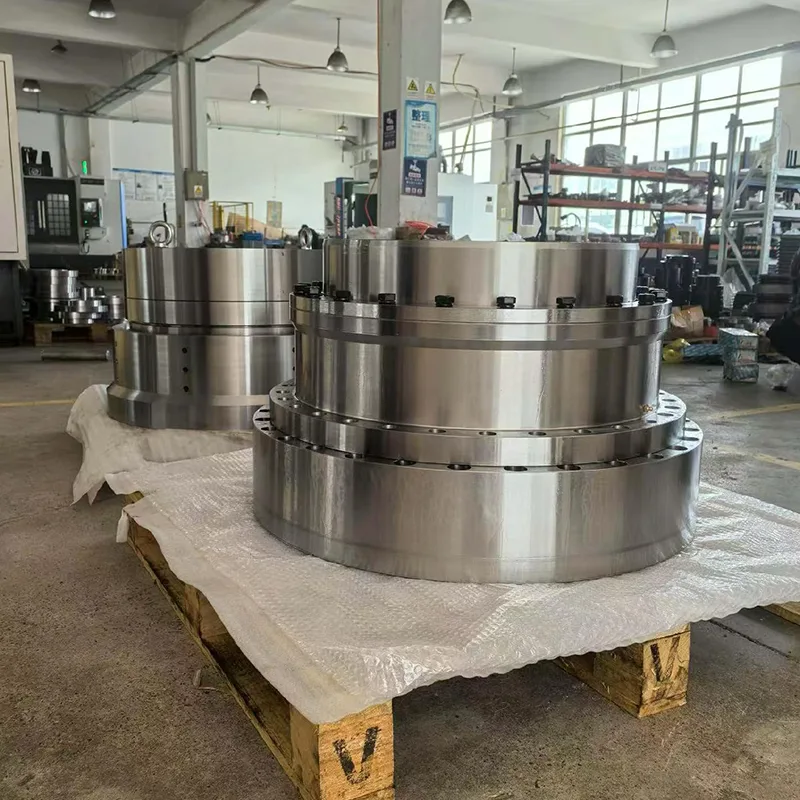

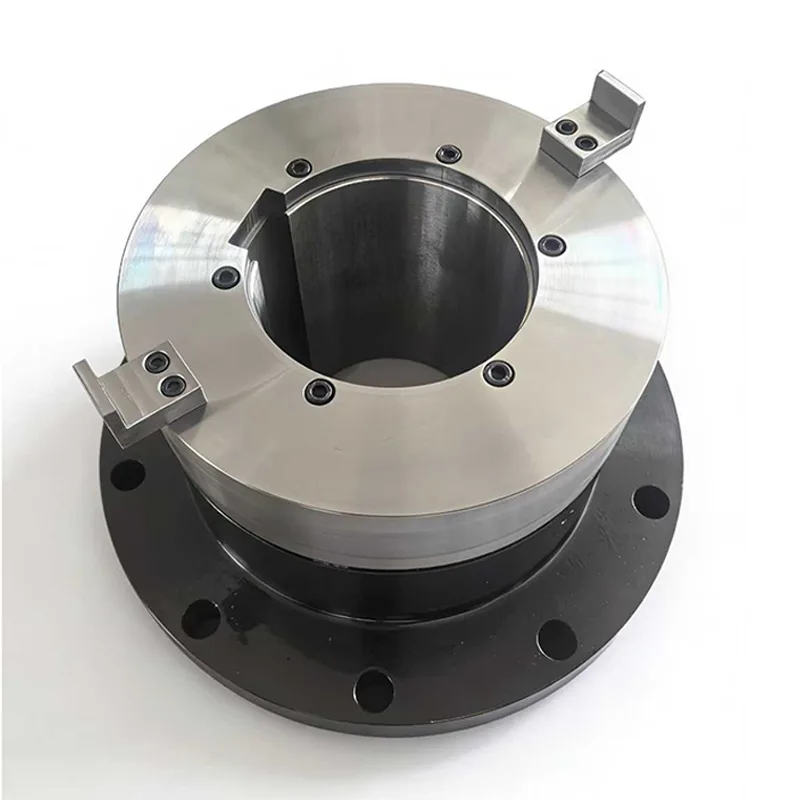

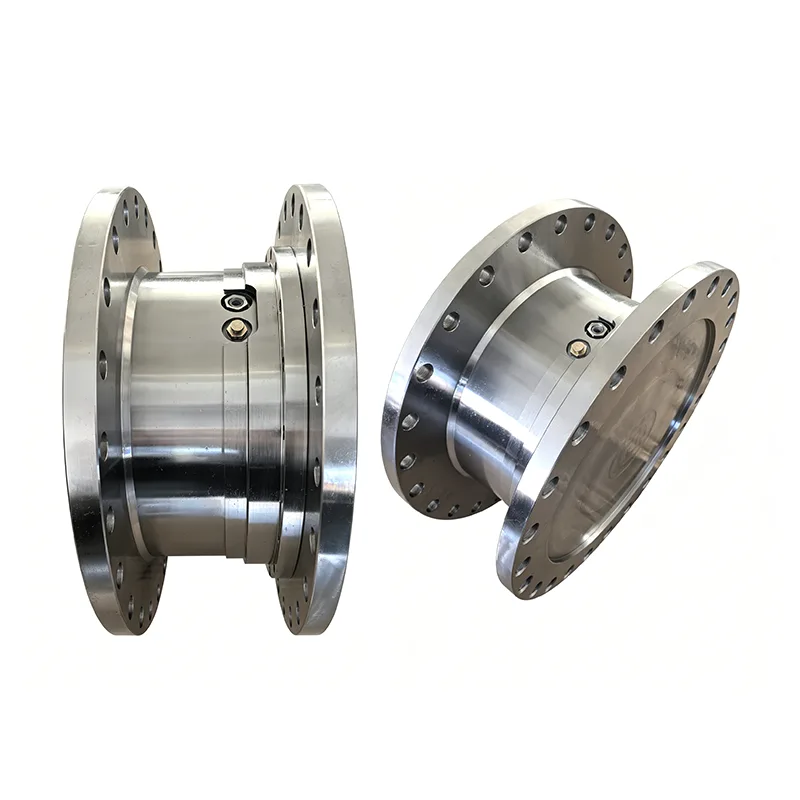

油圧安全カップリング

Jiteng は、トランスミッション コンポーネントの経験豊富なメーカーおよび総合サプライヤーとして、大型産業機械向けにカスタム設計された油圧式トルク制限トランスミッション コンポーネントである油圧セーフティ カップリングを独自に開発しました。これは、従来の摩擦ベースおよび機械式トルク リミッターを超える高度なアップグレードを表しており、特に重負荷および高リスクの動作環境での使用向けに設計されています。

従来の機械的過負荷保護コンポーネントとの違いは何ですか?

標準的な機械式過負荷保護装置とは異なり、油圧安全カップリングにはスプリングや摩擦板などの摩耗しやすい構造が不要です。代わりに、高圧の作動油を利用して内側と外側のスリーブに弾性変形を引き起こし、接触面で発生する摩擦力を利用して動力を伝達します。

このシステムは、通常の動作時にバックラッシュと摩耗がゼロを実現します。ジャムや衝撃による過負荷が発生した場合、特殊なせん断チューブが即座に破裂して圧力を解放し、数ミリ秒以内に動力伝達を遮断します。これにより、シャフトの破損やギアの歯の損傷などの不可逆的な故障が根本的に防止されます。

このカップリングは、完全密閉構造、防爆性と火花のない動作、頻繁な再校正要件の排除などの独自の利点を活かして、破砕装置、採掘コンベヤ、セメント工場、冶金圧延ラインなどの全天候型の大型機械に広く導入されています。

動作原理

油圧安全カップリングの中核となる動作ロジックは、油圧膨張と摩擦ベースの動力伝達に基づいています。その動作は、通常の送信、過負荷保護、リセットと再起動の 3 つの異なるフェーズに分かれています。このシステムは、従来の機械式保護装置をはるかに上回る安定した動作性能と応答速度を発揮します。

1. 通常の送信フェーズ

ユニット内部の油室に加圧された作動油が注入され、内外スリーブが弾性変形します。内側のスリーブはドライブシャフトをしっかりとグリップし、外側のスリーブは外側に拡張してハブとしっかりと噛み合います。トルクの伝達は、これらの接触面で発生する摩擦力によって行われます。伝達されるトルクの大きさは油圧に正比例します。この段階では、滑りやバックラッシュ、内部コンポーネントの磨耗がまったくなく、その結果、非常に高い伝達精度が得られます。

2. 過負荷解除フェーズ

機械が負荷の停滞や材料の衝撃などの問題に遭遇し、実際のトルクが事前に設定された保護しきい値を超えると、スリーブ間に相対的な滑りが発生します。シャーリングは内部シャーチューブを即座に切断し、オイルチャンバー内の油圧を急速に解放し、スリーブが元の非係合位置に弾性的に反発できるようにします。駆動側はアイドル状態になり、被駆動側は即時に停止します。トルク解放プロセス全体が 20 ミリ秒以内に完了するため、過負荷ショックの伝達が迅速にブロックされます。

3. リセットおよび再起動フェーズ

過負荷が発生しても、製品本体に永久的な構造的損傷が生じることはありません。動力伝達の回復には、シャーチューブを交換し、拡張スリーブを再度係合するために標準圧力の作動油をオイルチャンバに補充するだけで済みます。コンポーネントは繰り返し分解して再利用できるため、長期的な交換コストが大幅に削減されます。

運用上の適応性

油圧安全カップリングは、摩耗のないトランスミッション、ミリ秒レベルの圧力解放、完全に密閉された防爆設計という 3 つのコア機能を活用し、今日の市場で見られる過酷でヘビーデューティな動作条件の大部分に適合します。これは、磨耗しやすい、粉塵に弱い、爆発危険区域での使用が不適であるなど、従来のカップリングに関連する業界の欠点を効果的に解決します。

- 高衝撃および失速条件: クラッシャーやスクレーパーコンベアなど、突然のトルクスパイクが発生しやすい機器に最適です。材料の詰まりによって過負荷が発生すると、製品はミリ秒レベルの圧力解放を実行してトルクを解放します。この保護動作は、衝撃力が下流のコンポーネントに伝わる前に完了するため、シャフトの破損やギアボックスのギアの損傷などの不可逆的な故障が完全に排除されます。

- 頻繁な反転条件: 冶金用ローラー テーブルや特殊な傾斜機械を含む用途に適しています。この製品は、均一で安定した伸縮クランプ力を維持し、動作全体を通してバックラッシゼロの伝達を保証します。方向転換時に発生する逆衝撃荷重を効果的に緩和し、ギアボックスのギアとサポート ベアリングを包括的に保護します。

- 全天候型連続稼働: セメントミルやボールミルなど、24 時間連続稼働が必要な機器に対応します。摩擦板のない設計により、プリセットされたトルク値は時間が経過してもドリフトすることなく一定に保たれます。これにより、パラメータを再調整するために頻繁にシャットダウンする必要がなくなり、メンテナンスのための機器のダウンタイムが効果的に削減されます。

- 過酷な粉塵の多い環境: オイルチャンバーとクランプ接触面を粉塵、砂、その他の不純物の侵入から効果的に隔離する、統合された完全密閉ハウジング構造を備えています。これにより、汚染によるクランプの失敗やトルクの偏差が防止され、このカップリングは鉱業や建材などの産業における粉塵の多い生産環境に最適です。

安全保護

1. 純粋に物理的な油圧過負荷保護

油圧安全カップリングは、電子制御コンポーネント、センサー、外部電源に依存しない完全に機械的な油圧構造を採用しています。機器の暴走、工場全体の停電、または電気制御システムの完全な障害が発生した場合でも、製品の過負荷保護機能は完全に動作し続け、回路障害の影響を受けず、最大限の保護の安定性が保証されます。

2. 二次的な安全上の危険の防止

過負荷圧力の軽減は、シャーチューブのせん断と破断によって実現されます。摩擦滑りタイプと異なり、作動・解放の過程で摩擦による高温や火花が発生しません。これにより、化学工場や鉱山など、粉塵が多く、可燃性、爆発性のある環境での安全事故の誘発を防ぎ、より高いレベルの安全性を確保します。

3. 直感的で追跡可能な過負荷記録

シャーチューブの破損は、過負荷事象が発生したことを示す直観的な物理的指標として機能し、担当者が機器に過負荷障害が発生したかどうかを迅速に識別できるようになります。さらに、このような故障の時間と頻度を分析することで、生産パラメータと材料供給プロセスを最適化し、装置のメンテナンスや運用のアップグレードに貴重なデータ参照を提供できます。

よくある質問

- Q1: 標準の摩擦タイプのカップリングと比較した、油圧安全カップリングの主な利点は何ですか?

A1: 従来の摩擦ベースのモデルは、保護のために摩擦プレートの滑りに依存しているため、磨耗、熱の蓄積、火花の発生、パラメータのドリフトなどの問題が発生します。逆に、油圧モデルには消耗品である摩擦部品は含まれていません。磨耗がゼロで、頻繁な再調整が不要で、20ms 以内の超高速離脱を実現し、火花を発生させずに離脱します。このため、重量負荷、防爆要件、24 時間連続稼働を伴うハイエンドのヘビーデューティ機器に最適です。

- Q2: 過負荷により装置が外れてしまった場合、修理とリセットのプロセスは困難または費用がかかりますか?

A2: 修理プロセスは簡単で低コストです。過負荷が発生した後も、カップリングの主要構造は無傷で損傷を受けません。リセットは低コストのシャーチューブの交換と作動油の補充のみで済みます。トランスミッションアセンブリ全体を分解したり、高価な主要コンポーネントを交換したりする必要がなく、作業全体を 1 人で完了できます。

- Q3: カップリングが適切に機能するには電気制御システムが必要ですか?

A3: いいえ、必要ありません。油圧安全カップリングは、純粋な機械的油圧設計を特徴としています。独立して動作するため、電力伝送と過負荷保護の両方を効果的に処理します。停電、信号障害、回路の老朽化などの問題の影響を受けないため、補助電気制御システムに関連するコストが大幅に削減され、さまざまな種類の老朽化した大型機器の改造やアップグレードに最適です。

- Q4: 粉塵が多く湿気の多い鉱山環境でもシール性能は信頼できますか?

A4: 独自の一体完全密閉構造と複数の防塵・漏れ防止機構により、油室内への塵埃・水分・不純物の侵入を効果的に防ぎます。この設計により、詰まり、トルクドリフト、油圧漏れなどの潜在的な誤動作が排除され、鉱山や建材生産施設などの要求の厳しい環境において、安定した信頼性の高い長期稼働が保証されます。
