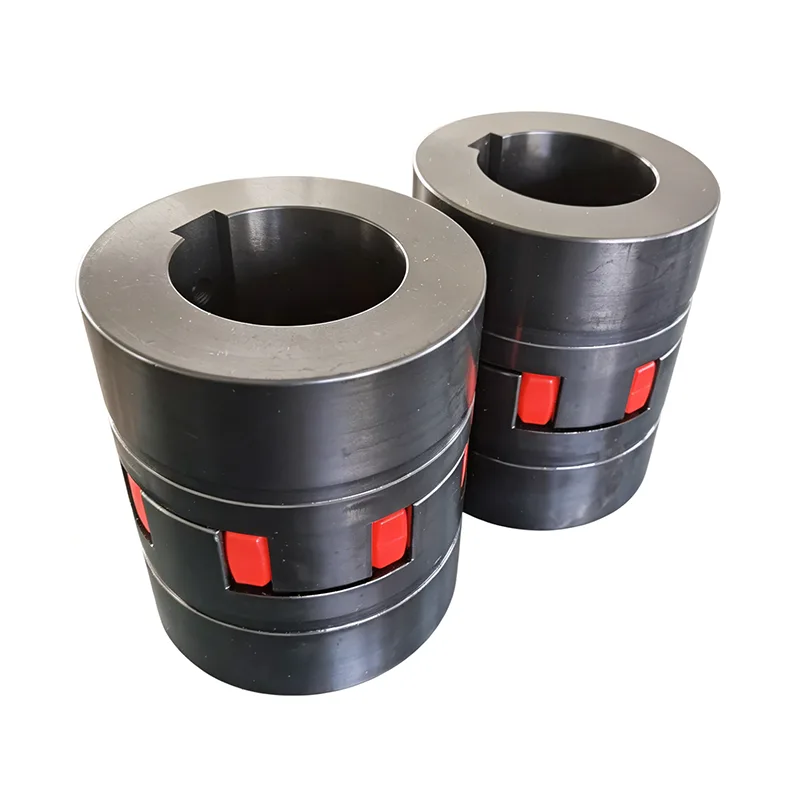

ジョー弾性カップリング

一般にプラム型弾性カップリングとも呼ばれるジョー弾性カップリングは、産業用動力伝達装置で広く利用されている柔軟な減衰コンポーネントであり、さまざまな中出力から低出力のシャフトドライブ システムに広範な用途が見出されています。

ジョー弾性カップリングと従来のリジッドカップリングの比較

従来のリジッドカップリングとは異なり、ジョー弾性カップリングは中央のプラム形の弾性要素を利用して、2 つのカップリング半分 (それぞれが突き出た「ジョー」を特徴としています) を柔軟に橋渡しします。この設計により、カップリングは、動作時の振動を効果的に減衰しながら、接続された機器間の相対的なシャフトのずれを自動的に補正できます。

構造の単純さ、潤滑不要、メンテナンスの容易さ、高い耐荷重能力などの一連の包括的な利点のおかげで、頻繁な始動/停止や急速な正逆切り替えを伴うアプリケーションに推奨されるコンポーネントとなっています。

ただし、この製品には特定の操作制限があります。一般に、軸方向のスペースが厳しく制限されているヘビーデューティ用途や特殊なシナリオには適していません。最適な互換性と安定したパフォーマンスを確保するために、購入者は実際の機器の動作条件に基づいて特定のモデルを選択することをお勧めします。

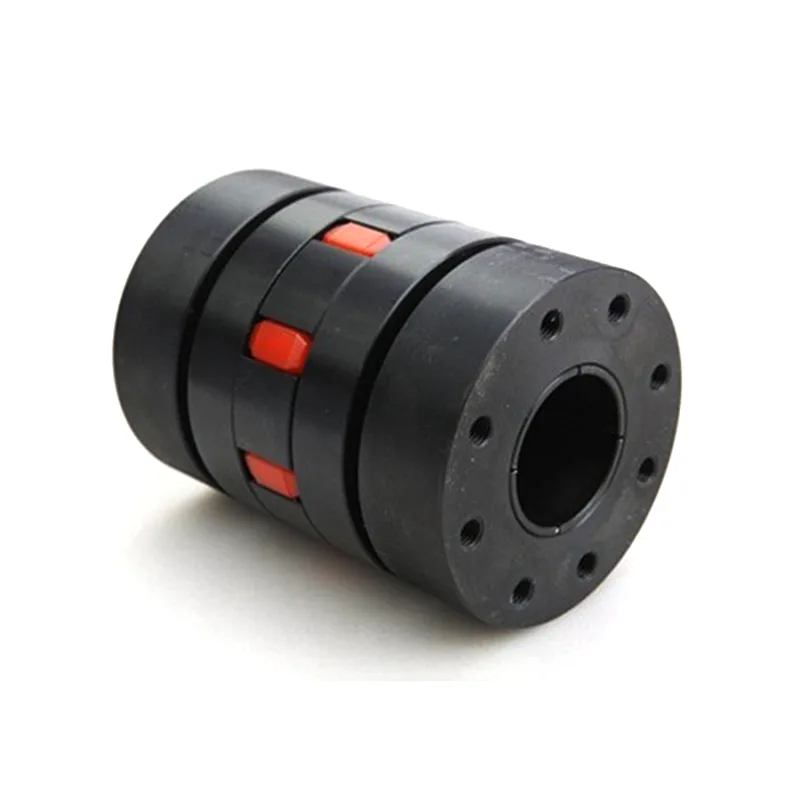

構造組成

ジョー弾性カップリングは、合理化された科学的に設計されたデザインが特徴です。最小限のコンポーネントとシンプルな組み立てロジックにより、非常に実用的で軽量なフレキシブルなトランスミッションコンポーネントとして機能します。

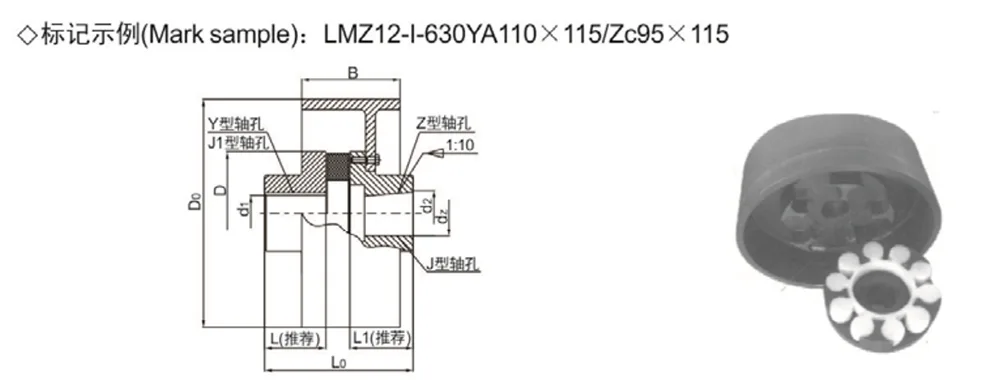

1. 主要なアセンブリ構造:

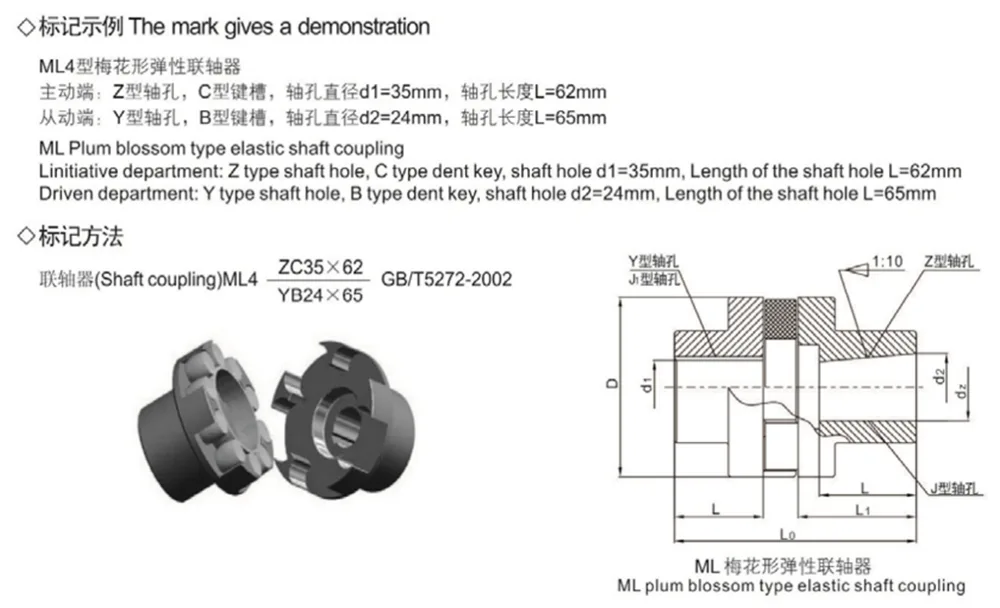

完全なアセンブリは、それぞれ突き出た「ジョー」またはラグを備えた 2 つの同一のカップリング半体と、中央のプラム形の弾性インサートで構成されます。ジョーが弾性体をしっかりと掴み噛み合う機構により、動力が安定して伝達されます。

2. 柔軟な伝達メカニズム:

梅の形をした弾性インサートは、2 つのカップリング半分のジョーの間に挟まれ、コア減衰媒体として機能します。この設計は、金属間の直接接触を排除することで、トランスミッションの摩耗を根本的に軽減し、機器への機械的衝撃を軽減します。

3. 軽量かつコンパクトなデザイン:

全体の外径が小さく、設置面積が最小限に抑えられているこのカップリングは、コンパクトな機器レイアウトに最適であり、ホスト機械に構造的な負担を与えません。

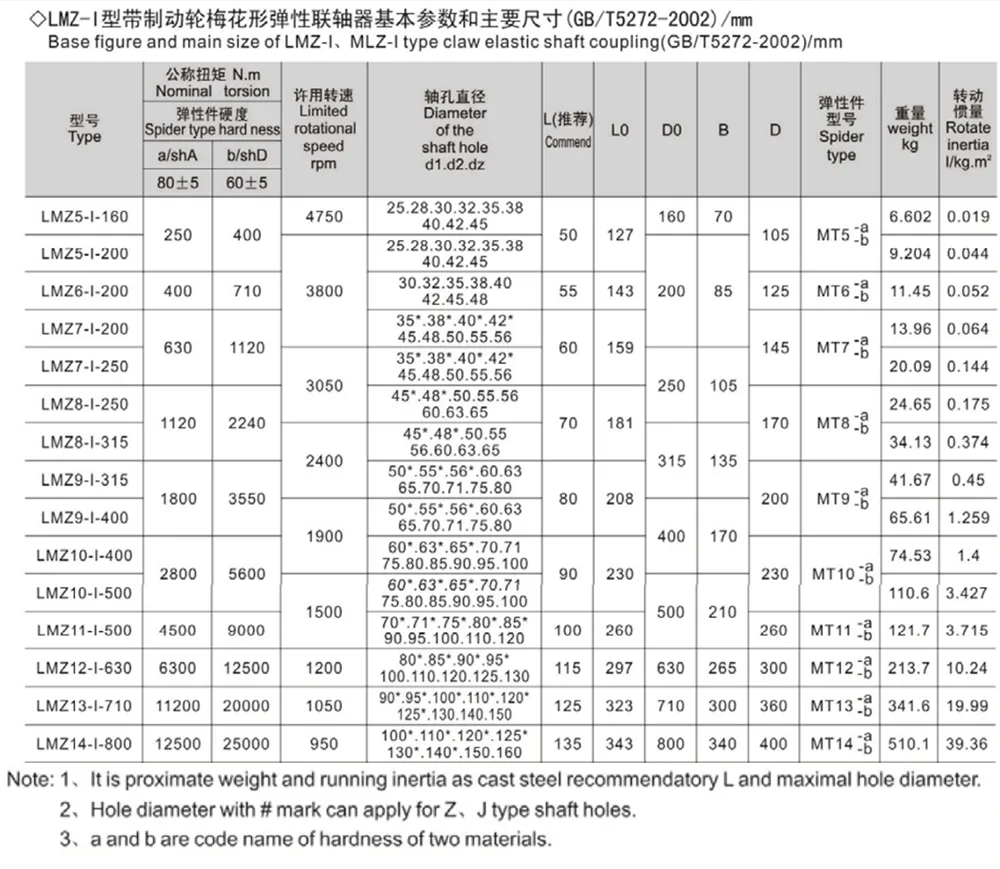

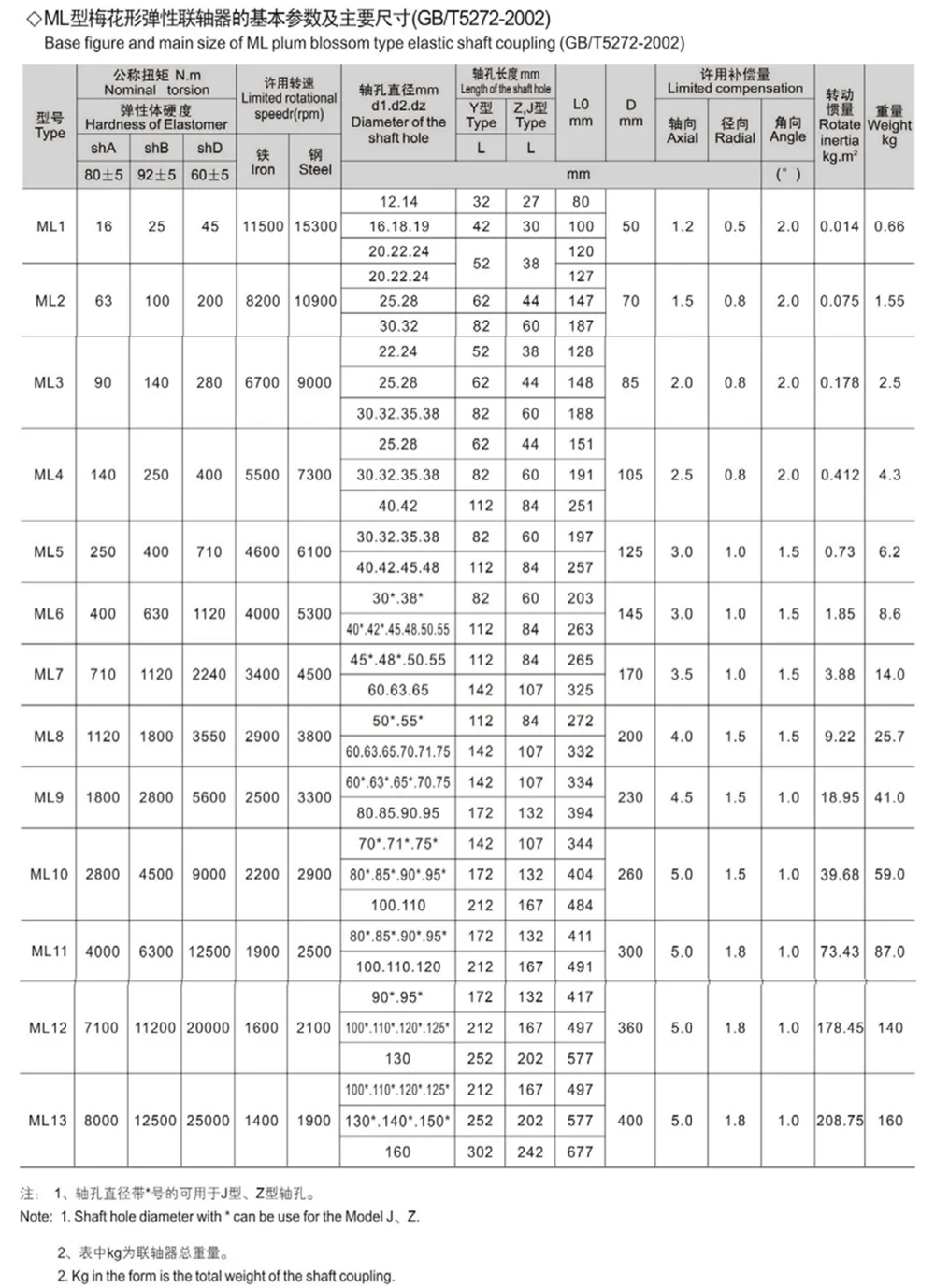

製品の利点

ジョー弾性カップリングは、標準の中～低電力伝送シナリオ向けに特別に設計されています。安定性、耐久性、メンテナンス不要の動作、高い適応性という主な利点により、このコンポーネントは、一般産業用機器のアプリケーションの大部分に非常に適しています。

1. 軸芯ずれ補正機能を内蔵

ドライブシャフト間の相対オフセット誤差を自動的に補正し、取り付けのずれや動作の変形によって引き起こされるトランスミッションのスタッタリングや摩耗の問題を軽減し、トランスミッションの安定性を高めます。

2. 優れた振動減衰性と緩衝性

エラストマー要素の柔軟な伝達特性を利用して、動作振動を効果的に減衰し、起動/停止時の衝撃を吸収し、動作ノイズを低減し、モーターやスピンドルなどの重要なコンポーネントを保護します。

3. 無給油でメンテナンスが容易

全体的に無給油構造となっており、油漏れや浸み出しの心配がありません。複雑な日常メンテナンスが不要なため、機器の維持費と人件費が大幅に削減されます。

4. 高い耐荷重と便利なメンテナンス

サイズに比べて優れた耐荷重性能を備えているため、小から中出力の連続運転用途に適しています。後でエラストマー要素を交換するのは簡単なプロセスです。カップリング半体の一方を軸方向に移動するだけで完了できるため、高いメンテナンス効率が保証されます。

該当するシナリオ

ジョー弾性カップリングは、その構造設計と性能特性に基づいて、頻繁なスイッチングを伴う安定した伝送アプリケーション向けに特別に調整されており、明確に定義された適用範囲を提供し、正確な製品選択を可能にします。

- 高周波始動/停止伝送装置: 頻繁な始動、停止、正逆切り替えが必要な中小規模の電力駆動システム向けに特別に設計されています。これらの移行中に発生する衝撃荷重を効果的に緩衝します。

・中低速：安定動作装置：低速から中速で動作する産業機械の駆動システムに適しており、伝送の安定性や動作信頼性が求められる生産環境に最適です。

- 汎用中小電力機器: さまざまな中小電力機械式トランスミッション システムで広く使用されています。従来の産業組立ラインや汎用加工機械の標準的なトランスミッションコンポーネントとして機能します。

よくある質問

- Q1: 定期的な注油やメンテナンスは必要ですか?

A1: ジョー弾性カップリングは、作動中に潤滑を必要としない柔軟なエラストマー伝達構造を備えており、油汚染の問題を排除します。日常使用においてはメンテナンスフリーです。エラストマーに経年劣化や過度の磨耗がないことを確認するための定期的なチェックのみが必要なため、運用コストとメンテナンスコストが非常に低くなります。

- Q2: このカップリングは高速または重負荷の装置に適していますか?

A2: 本製品は主に中低速、小中動力の伝動用途を想定しており、特に頻繁な起動・停止や正逆切替を伴う条件に適しています。長時間の高負荷や超高速動作に耐えるようには設計されていません。重負荷のシナリオでは、専用の高耐久カップリングに切り替えることをお勧めします。

- Q3: スパイダーエラストマーを交換するには、アセンブリ全体を分解する必要がありますか?

A3: アセンブリ全体を分解する必要はありません。エラストマーは、2 つのカップリングの半分を軸方向に移動するだけで交換できます。この手順は迅速かつ簡単であり、装置の主要な構造には影響を与えません。ただし、これは、装置セットアップ内に十分な軸方向クリアランスが提供されていることを前提としています。
