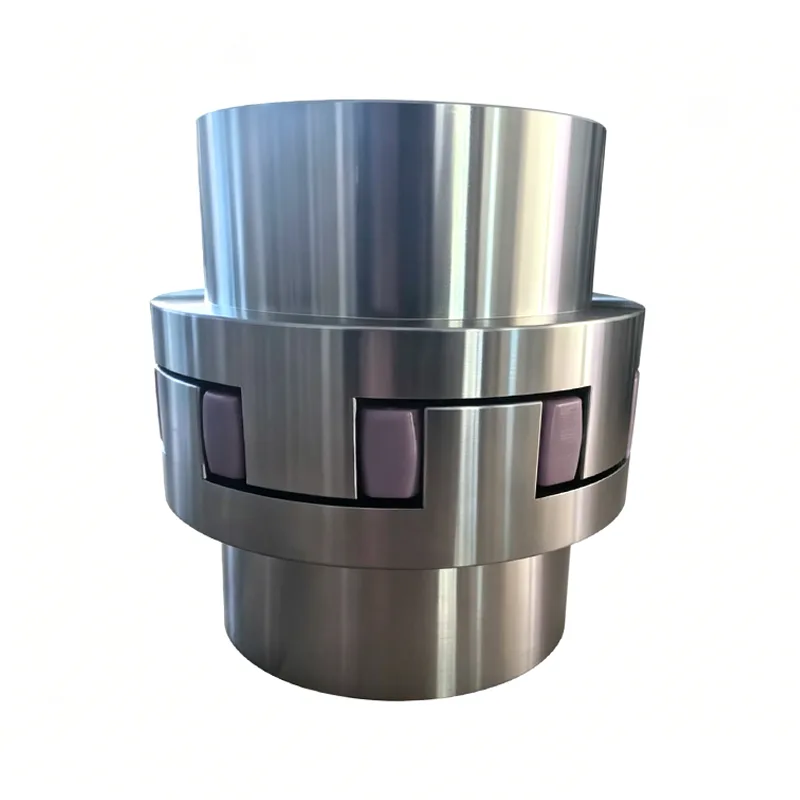

スター型弾性カップリングは、産業用機械伝達の分野で広く使用されている爪型弾性緩衝カップリングです。剛性の高いトランスミッションコンポーネントとは異なり、柔軟な緩衝、ノイズ低減、振動吸収に焦点を当てており、保護装置の中核機能として機能します。
オプションの複数の硬度の弾性体、さまざまな材質のハウジング、多様な取り付けおよびロック方法の利点を活用することで、通常の作業条件、軽荷重の衝撃、粉塵や湿気の多い環境に適応でき、輸入品のROTEXシリーズカップリングを完全に置き換えることができます。一般機械、エンジニアリング、冶金、化学装置の大部分と互換性があり、非常に高い汎用性と適応性を備えています。
このスター型弾性カップリングは、ヨーロッパスタイルの湾曲爪構造設計を採用しています。全体的な組み合わせは科学的に合理的であり、強力な構造安定性を備えており、長期の連続運転に適しています。

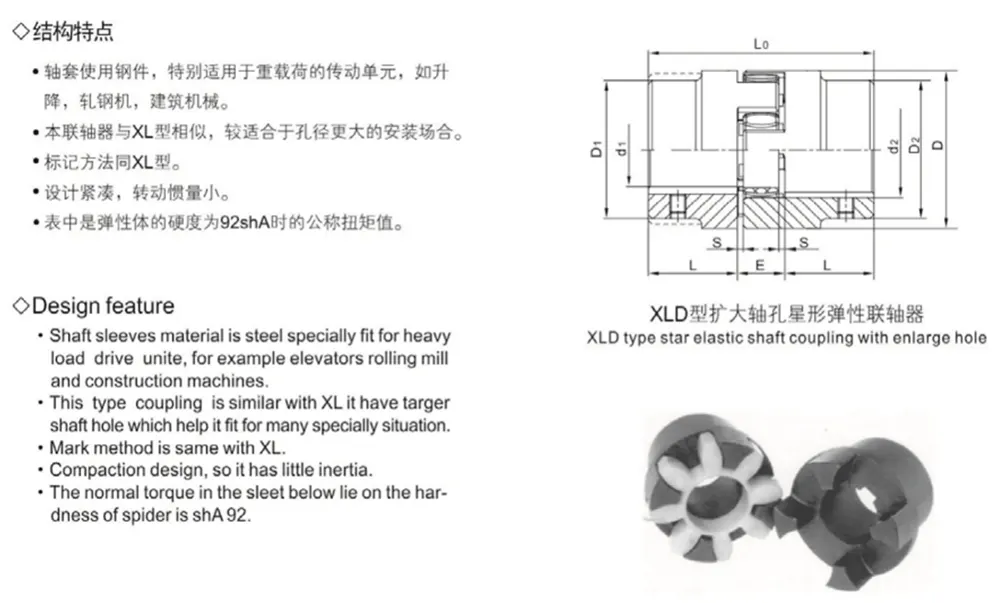

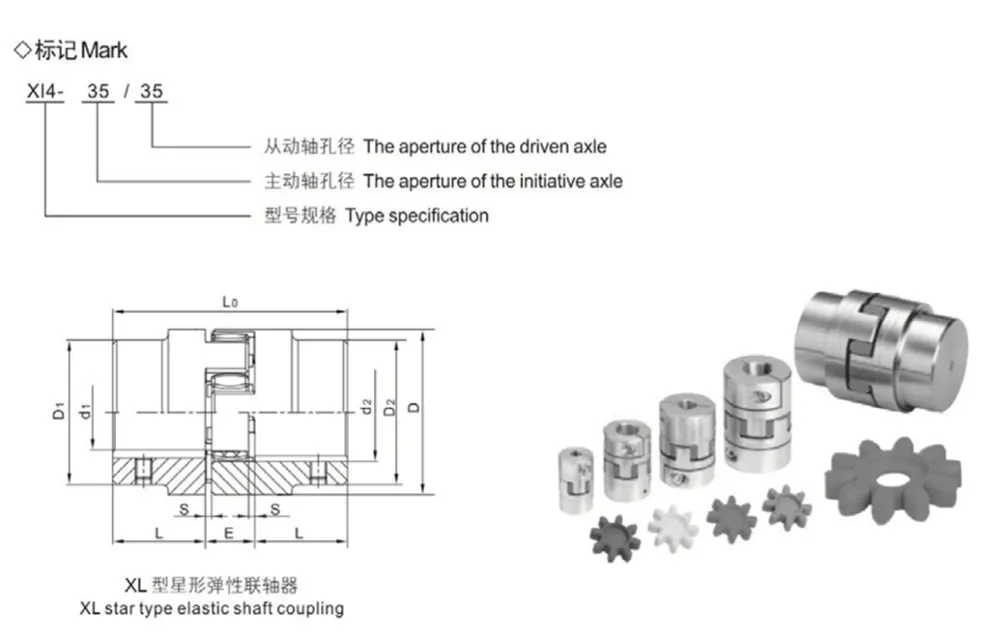

この製品は、2 つのハーフカップリングユニットと中間の星型弾性緩衝パッドで構成されています。冗長または複雑なアクセサリはありません。付属品の分解、メンテナンス、交換には専門工具は必要ありません。日常のメンテナンスも簡単で便利です。
爪の曲面デザインを施したヨーロッパ標準の爪構造を採用しています。弾性パッドの溝の接触面積が大きくなり、インボリュート歯面の面圧を効果的に低減します。高負荷条件下でも歯面の変形、摩耗、つぶれなどのトラブルがありません。
セーフティリミット構造を搭載しています。長期間の使用により弾性体が摩耗しても、カップリング本体は安定した動力伝達が可能であり、機器の停止や軸系の損傷を直接引き起こすことがなく、機器の作動の安全性を確保します。
スター型弾性カップリングは、複数の材料と硬度の組み合わせをサポートします。お客様の負荷、速度、作業条件に応じてモデルを正確に適合させることができるため、単一の仕様がすべての作業条件に適しているという欠点が解消されます。
カップリング本体の材質は粉末合金鋳鉄、普通鋳鉄、ダクタイル鋳鉄、鋼、アルミニウム合金等があり、軽荷重、中荷重、重荷重、軽量機器などの用途に合わせて使用できます。
中間弾性パッドは高品質ポリウレタン素材を使用し、80A、92A、98A、64Dの4種類の硬さからお選びいただけます。 92A はさまざまなトルクパラメータに対応し、日常的な作業条件の大部分のニーズを満たす業界標準タイプです。
硬度の異なるエラストマーは色分けして区別できるため、顧客は仕様をすぐに確認でき、混合設置やモデルの不一致を回避できるため、現場での管理やスペアパーツの交換が容易になります。
スター型弾性カップリングは、優れた耐環境性と操作性能を誇り、複雑な屋外や作業現場の過酷な条件に適応できます。その安定性は通常の単純なカップリングをはるかに上回ります。
適用温度範囲は-20℃～80℃です。低温でもひび割れせず、高温でも軟化せず、四季を通じて安定して使用できます。
油、塵、砂、湿気に対する優れた耐性があります。湿気、ほこり、わずかに油の多い作業場環境でも、劣化したり故障したりすることなく継続的に動作できます。
ポリウレタンエラストマーの柔軟な緩衝特性により、機器の起動、停止、負荷変動によって発生する振動や衝撃を効果的に吸収し、機器の騒音を低減し、モーターや主軸を保護します。

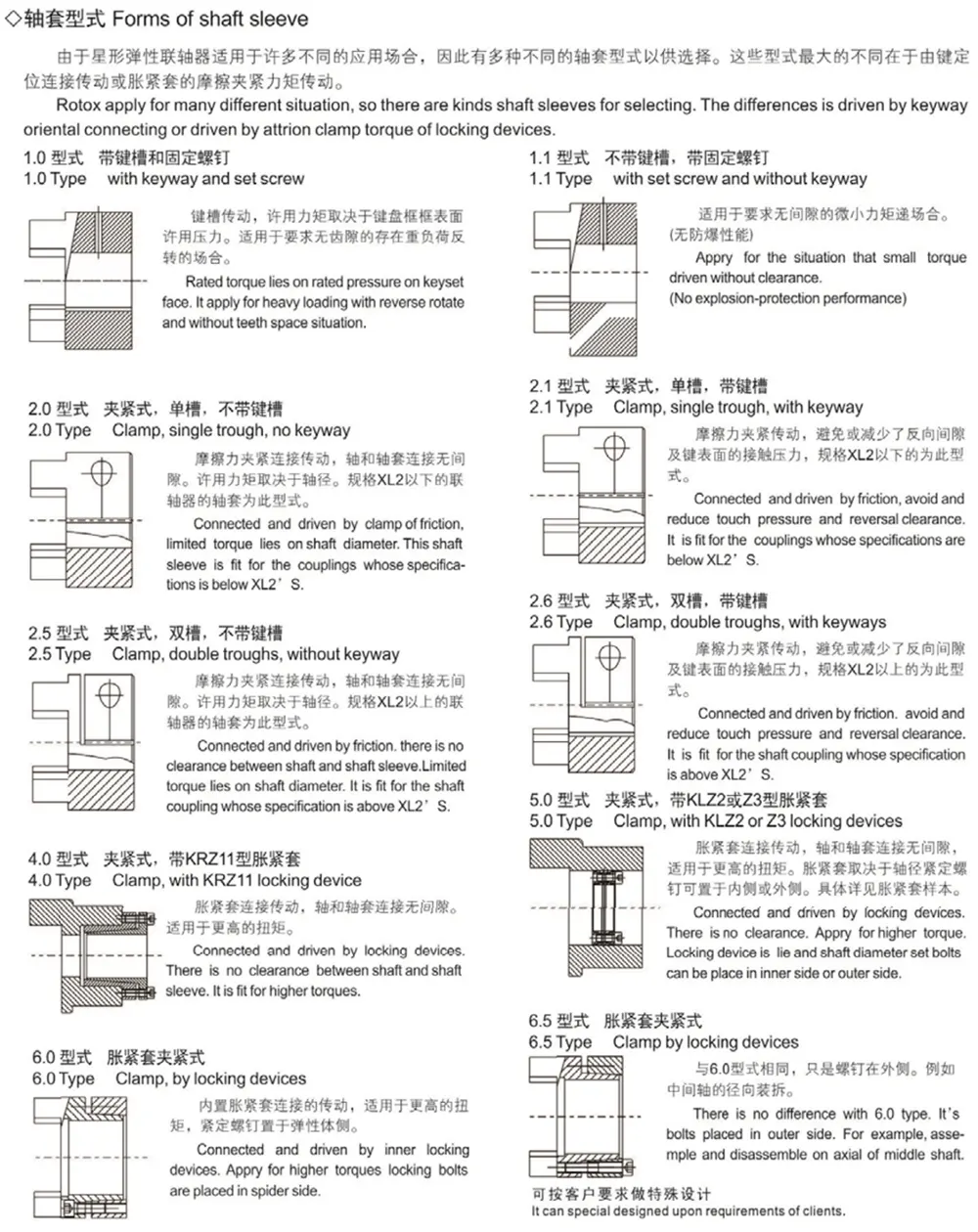

フラットキー結合、スプライン結合、1溝ロック、コニカルフリクションロックなどのさまざまなロック形式に対応します。さまざまなシャフト径やトランスミッションの取り付け要件に適しており、滑りなくしっかりと固定されます。
拡張ミドルタイプ、収縮ミドルタイプ、標準収縮タイプ、フランジタイプなどをラインナップし、さまざまな設置スペースや設置場所の機器シナリオに適応できます。

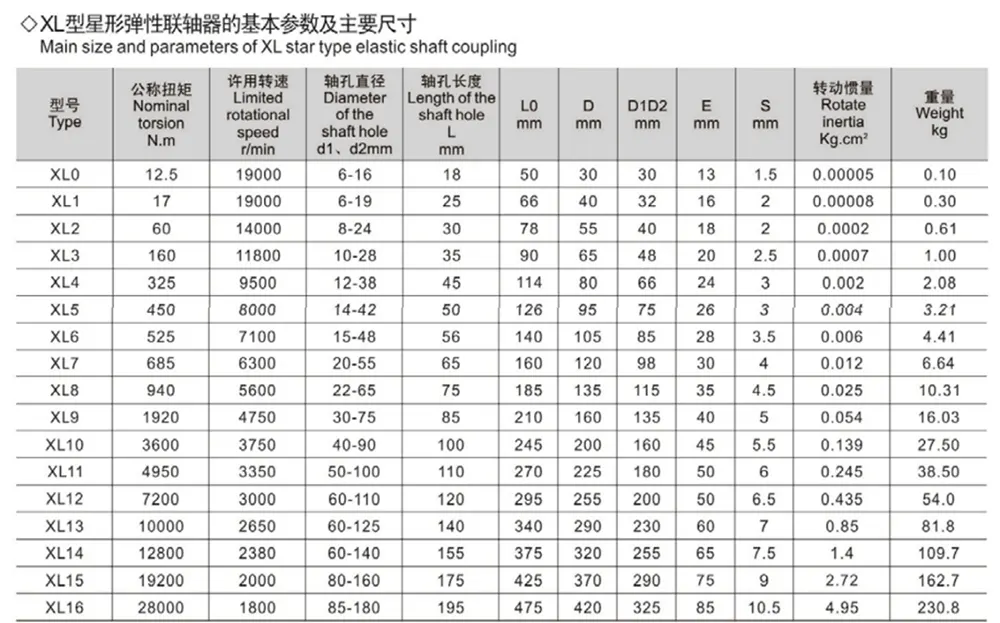

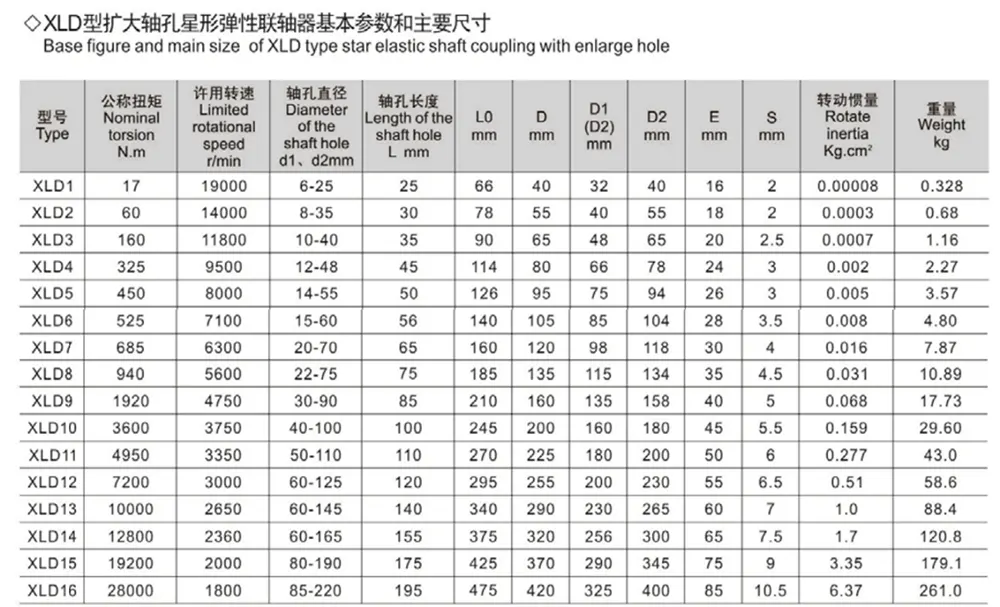

パラメータ、寸法、性能はドイツの ROTEX カップリングと完全に一致します。輸入品をそのまま置き換えることができるため、設備部品の調達コストを大幅に削減できます。
従来の各種伝動装置や軸接続・緩衝伝動用のユニバーサル伝動装置。
屋外や重負荷の変動作業条件に適した水利土木設備や建設機械の動力伝達システム。
スター型弾性カップリングは、冶金、鉱山、化学装置に適応でき、粉塵、油汚染、軽度の腐食などの複雑な作業環境に耐えることができます。
