平行偏心カップリング

Shanghai Jiteng Machinery Technology Co., Ltd. それは、中国にある平行偏心カップリングの専門メーカーおよびサプライヤーです。これは、平行偏心と半径方向オフセットを伴う 2 軸接続シナリオ向けに特別に設計されています。全速一定伝送、ギャップのない動力伝送を実現し、装置の大きな平行調整偏差を効果的に補正できます。通常のカップリングでは偏心シャフトシステムに適応できないこと、トランスミッションのジッター、精度の低下などの業界の問題を完全に解決します。

お問い合わせを送信

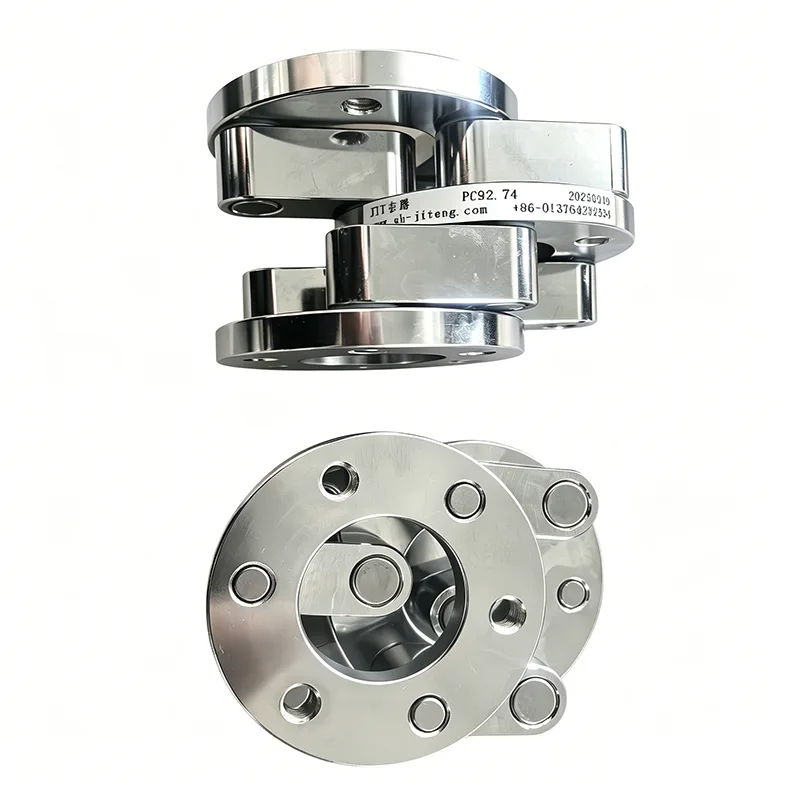

製品説明

平行偏心カップリングは、従来の剛体カップリングや弾性カップリングとは異なる特殊な伝達コンポーネントです。市場にあるほとんどの標準カップリングは同軸伝送のみに適しており、機器内に存在する大きなラジアル平行オフセットに対応できません。これは、多くの場合、トランスミッションのジッター、出力の偏差、シャフトの摩耗、機器のシャットダウンにつながります。

Jiteng はオリジナル工場として、高精度の平行偏心カップリングを独自に研究し、生産しています。コンパクトな構造をベースに、極めて高い剛性と強力な偏差補正能力を兼ね備えています。高速・重負荷条件下でもバックラッシゼロ、定速安定動作を維持でき、産業機器の平行軸ずれ問題を解決する改良・代替品です。

PCタイプ並列結合仕様

モード	リンク番号	(mm)ラジアル最大値お母さんの移動		N.mStarting トルグNm	N.mNormal トルクN・m	最大スピード	ラジアル負荷	カップリング半径を販売します	重さを量る Kg	回転慣性 kg.m²
モード	リンク番号	25×0.95	リニア	N.mStarting トルグNm	N.mNormal トルクN・m	最大スピード	C	R	重さを量る Kg	回転慣性 kg.m²
PC70.74	3x2	68	65	137	49	3000	3870	0.024	1.3	9.03x10^-4
PC92.74	3x2	133	128	196	68	2500	3870	0.035	1.9	2.69x10^-3
PC120.101	3x2	171	165	600	196	2000	8920	0.045	4.9	1.15x102^-2
PC140.134	3x2	171	165	1060	350	1800	14120	0.050	10.4	2.80x102^-2
PC160.155	3x2	190	183	1850	640	1500	21570	0.057	15.7	5.80x10^-2
PC200.196.1	3x2	171	165	3470	1180	1000	30890	0.075	27.0	1.61x10^-1
PC200.196.2	4x2	171	165	4170	1370	600	30890	0.075	30	1.80x10^-1
PC230.196	5x2	171	165	6280	2060	500	30890	0.090	35	3.08x10^-1
PC250.196	6x2	171	165	8340	2750	460	30890	0.100	43	4.48x10^-1
PC330.196	8x2	171	165	15700	5200	300	30890	0.140	59	1.19
PC390.196	10x2	171	165	23500	7850	250	30890	0.170	79	2.25

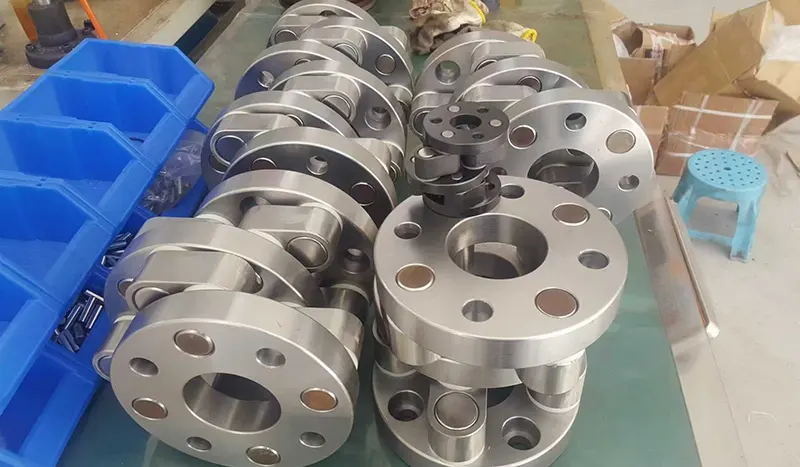

Parallel Eccentric Coupling

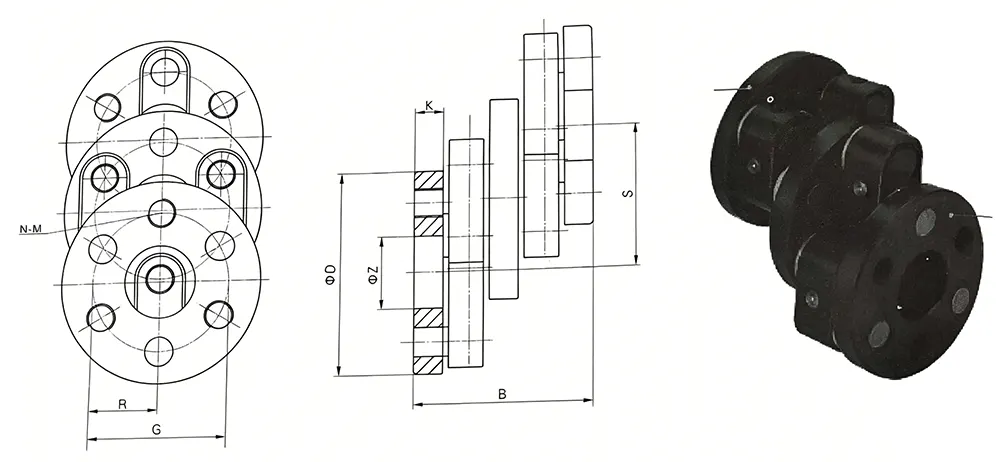

PCタイプパラレルカップリング寸法パラメータ

モデル	D	B	S	Z(H7)	G	N	M	K
PC70.74	70	74	36	25	48	3	M10	10
PC92.74	92	74	70	45	70	3	M10	10
PC120.101	120	101	90	50	90	3	M12	15
PC140.134	140	134	90	55	100	3	M16	22
PC160.155	160	155	100	60	115	3	M16	25
PC200.196.1	200	196	90	80	150	3	M20	30
PC200.196.2	200	196	90	80	150	4	M20	30
PC230.196	230	196	90	120	180	5	M20	30
PC250.196	250	196	90	120	200	6	M20	30
PC330.196	330	196	90	210	280	8	M20	30
PC390.196	390	196	90	250	340	10	M20	30

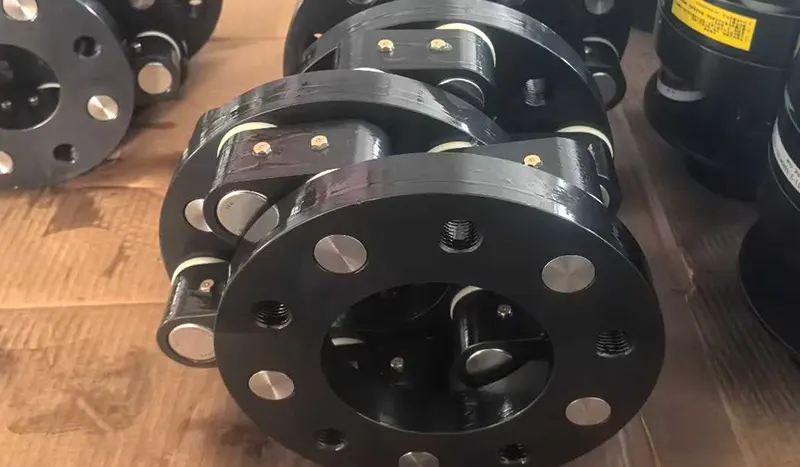

伝達原理

平行偏心カップリングは、通常のカップリングのような剛結合や弾性緩衝伝達方式とは異なり、精密な対称偏心リンク構造により動力伝達を実現します。

- 平行偏心リンケージトランスミッション: 正確な構造調整により、固定または動的な平行ラジアルオフセットがある場合でも、駆動シャフトと従動シャフトは同期回転を維持します。軸ずれによるトランスミッションの詰まりがありません。

・バックラッシゼロの定速出力：全体の構造上、伝達ギャップがありません。トルク伝達は遅れなく完全に同期しており、入力速度と出力速度が正確に一致し、定速伝達を実現します。

・剛性力伝達を柔軟に補正：トルク伝達の高い剛性を維持しながら、伝達強度と偏差補正の両性能を考慮し、機器の取り付けずれやフレームの変形、走行摩耗を自律的に補正します。

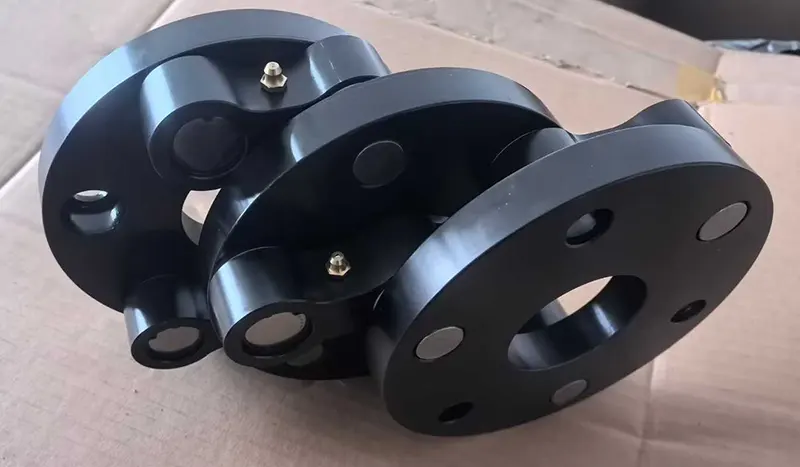

通常のカップリングと比べてどのようなメリットがあるのでしょうか？

産業機器の偏心伝動に関連する業界のさまざまな問題点に対して、並列偏心カップリングは、通常のカップリングでは克服できない困難な作業条件を正確に解決し、機器の故障と運用コストを大幅に削減します。

- 軸オフセット適応問題: 機器の設置誤差、フレームの変形、長期の摩耗によって引き起こされる 2 軸の平行偏心と半径方向のミスアライメントの問題を解決でき、大きな偏差の作業条件に適応できない標準カップリングの欠点を補うことができます。

- 伝送精度の低下問題：伝送クリアランス、速度変動、パワーラグ、偏心条件下での機器のジッターなどの一般的な問題を解消し、精密機器の継続的な高精度動作を保証します。

・装置の磨耗問題：弾性部品に依存しない高剛性構造により、力の伝達を安定させ、シャフト、ベアリング、シールの横応力や異常摩耗を軽減し、装置の故障率を低減します。

・設置スペース制限問題：小型・軽量構造で狭い設置スペースにも適しており、従来の補償カップリングではサイズが大きく精密機器の設置に適応できないという問題を解決しました。

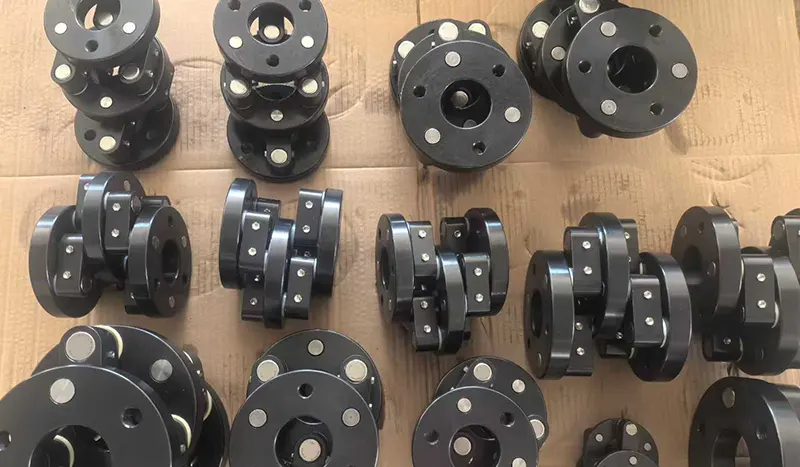

アプリケーションシナリオ

平行偏心カップリングは、独自の偏心補正、バックラッシゼロの高精度伝送、高剛性耐久性の利点を備え、平行軸オフセットを備えたさまざまな産業機器に広く適用でき、高精度伝送条件の複数の産業をカバーします。

- 自動化された精密機器: サーボドライブシステム、非標準の自動生産ライン、精密伝達機構に適しており、機器の組み立てのずれや走行中の変形による平行偏心状態に適しています。

・軽工業用特殊機械：印刷機械、包装機械、繊維機械などに広く使用され、高速運転下でも偏心軸系の安定かつ高精度な伝達を実現します。

- 一般産業用伝動装置：2軸並列リンクを必要とし、取付誤差が少ない各種一般機械装置に適用可能で、中速連続運転の従来型伝動シナリオに適しています。

- 機器の改修およびアップグレードプロジェクト: 古い機器、非標準のカスタマイズされた機器、変形しやすいフレーム機器の改修のために特別に設計されており、従来のカップリングデバイスの互換性の悪さや頻繁な損傷の問題を効果的に解決します。

なぜジテンを選ぶのか？

平行偏心カップリングのオリジナルメーカーとして、Jiteng は長年の業界経験、自社工場敷地、精密生産設備一式を活用し、プロフェッショナリズム、品質、納期、サービスなどの多面から信頼できる調達ソリューションを顧客に提供しています。

工場直接運営

Jiteng は千平方メートルの自社工場と一式の CNC 精密加工装置を備え、製品の研究開発、加工、精密研削、精度試験を独自に行っています。同社は長年にわたり伝送分野に深く携わっており、さまざまな複雑な偏心動作条件に対応するソリューションの選択とマッチングに熟達しています。

厳格な品質管理

すべての並列偏心カップリングは、工場から出荷される前に、偏心補償、トルク、およびサイズの精度がテストされます。これにより、精度基準を満たさない、伝送が不安定になる、偏差補正ができないなどの問題が発生しません。品質は追跡可能です。

柔軟な配送

標準モデルは常時在庫しており、短納期や緊急注文にも対応します。同時に、非標準サイズや特別な偏心パラメータをカスタマイズして、さまざまなニッチで複雑なカスタマイズされた機器のマッチングのニーズを満たすことができます。

マンツーマンの技術サービス

Jiteng は販売前に、偏心、回転速度、負荷、作業条件に基づいてモデルを正確に選択し、選択ミスを回避します。販売プロセス中、生産の進行状況をリアルタイムで同期します。販売後は、導入ガイドやトラブルシューティング、障害解決策などを提供し、調達や使用上の不安を完全に解消します。

工場直送

同等の精度と性能でコストパフォーマンスが向上し、長期一括供給や設備改修、企業のプロジェクト調達などに最適です。
