YL-YLD型フランジカップリング

安定性、低コスト、高い適応性を求める産業用購入者にとって、YL-YLD タイプ フランジ カップリングは、リジッド トランスミッション シナリオに最適な選択肢です。この製品は幅広い使用条件、高精度を備え、頻繁なメンテナンスは必要ありません。過負荷保護と組み合わせることで、機器の安全性をアップグレードできます。さらに、工場直接供給の価格優位性、安定した品質保証、完全なサービスシステムにより、企業の長期一括購入や設備改修のニーズに完全に対応します。従来の一般的なカップリングに代わるコストパフォーマンスの高い製品です。

YL-YLD型フランジカップリングとは何ですか？

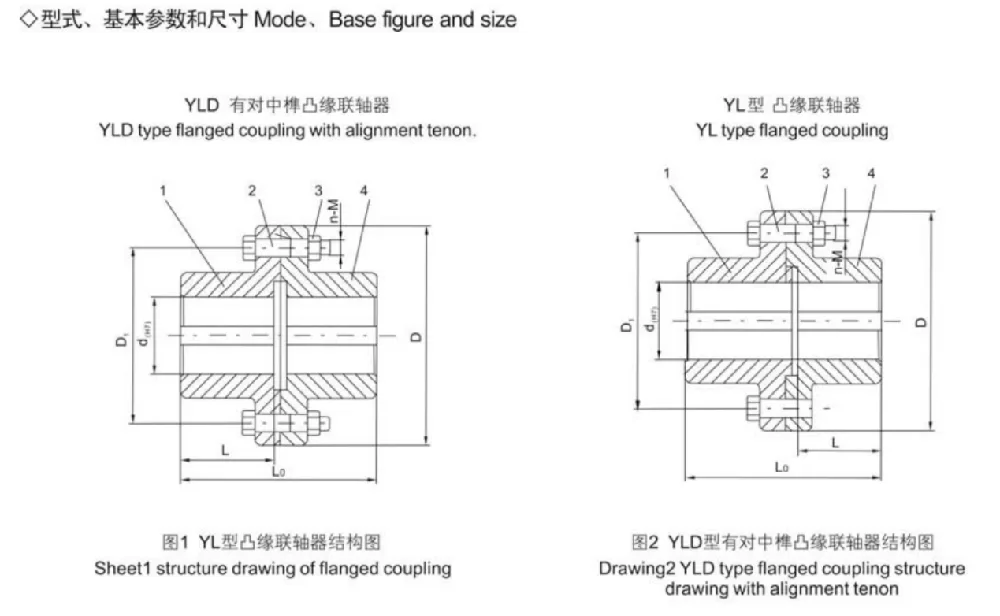

YL-YLD タイプ フランジ カップリングは古典的なリジッド カップリングであり、メカニカル トランスミッション システムの基本的なコアコンポーネントです。成熟した構造と標準化されたテクノロジーを備えており、従来のほとんどの産業用伝送シナリオに適しています。 2本の伝動軸をフランジ構造を介して接続し、ボルトで締結します。弾性変形や伝達ギャップがなく、剛性の高い構造でトルクとパワーをダイレクトに伝達し、伝達における動力損失をゼロにします。主に機器の2軸の正確な位置合わせと動力伝達に使用され、産業機器のシャフトシステムにおける接続の緩み、伝達のずれ、動力損失などの一般的な問題を解決し、機器の安定した動作を確保します。

労働条件

YL-YLDタイプのフランジカップリングはシーン互換性が非常に高いです。さまざまな業界や作業条件のトランスミッション要件を満たすように特別に設計されており、一般産業用トランスミッションに必要なアクセサリとなり、さまざまな工場の生産ラインの運用シナリオに適しています。

1. 重工業の作業環境への適合性

冶金、鉱山、化学工業などの重機の伝動軸システムに安定して適応でき、重荷重・連続運転装置であるコンベア、ミキサー、各種ポンプ本体などの動力伝達要件に完璧に適合します。

2. 精密機器の使用条件適合性

工作機械、ファン、コンプレッサーなど、高い伝達剛性と伝達精度が要求される機器に適合し、精密機器のスムーズな伝達と正確な動作を確保します。

3. 一般機械の使用条件適合性

各種中速一般機械伝動システムに対応します。通常の作業条件との互換性が十分に実現されており、繰り返し選択する必要はありません。その普遍性は極めて強い。

4. 安全保護作動条件の適合性

過負荷が発生しやすく負荷状態が不安定な機器においては、トルクリミッタと組み合わせることで過負荷保護が可能となり、急激な負荷変動による機器の故障を回避できます。

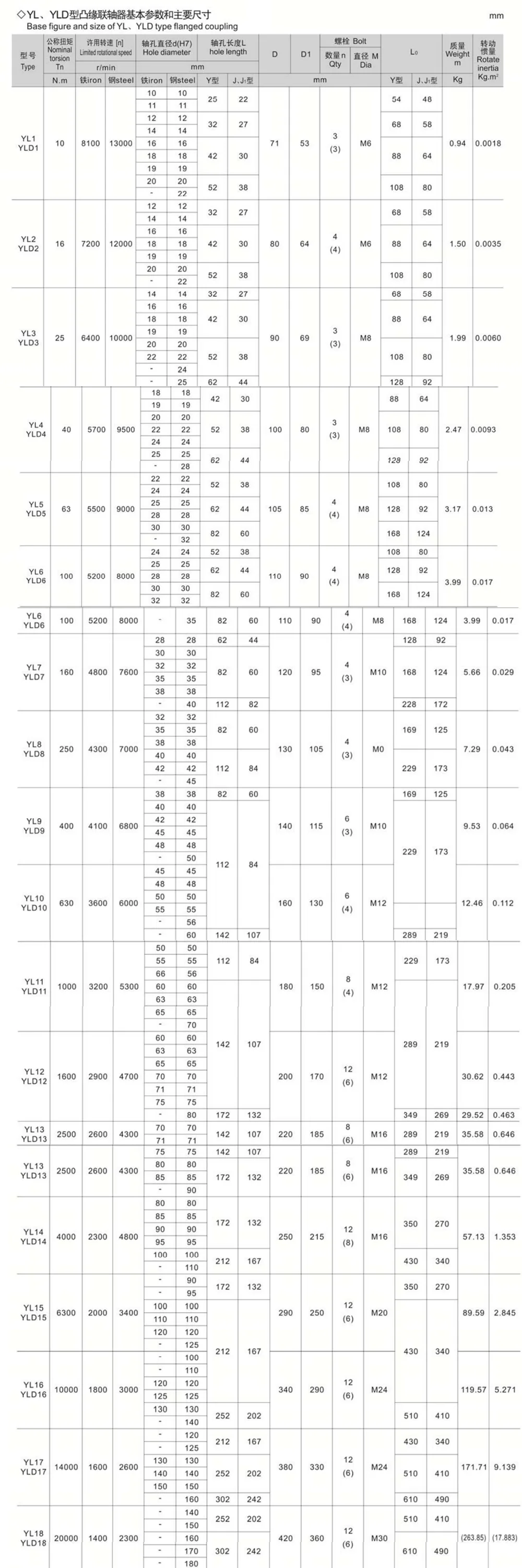

注:

① カップリングの質量および慣性モーメントは、鋳鉄（（ ）内は鋳鋼）を基準に最小穴径と最大軸出し長さで計算した概算値です。

②カップリングの許容速度は、鋳鉄の許容線速度30m/s、鋼の許容線速度50m/sを基準に計算した概算値です。

③ ボルトの数。括弧内の値はリーマ穴用のボルトを指します。

④ フランジカップリングの軸穴、キーの種類および寸法は、GB 3852-1997「カップリングの軸穴およびキー溝の種類および寸法」の関連規定に準拠するものとします。

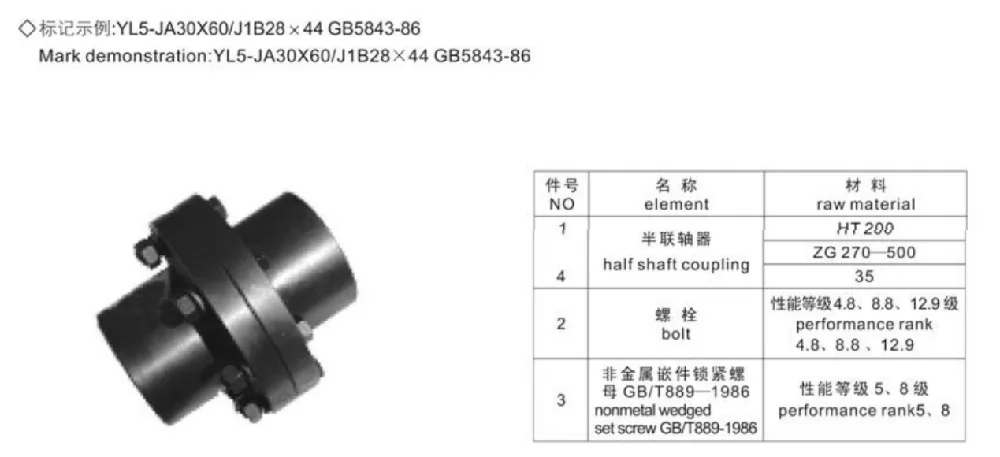

⑤ 刻印例：YL5-JA30×60/J1B28×44 GB5843-86

工場出荷時の保証

Jiteng は自社工場の生産利点を活かして、YL-YLD タイプ フランジ カップリングの品質、納期、アフターサービスを供給元から保証します。

- オリジナルの工場生産、管理可能な品質: オリジナルのメーカーとして、製品はプロセス全体にわたって独立して加工、組み立て、テストされています。寸法精度、材料強度、伝達性能などを厳しく管理し、中間業者の混入や品質のばらつきを排除しています。

- 標準化されたプロセス、安定した性能：成熟した標準化された生産プロセスを採用し、各製品は工場出荷前にトルクテストと精度検証を受け、剛性基準への準拠と安定した伝達を保証し、長期にわたる高強度の産業運転に適しています。

- 十分な在庫、効率的な配送: 標準モデルは常に在庫があり、迅速な出荷をサポートするだけでなく、企業の大量購入や緊急補充のニーズを満たすカスタマイズされた適応やバッチ生産もサポートします。

- 専門的なアフターサービス、完全な保護: 正確な販売前の選択、販売中の進捗追跡、販売後の設置指導およびトラブルシューティングサービスを提供し、選択の難しさ、設置できない、後のメンテナンスの指導の欠如などの顧客の調達問題を解決します。
