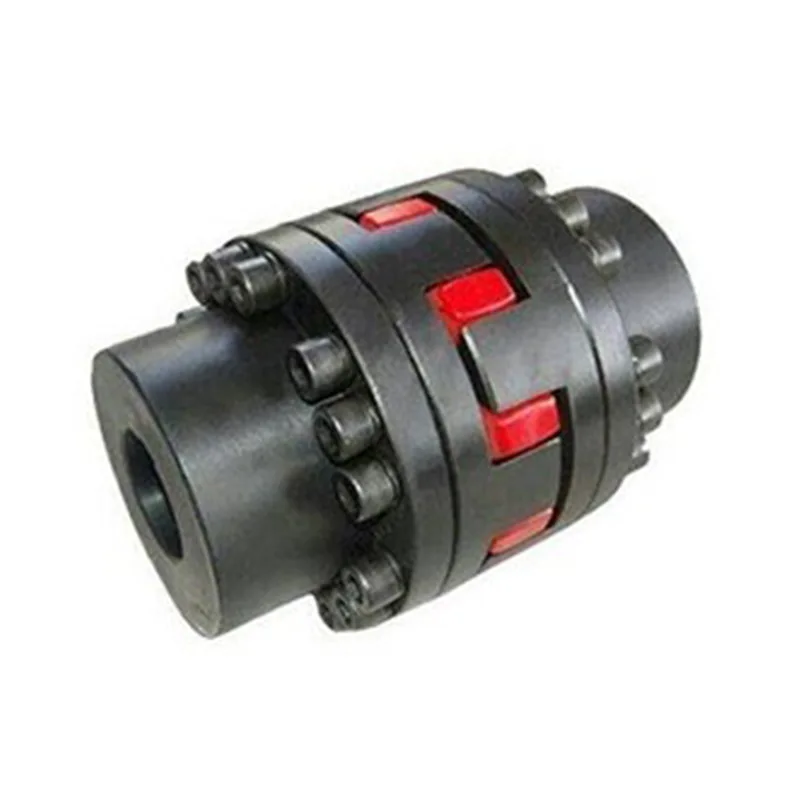

フランジ型スター型弾性カップリング

フランジ型スター型弾性カップリングは、従来の星型弾性カップリングをベースに改良・最適化された伝動専用アクセサリーです。標準的な星型ストレートカップリングとは異なり、フランジ端面への取り付けの必要性、設置スペースの制限、衝撃吸収や緩衝の要件などの課題に特に対応できます。

スター型カップリングの優れた弾性緩衝性能、ノイズ低減性能、偏り補償性能を維持しています。同時に、固定フランジ取り付け機器と互換性があり、取り付けがより安定し、フィット感がより正確になります。工場直送品として全機種を標準ラインナップしており、ポンプ本体、ファン、減速機、工作機械など一般産業機器にそのまま適用できます。同時に、規格外のサイズや特殊な条件もカスタマイズできます。これは、フランジ設置シナリオ向けの適応性が高く、コスト効率の高い弾性伝達アクセサリです。

通常のスターカップリングと比べてどのような利点がありますか?

このフランジ型スター弾性カップリングは、差別化された複合構造設計を採用し、設置の安定性と伝送の実用性をバランスさせ、固定端機器を接続する必要があるシナリオに適しています。

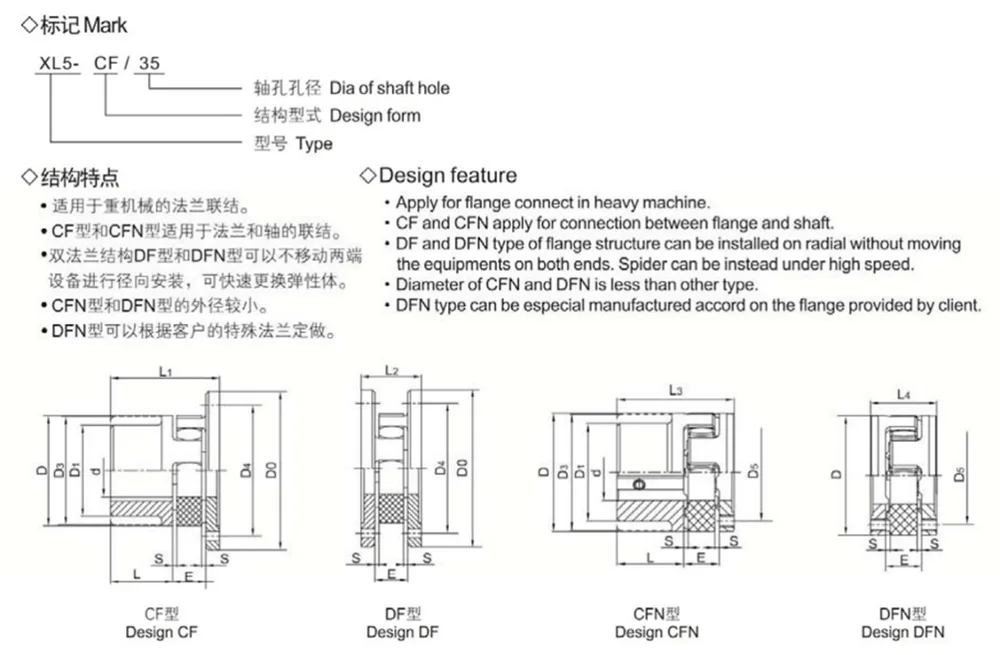

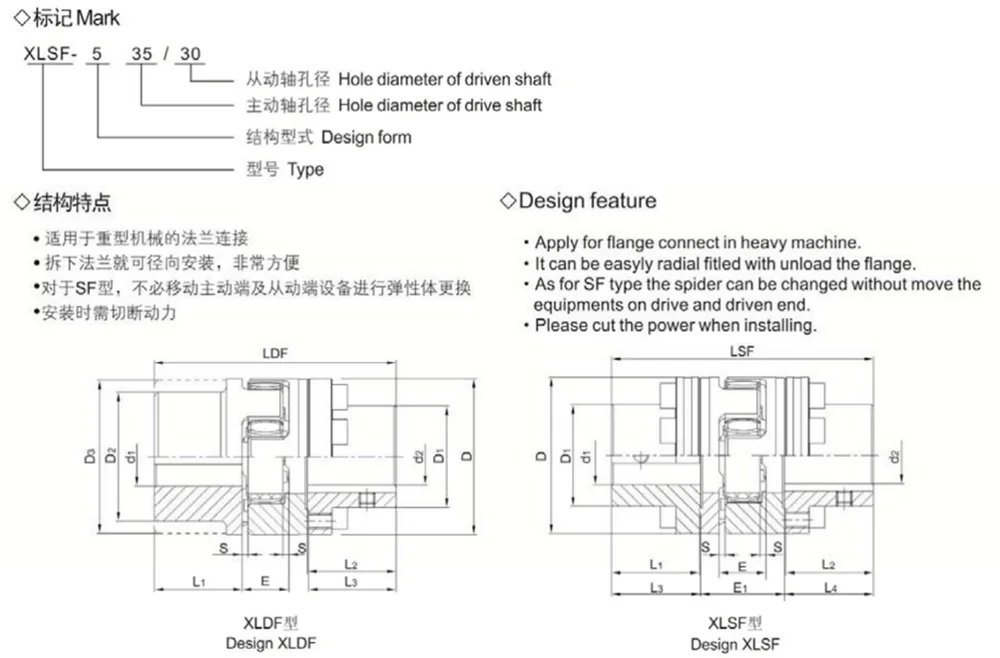

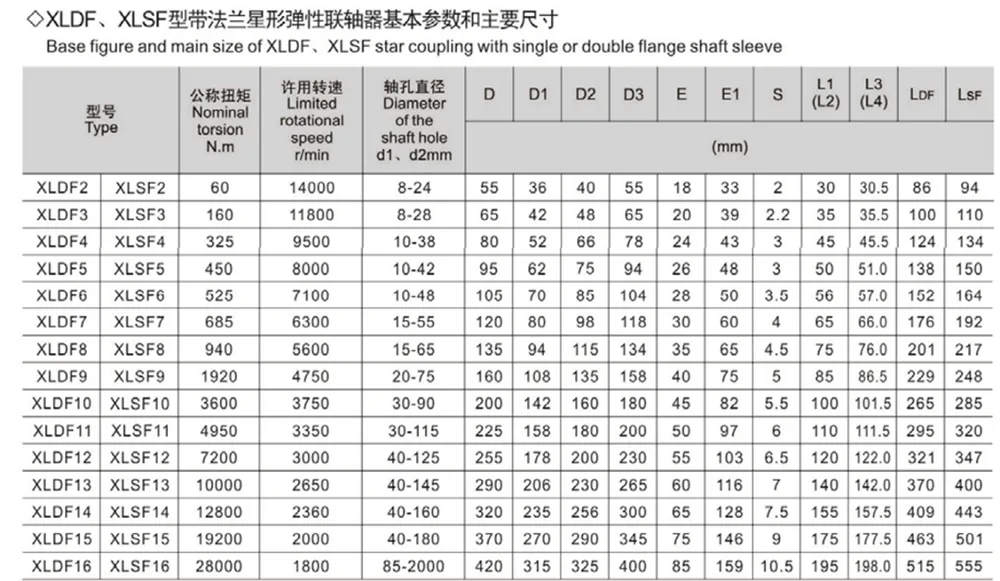

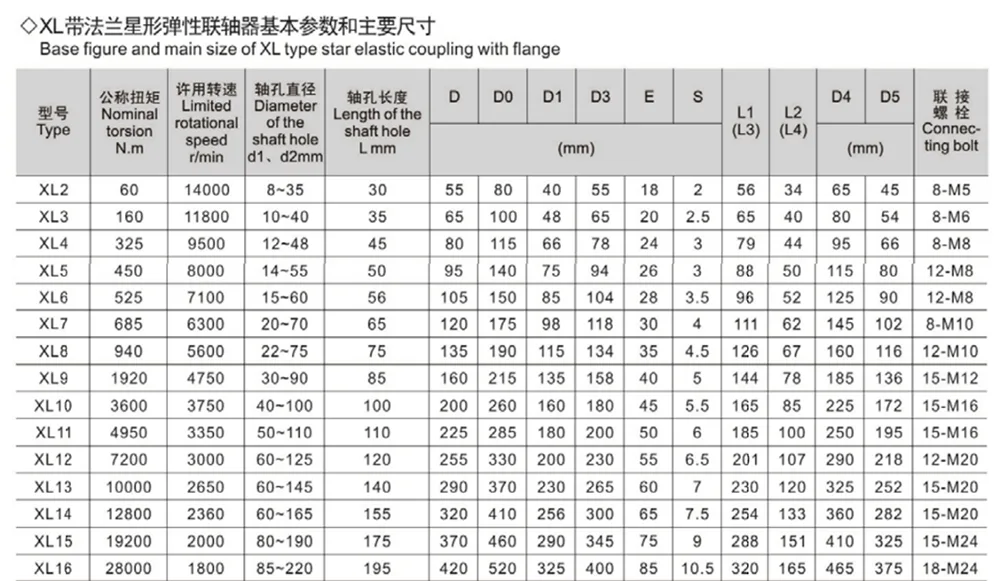

1. 非対称複合構造レイアウト

片側をフランジ構造、もう一方を従来のスリーブ構造とした専用設計を採用しています。これは標準スターカップリングのアップグレード版であり、フランジロック固定を必要とする機器シャフトシステム用に特別に設計されています。

2. 中間弾性緩衝構造

コア伝達位置には星型弾性体が構成されている。弾性体の弾性により両端を柔軟に接続し、機器の振動を効果的に吸収し、動作時の起動停止衝撃を緩衝し、柔軟な衝撃吸収伝達効果を実現します。

3. コンパクトな一体型設計

全体の構造は高度に統合されており、追加の補助コンポーネントは必要ありません。コンパクトで場所をとらないため、装置全体のレイアウトに影響を与えることなく、装置の設置スペースが限られた作業条件に最適です。

コアの使用特性

独自のフランジ構造と弾性緩衝構成を利用したフランジ タイプ スター弾性カップリングは、正確な動作条件適応特性を備えており、特に産業用フランジ伝動装置の一般的な動作上の問題に対処します。

1. フランジの位置決め、ずれのない安定した取り付け

フランジ端面への取り付け方法により均一な応力がかかり、高い固定強度が得られます。長期の重負荷運転でも緩み、偏心、滑りトラブルが発生しにくく、長期連続運転の固定産業用機器に適しています。

2. 衝撃吸収・緩衝性能を内蔵

中間の星型弾性体の物理的緩衝特性を利用して、装置の起動・停止、負荷変動などによって発生する機械振動や騒音を効果的に抑制し、主軸やベアリングなど装置の核となる部品を保護し、装置の寿命を延ばします。

3. 狭スペース専用

装置内の狭い設置スペースに適したコンパクトな構造設計により、従来のカップリング構造が大きく、装置のコンパクト化に適応できないという問題を解決します。

適用範囲

1. 流体動力装置

各種工業用ポンプやファンの軸接続に適しています。流体の動作に伴う振動や衝撃を緩衝し、機器の安定した動作を確保します。

2. 伝送および処理装置

減速機、精密工作機械、産業用加工装置に最適です。高精度な伝達、低振動、低騒音といった製造要件を満たします。

3. 自動生産ライン設備

包装機械、搬送ラインなどに適しています。連続発停や高頻度の運転モードに適しています。

4. 重工業および化学装置

冶金、鉱山、一般化学機械に使用できます。複雑な作業条件下でのフランジ固定トランスミッションの要件に適しています。

サポートのカスタマイズ

Jiteng は独自の生産工場と成熟した加工技術に依存し、全工程のオリジナル工場品質管理とソース納品により、安定した高品質のフランジ型スター弾性カップリングの供給保証を提供できます。

・充実の在庫：標準品はすべて揃っており、定形サイズ・定硬度の弾性体カップリングを在庫しており、大量購入や緊急補充に対応できます。納品サイクルが短いです。

・専門的な非標準カスタマイズ能力：特殊軸径、特殊フランジサイズ、特殊トルク、特殊作業条件など、各種特殊機器のマッチングニーズに合わせた独自の非標準カスタマイズ加工が可能です。

・工場独自の全工程品質管理：原材料の選定から精密加工、完成品の組立、性能試験に至るまで、全工程を独立して行い、製品の精度、衝撃吸収性能、構造の安定性を厳密に管理し、不良品を出荷しません。
