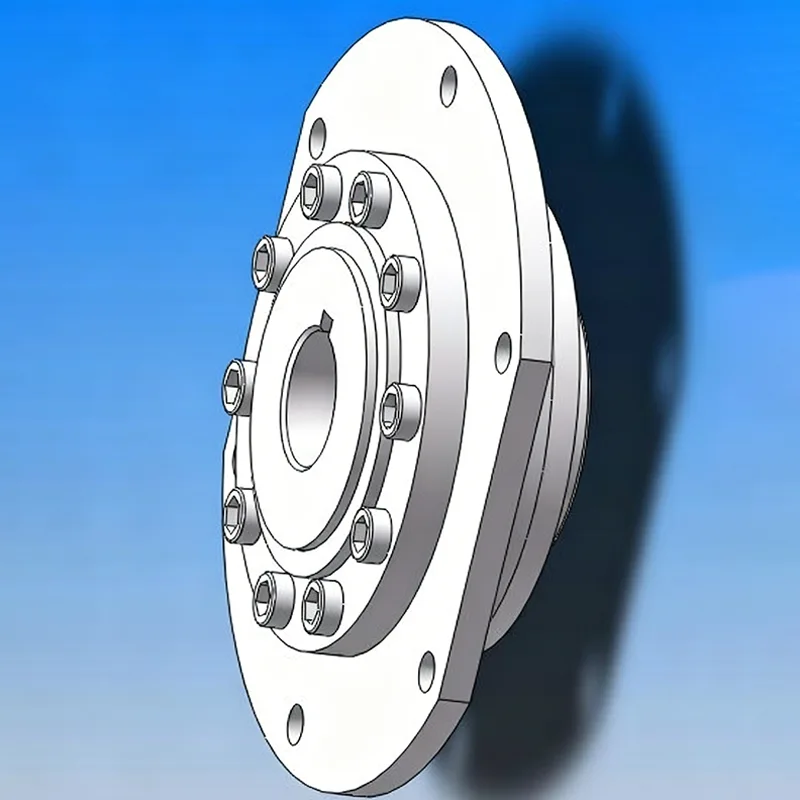

WJA型自動調心ころカップリング

WJA タイプ自動調心ころカップリングは、特に重負荷および重負荷の作業条件向けに設計された、アップグレードされたトランスミッション接続コンポーネントです。成熟した自動調心ころ伝動構造と汎用性の高い円筒軸穴接続方式により、取り付けやすさと動作の安定性を両立しました。

通常のトランスミッション部品とは異なり、多次元の変位補償、高強度の耐荷重能力、および強力な環境適応性を備えています。一体化された鍛造と精密な加工により構造性能が向上し、複雑で過酷な作業条件や高頻度の動作モードに長期間効果的に対応できます。さまざまな重工業機器の動力伝達の中核として好まれる部品です。

プロセスの利点

1. 高強度素材との一体成形

高品質の高強度合金原料を使用し、完全鍛造製法で成形されています。全体の構造に接合隙間がなく、基本強度と構造靭性は通常の溶接品を大きく上回ります。これにより、高荷重による変形や破損などのトラブルを初期から回避します。

2. 精密CNC加工

機械全体はCNC精密機械加工で加工されています。主要コンポーネントの寸法誤差は制御可能であり、同軸度の偏差が小さいため、コンポーネントの組み立て精度が確保され、過度の組み立てクリアランスによるランニングジッターや緩み故障の発生が防止されます。

3. 全面熱処理強化処理

WJA型自動調心ころカップリングは、熱処理工程全体の最適化が施されています。これにより、製品全体の硬度と構造的靭性が同時に向上し、剛性と靭性のバランスが達成されます。重荷重の衝撃に耐え、長期にわたる交互荷重による疲労損傷を回避します。

4. ローラー接触面の精密研磨加工

コア伝動ローラーの接触面は細かく研磨されています。嵌合接触面は滑らかで平坦であるため、動作中に詰まりや固着摩耗がなくスムーズで妨げられることのない噛み合いが保証され、伝達損失が大幅に低減されます。

5. 複数の厳格な品質管理検査

複数のレベルの品質検査基準が実装されており、サイズ精度、同軸度、クリアランスなどの主要なパラメータが厳密に管理されています。これにより、品質を根本から管理し、製品が長期間にわたって緩みや故障、不安定な性能を持たずに継続的に稼働できることを保証します。

動作条件適応性

・幅広い耐候性：WJA型自動調心ころカップリングは、高温、低温に対する耐性に優れており、屋外の直射日光や極寒、多湿などの過酷な気象条件にも適応し、定期的な温度変化の影響を受けず、季節を問わず安定した動作を維持します。

- 複雑な環境での耐腐食性: 強化されたシール構造により、外部からの塵、油、湿気の侵食を効果的に防止し、内部のローラートランスミッション構造を包括的に保護し、ほこり、油分、湿気の厳しい生産現場に適しています。

・高負荷運転モードへの適応性：24時間連続運転、頻繁な発停、機器の往復運動などの高負荷運転モードに完全に適応し、電力減衰や伝送障害がなく、継続的かつ安定した電力出力を実現します。

- 汎用ヘビーデューティ用途：クレーン、冶金機械、鉱山機械などのさまざまな重工業機器に適しており、さまざまな過酷なヘビーデューティ条件に安定して対処でき、ヘビーデューティ伝動システムの信頼できるサポートコンポーネントです。

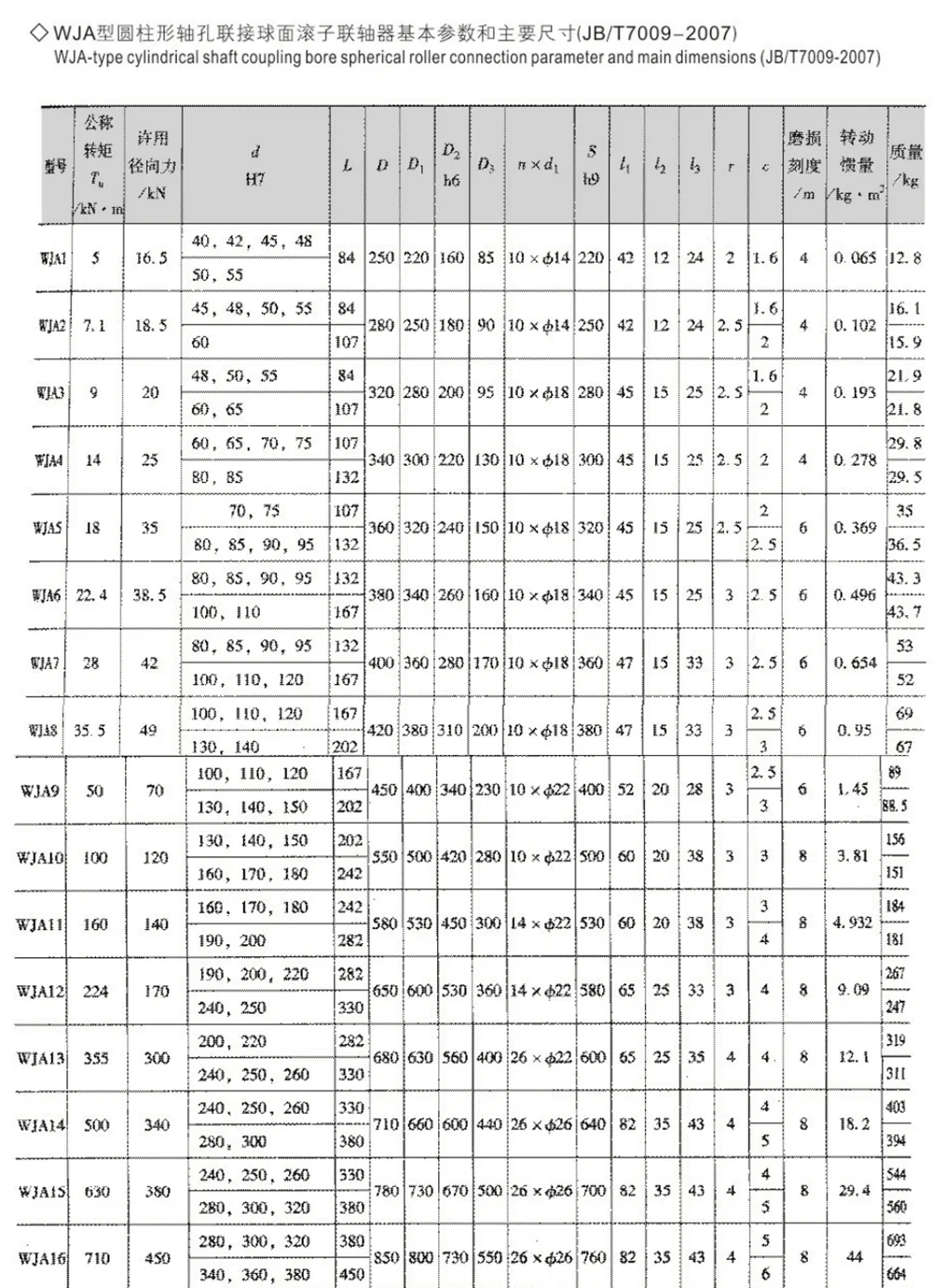

注1. 慣性モーメント、質量は軸穴の最小径を近似的に計算しています。

2. 記載のキー溝形式の範囲外の軸穴径、Si L 度等については、メーカーにご相談の上ご使用ください。

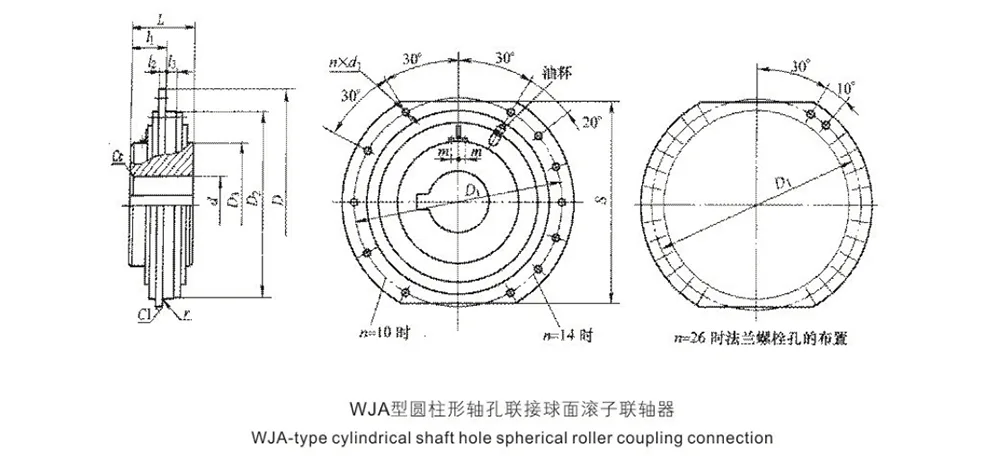

WJA 形カップリングの軸穴、接続形状および寸法は、GB/T 3852-1997 に規定されている J1 形軸穴およびタイプ A またはタイプ B キー溝に準拠し、軸穴の表面粗さ Ra は 3.2μm を超えてはなりません。

取り付ける前にカップリングのバリを取ります。組み立ての際、ローラーキャビティに潤滑グリースを塗布してください。

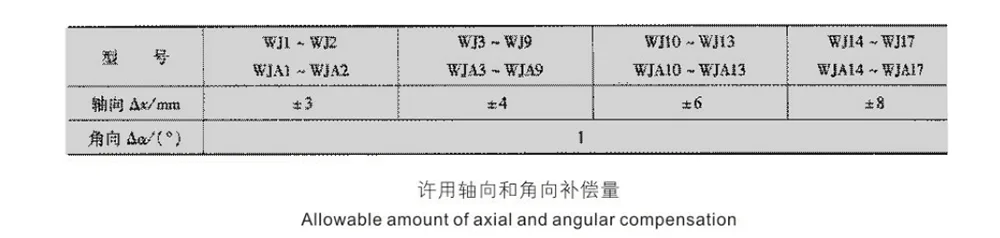

組み立て後、各ハーフカップリングは自由に回転し、表 4-107 に指定された Δx 値だけ軸方向に移動できる必要があります。

よくある質問

Q1: WJA型自動調心ころカップリングの主な利点は何ですか?

A1: WJA型自動調心ころカップリングは、円筒軸穴を使用して接続するため、汎用性が高く、組立位置決めも簡単です。また、自動調心ころカップリングの多次元変位補償機能も保持しており、取り付けの容易さと伝達の安定性を両立させています。さまざまな重機のギアボックス、ドラム、モーター伝達機構に適応するように特別に設計されています。

Q2：屋外の粉塵や油分、湿気の多い環境でも長期間使用できますか？

A2: 本製品は強化シール構造を採用しており、内部構造への塵埃、油、水蒸気の侵入を効果的に防止します。同時に、高温および低温の温度変化に対する優れた耐性を備えており、屋外のオープンエリア、粉塵や油の多い作業場などの複雑で過酷な作業条件に適応して、長期間の使用が可能です。

Q3：頻繁に起動・停止を繰り返す重負荷機器や24時間連続運転にも対応できますか？

A3: 全面熱処理を施し強度を高めており、耐疲労性に優れています。頻繁な起動と停止の衝撃や、長時間の全負荷連続運転にも耐えます。電力出力は安定しており、故障率が低く、高強度の産業用動作モードに適しています。

- Q4: WJA タイプ製品の加工技術の利点は、装置の運用にどのようなメリットをもたらしますか?

A4: 一体化された鍛造 + CNC 精密加工により、機械全体の精度が保証され、同軸誤差が小さく、動作中のジッターがありません。ローラー接触面の微細研磨処理により、噛み合いが滑らかになり、伝達ロスが少なくなり、長期間の使用でも緩みや故障が起こりにくくなり、メンテナンスコストが大幅に削減されます。
