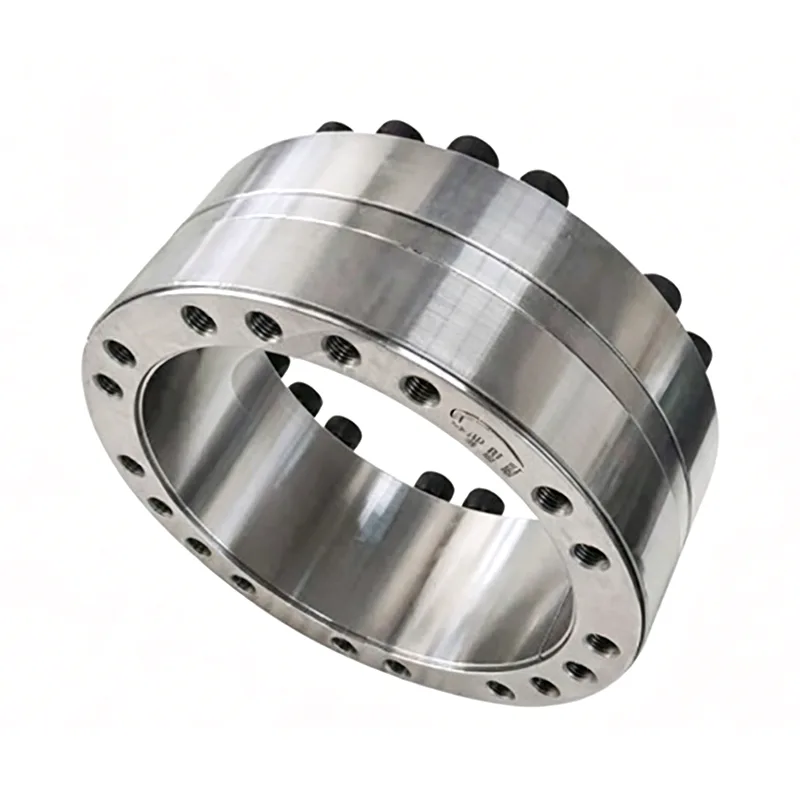

タイプ Z5 ロック アセンブリ

タイプ Z5 ロッキング アセンブリは、大径シャフトを備えたヘビーデューティ機器向けに設計された特殊な接続コンポーネントです。複雑な組み立て手順が不要になり、熱嵌合も特殊な工具も必要なくなり、設置の障壁が非常に低くなります。さまざまなトルク要件に対応するために複数のユニットの直列接続をサポートし、新型および従来の重工業機械の両方と互換性があり、輸入コンポーネントの直接交換品として機能し、極端な動作条件に耐えるように設計されているため、機器のトランスミッション システムのコスト効率の高いアップグレードが容易になります。

1.Z5 タイプ ロッキング アセンブリは、シャフトとシャフトに取り付けられたコンポーネントの間の接続に使用され、トルク、軸方向の力、または両方の合成荷重を伝達します。

2.ロッキングアセンブリと嵌合するシャフトの公差範囲はh8、穴の公差範囲はH8です。

マーキング例：

内径 d=300mm、外径 D=375mm のタイプ Z5 ロック アセンブリ:

ロッキングアセンブリ：Z5-300×375

GB 5867-86

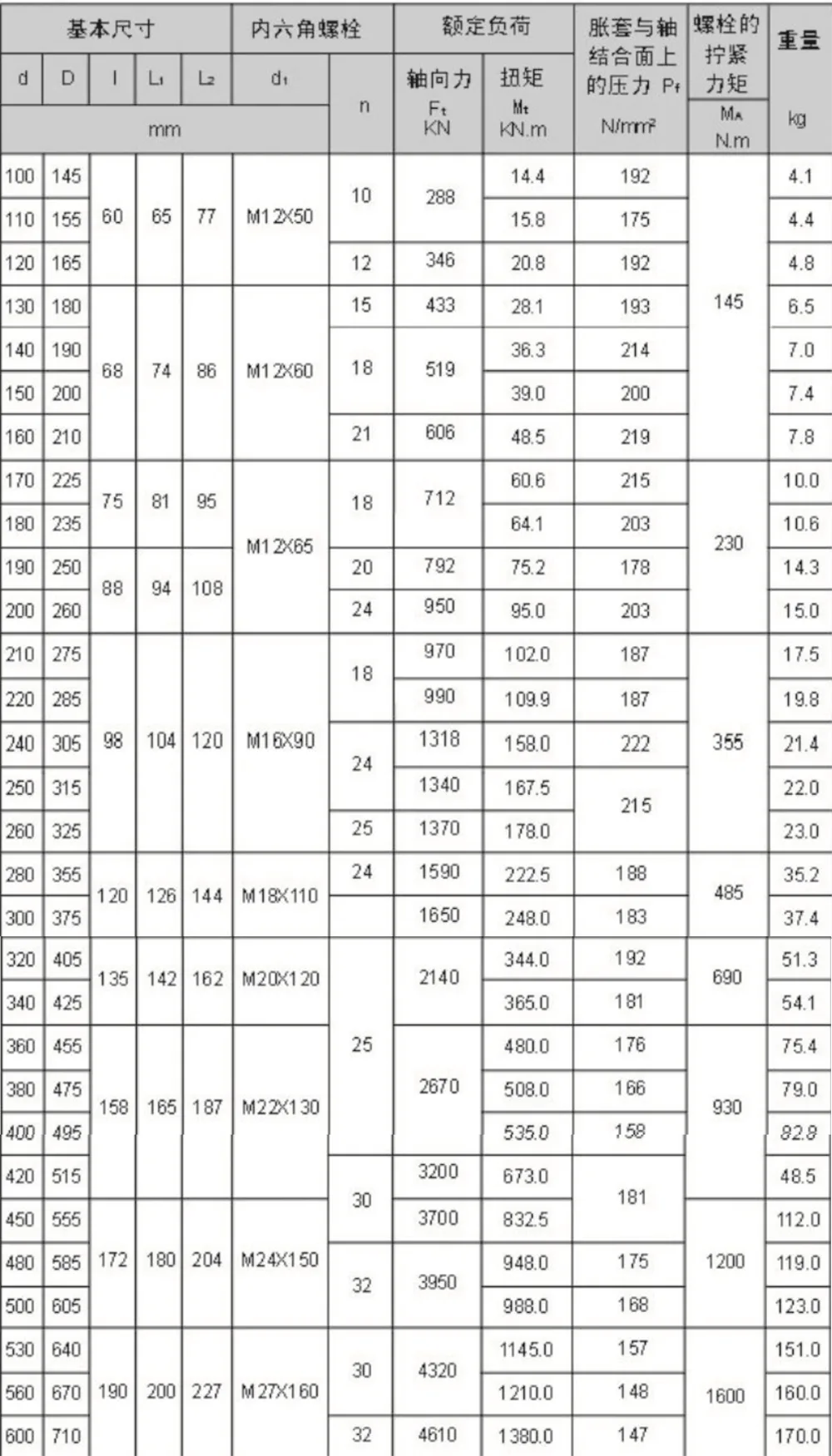

タイプ Z5 ロック アセンブリの基本寸法とパラメータ (GB 5867-86)

設置と応用の利点

タイプ Z5 ロック アセンブリは、大型産業機械の現場での設置、試運転、メンテナンスに関連する一般的な問題点に対処するために特に最適化されています。これにより、運用ワークフロー全体が合理化され、現場での建設の困難さが軽減され、人件費が削減され、さまざまな現場で遭遇する多様で変化する設置条件にシームレスに適応します。

1. 簡素化された組立プロセス、ゼロの技術的障壁: この製品は、従来の頑丈な接続コンポーネントに典型的な複雑な組立手順を完全に排除します。高温での熱嵌合プロセスやカスタムメイドの専用工具は必要ありません。ロックと固定は標準の留め具のみを使用して行うことができます。現場での設置には技術的な障壁がないため、技術的背景のないオペレーターでも効率的に組み立て作業を完了でき、建設現場の幅広いシナリオに適しています。

2. 正確な軸方向の微調整、高いアライメント効率: 組み立て中に、この製品により軸方向の位置を自由かつ正確に微調整することができます。装置の軸心合わせや精密校正も簡単かつ迅速に行えます。これにより、大規模機械における難しい位置合わせや面倒な校正に伴う課題が効果的に解決され、機械全体の設置と試運転のサイクル全体が大幅に短縮されます。

3. スムーズで詰まりのない分解、ダウンタイム損失の削減: その後の定期メンテナンス、コンポーネントの交換、または運用のアップグレードの際に、製品を簡単に緩めて取り外すことができます。このプロセスでは、詰まりや焼き付きによる故障がまったく発生しないため、保守に必要な機器のダウンタイムが大幅に短縮され、生産ラインの継続的で安定した稼働が保証されます。

4. モジュラー直列接続、柔軟な負荷適応性: このシステムは、複数のタイプ Z5 ロック アセンブリの柔軟な組み合わせと直列接続をサポートします。これにより、ユーザーは機器の実際の動作トルク要件に基づいて全体の耐荷重能力を動的に調整できます。これにより、仕様の異なるコンポーネントを交換することなく、さまざまな負荷条件に適応できるため、現場での試運転に伴う複雑さと人件費が大幅に削減されます。

機器の互換性性能

タイプ Z5 ロック アセンブリは、大径シャフトを使用する重負荷用途専用に設計された特殊な接続コンポーネントとして、優れた機器互換性を誇ります。新しい機械への統合、レガシー機器の改造、輸入コンポーネントの直接交換など、あらゆるアプリケーション シナリオをカバーし、重工業で遭遇する最も過酷な動作条件に耐えるように設計されています。

1. 輸入部品のシームレスな交換;コスト削減のための現地生産: これらのコンポーネントは、広範囲にわたる大規模で耐久性の高いホスト機械と互換性があり、高い互換性を提供し、多数のハイエンド輸入ロック アセンブリの直接代替品として機能します。伝達性能やロック精度は輸入品と同等であり、大幅な調達コストで同等の運用効果を得ることができます。

2. 機器の性能を向上させる非破壊改造: 老朽化した重機のトランスミッション システムをアップグレードするために設計されたこれらのコンポーネントは、機器の主要構造体を変更する必要がありません。直接交換して取り付けることで、トランスミッションの安定性が効果的に向上し、機器の全体的な耐荷重能力が向上します。この改造プロセスは、その簡素性、低投資コスト、および顕著な性能向上を特徴としています。

3. 簡素化された新しい機械設計。研究開発サイクルの加速: これらのコンポーネントを最新の重産業機械に統合すると、トランスミッション システムのレイアウトを合理化し、冗長な構造要素を排除できます。これにより、全体的な研究開発、構造の最適化、完全な機械の量産サイクルが効果的に短縮され、装置メーカーが新製品を市場に投入する効率が向上します。

4. 極端な条件への適応性。機器の品質の向上: これらのコンポーネントは、多様で複雑かつ極端な産業用動作環境に耐えることができ、大規模機械の高トルク トランスミッション接続をアップグレードするためのワンストップ ソリューションを提供します。これらは、機器の全体的な動作精度、安定性、総合的な品質を効果的に向上させ、それによって長期的なパフォーマンスと耐久性を強化します。
