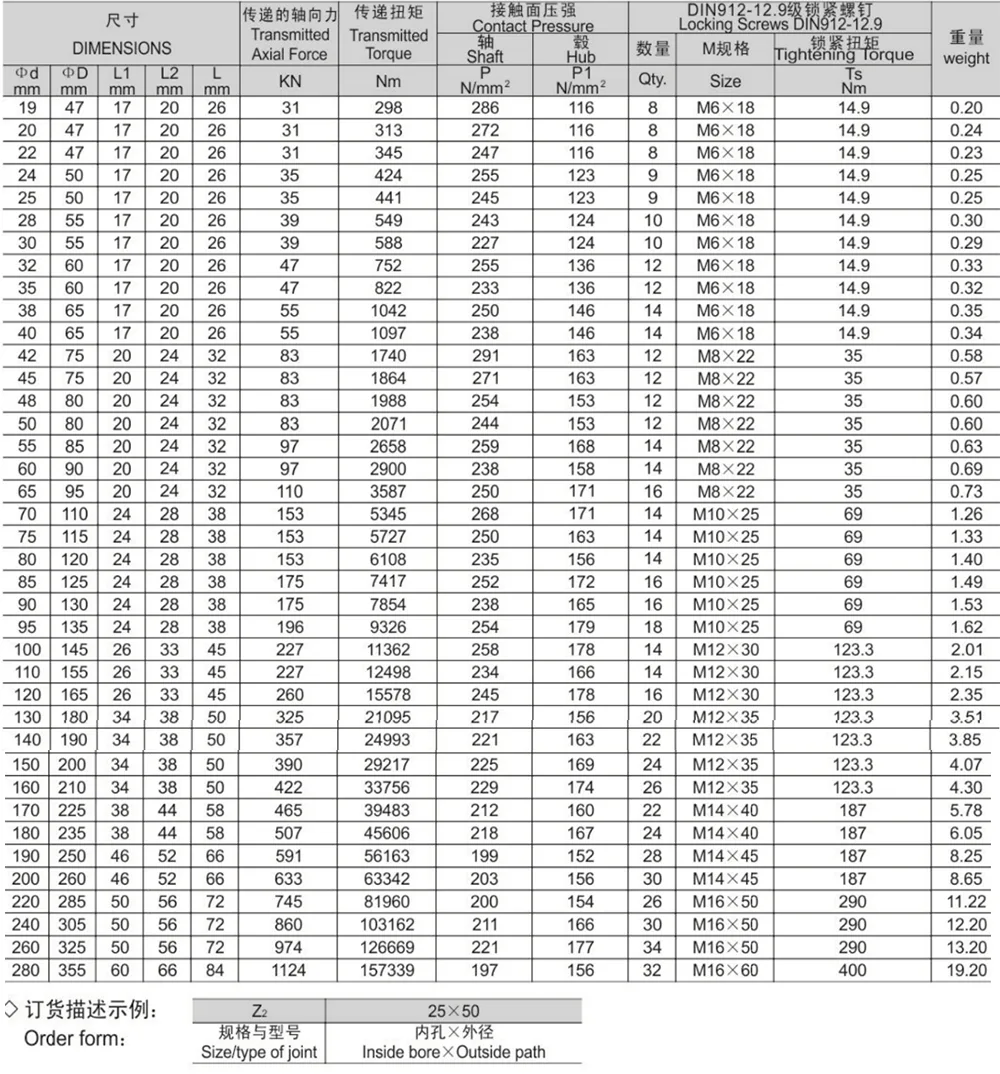

Type Z2 Locking Assembly

タイプ Z2 ロック アセンブリは、市場で広く入手可能な古典的な標準キーレス カップリング コンポーネントです。テーパースリーブの3分割構造により均一な力でロックできるため、シャフト、ハブともにキー溝加工が不要です。優れたテーパ面のなじみ精度と高度な熱処理により、衝撃や振動に強く、頻繁な発停や交流負荷がかかる用途に最適です。従来のキー接続に伴うさまざまな欠点を効果的に解決し、幅広い産業機器で広く利用されています。

製品構造の説明

タイプ Z2 ロック アセンブリは、内側テーパー スリーブ、外側テーパー スリーブ、およびクランプ リング アセンブリで構成されており、ユニット全体にわたって均一な応力分布と十分なロック力を確保します。テーパ面の圧縮力により摩擦を発生させることにより、正確な心出しと優れた同心度を特徴とする滑りのないバックラッシゼロの動力伝達を実現します。組み立ての際、シャフトもハブもキー溝加工を必要としません。これにより、ワークピースの元の構造的完全性が維持され、応力集中の問題が防止され、機械コンポーネント全体の耐用年数が効果的に延長されます。

パフォーマンス上の利点

1. 低い伝送損失;高負荷時でも安定した動作

テーパー面により抜群のフィット感を実現し、動力伝達のロスが少なく、高い伝達効率を実現します。このアセンブリは機械に優れた構造剛性をもたらし、衝撃と振動の両方に対して優れた耐性を示します。頻繁な装置の起動/停止サイクルや変動する負荷条件下でも、ロック位置はずれることなく安定した状態を維持し、アセンブリが確実に固定された状態を維持し、長時間の連続運転中に故障が発生しないようにします。

2. 正確な位置決め。騒音と摩耗の低減

組み立て時には、高い心出し精度と優れた同心度を実現します。これにより、装置内の動作騒音が低減され、部品の異常摩耗が最小限に抑えられ、全体的な動作条件が最適化され、その後のメンテナンスの頻度が低減され、機械の長期にわたる継続的かつ安定した動作がサポートされます。

製造工程と品質

タイプ Z2 ロック アセンブリは、原材料の選択から精密旋削加工、テーパー面の最終研磨に至るまで、製造プロセス全体を通じて業界標準に厳密に従って製造されています。寸法公差が厳しいため、同一仕様の製品は互換性に優れており、交換部品として直接取り付けることができます。厳格な熱処理と焼き戻しプロセスを経た後も、内部の金属組織は安定した状態を保ち、優れた引張強度とねじり強度を実現します。長期間の荷重条件下でも、アセンブリは変形に強く、疲労破壊に対する耐性が高くなります。表面には専門的な防錆および防食処理が施されており、湿気や油による汚れに対する耐性が備わっています。これにより、屋外環境、湿気の多い環境、粉塵の多い作業場などの複雑な産業環境において、安定した信頼性の高い動作が保証されます。

実用的な価値

タイプ Z2 ロック アセンブリは、従来のキー溝接続に伴う多くの欠点を効果的に解決します。キー溝をフライス加工したり、シャフトやハブに穴を開けたりする必要がなくなるため、コンポーネントの機械加工コストが大幅に削減され、製造ワークフローが簡素化されます。これにより、機器メーカーは処理時間を最小限に抑え、全体的な生産コストを削減することができます。

私たちについて

1. 標準化された量産と迅速な在庫納品

当社の Z2 仕様の全製品は十分に在庫があり、すぐに入手できます。大量注文の発送を迅速に手配できるため、長い待ち時間がなくなり、代理店や機器メーカーの効率的な在庫確保が容易になります。

2. 徹底した品質管理と万全のアフターサポート

当社は独自の精密加工ラインと厳格な品質検査プロセスを運営しています。すべてのバッチは、工場から出荷される前に、寸法とロック性能の綿密な検証を受けます。また、潜在的な組み立てや互換性の問題を解決するために、製品の選択に関する専門家の技術ガイダンスも提供します。

3. 利用可能なカスタマイズおよび変更サービス

独自の設置寸法や特定の操作要件に対応するために、非標準のロック アセンブリのカスタム変更サービスを提供しています。このため、当社の製品は、レガシー機器の改修や、特殊な非標準機械モデル用のコンポーネントの調達に最適です。

よくある質問

Q1: タイプ Z2 ロック アセンブリは、従来のキー溝接続と比較してどのようなコスト削減を実現しますか?

A1: Z2を使用すると、シャフトやハブにキー溝を加工したり穴を開けたりする必要がなくなります。これにより、キー溝の加工プロセスと工具の消耗品が節約され、コンポーネントの全体的な加工コストが削減され、キー溝の磨耗による将来の交換費用が回避されます。

Q2: Z2 ロック アセンブリは、湿気や埃の多い作業場環境での長期間の操作に使用できますか?

A2: はい。特殊な防錆・防食表面処理を施しており、耐油・耐湿性に優れています。ほこりの多い、湿気の多い、または屋外の産業環境に適しており、腐食保護のない標準的な接続コンポーネントと比較して優れた環境適応性を提供します。

Q3: 同じ仕様の Z2 製品をそのまま交換または置き換えることはできますか?

A3: 当社の製品は厳格な公差管理の下で製造されており、優れた互換性を保証します。特定のモデルのユニットが損傷した場合、追加の現場での取り付けや機械加工の調整を必要とせずに、直接交換して取り付けることができます。

Q4: Z2は頻繁な発停や負荷変動のある用途に適していますか?

A4: Z2 は構造剛性が高く、衝撃や振動に対する優れた耐性を備えています。ロック機構は安全でずれにくい構造になっています。そのため、頻繁な発停や負荷変動が伴う条件下でも、長期安定した運転を実現します。
