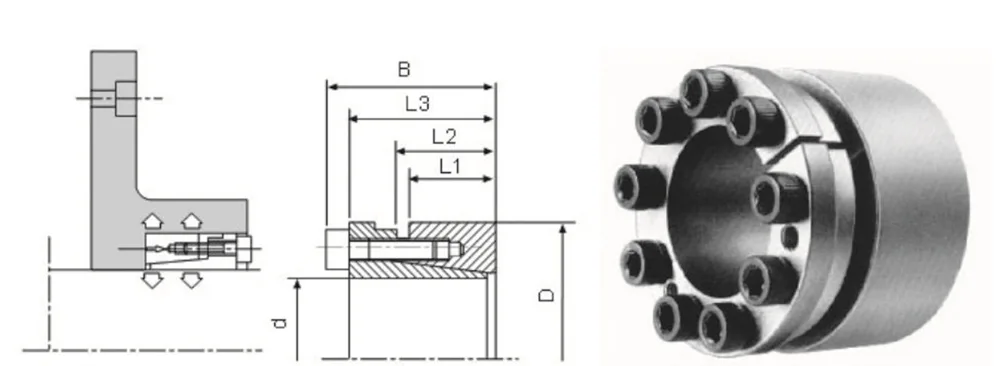

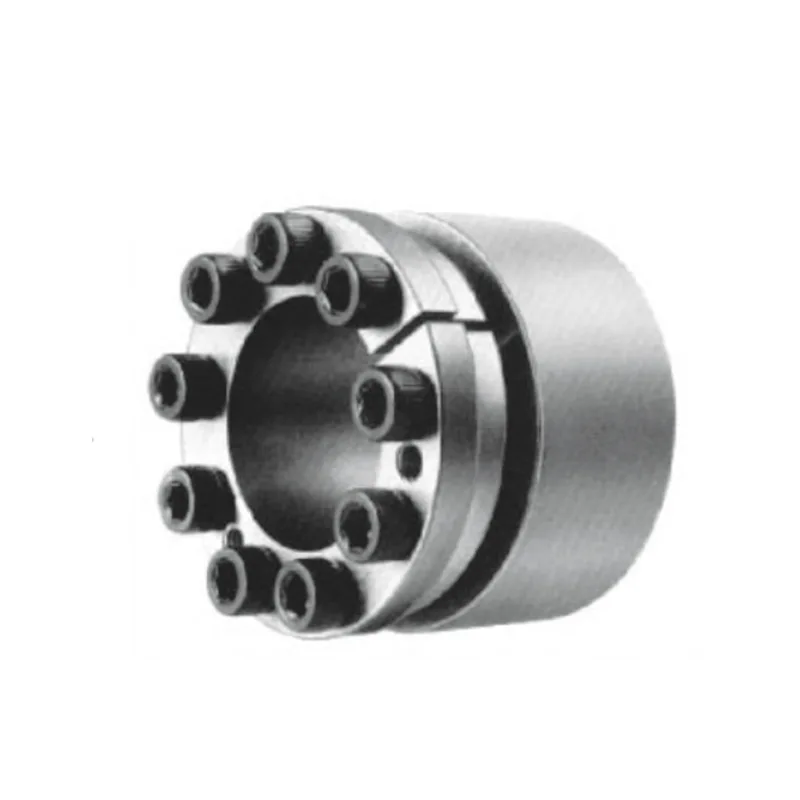

タイプ Z4 ロック アセンブリ

タイプ Z4 ロッキング アセンブリは、従来の中小型ロッキング アセンブリとは一線を画す、大口径の高耐久カップリング部品です。これは、超高トルクの伝達の難しさ、ロックの不安定性、従来のキー接続の損傷のしやすさなど、大型産業機器に関連する重要な業界の課題に対処するために特別に設計されています。幅を広げ、厚くし、一体化した構造と精密な熱処理プロセスを組み合わせることで、このアセンブリは、高い耐荷重能力、ホスト機器のベース構造の保護、およびコスト効率の高いメンテナンスの間で最適なバランスを実現します。その結果、新しい重産業機械の初期設置と老朽化した機器の改造およびアップグレードの両方において、不可欠かつ不可欠なキーレス接続コンポーネントとして機能します。

主要な構造的利点

1. 大口径・厚みのある一体構造：大型化・幅広・厚みを一体化した業界トップクラスの設計を採用し、内径・外径ともに材料に余裕を持たせたこのアセンブリは、従来の小型ロッキングアセンブリに典型的な薄肉構造とは一線を画しています。全体の構造が優れた剛性を発揮するとともに、円錐面の接触面積が大幅に拡大されました。これにより、超高トルクを伝達するための堅牢な構造基盤が提供され、大型機械の過酷な要求を満たすためにアセンブリが構造的に最適化されることが保証されます。

2. 均一な双方向ロック (アキシャルおよびラジアル): 圧縮時に、製品は安定した強力なラジアルクランプ力とともに均一な軸方向ロック力を生成し、「デッドゾーン」(無負荷領域) のない力の分散を保証します。これにより、局所的な過圧縮や不均一な緩みなどの問題が解消され、アセンブリが大型機械に特有の巨大な静的および動的衝撃荷重に長期間耐えることができます。 24 時間稼働する高負荷の連続生産環境に最適です。

3. 直列スタッキングによる容量拡張: 標準的な高トルク伝達要件を満たすには 1 つのユニットでも十分ですが、タイプ Z4 ロック アセンブリは、極端な超高トルク動作条件に対応するために、複数のユニットを直列にスタッキングすることをサポートします。これにより、耐荷重天井全体の柔軟な拡張が可能になり、さまざまなタイプの重産業機械の多様で特殊なトランスミッション要件に効果的に対応できます。

キーレス接続設計

- 元のシャフトの強度を維持します。シャフトの破損と変形を排除: 従来のキー接続では、シャフトにスロットをフライス加工したり穴を開けたりする必要がありますが、このプロセスは本質的にシャフトの構造的完全性を弱め、応力集中点を生み出します。タイプ Z4 ロック アセンブリのキーレス設計は、これらの侵入的な改造をバイパスすることで、シャフトの元の構造強度を維持し、シャフトの破損や変形のリスクを完全に排除します。タイプ Z4 ロック アセンブリは純粋にキーレスの取り付け方法を採用しており、シャフトやハブ コンポーネントの二次加工が不要です。これにより、機器ベースの元の構造的完全性が完全に維持され、高負荷の動作条件下でのシャフトの破損や変形などの問題が根本的に防止されます。

- キー溝の摩耗を排除し、トランスミッションの緩み/滑りを防止: トルク伝達はテーパー面間の緊密な摩擦接触に依存します。磨耗するキー溝やはめあいの隙間がないため、アセンブリには、長時間の高負荷運転中でも、接続の緩み、トランスミッションの滑り、電力の低下などの障害が発生しません。これにより、機器の動作安定性が大幅に向上し、突然の予期せぬダウンタイムのリスクが軽減されます。

- 新規および既存の機器に対する多用途の改造: 機器の主要構造体に変更を加える必要がないこのアセンブリは、新しい大型機械の標準コンポーネントとしても、あるいは老朽化して故障したキー接続システムの直接の代替品としても同様に機能します。これにより、機器の伝送システムの迅速なアップグレードが可能になり、改造コストが低くなり、すぐに運用上のメリットが得られます。

製造と品質の利点

1. 精密加工された高硬度合金鋼:

厳選された高強度合金鋼から製造され、精密 CNC 機械加工によって成形されたコンポーネントは、高い材料密度と、圧縮応力およびねじり応力に対する優れた耐性を備えています。標準的な炭素鋼ロック アセンブリと比較して、この設計は重荷重下での耐疲労性が大幅に向上しており、超高荷重条件下での長時間の動作に最適です。

2. 総合的な性能を向上させるための焼き戻しと焼入れ:

プロの焼き戻しと焼き入れの二重熱処理プロセスを経て、高硬度と高靭性の最適なバランスを実現します。脆性破壊に陥ることなく、重荷重下でも変形に耐えます。内部の金属組織は安定した状態を保ち、長期にわたる交互負荷条件下でも疲労損傷に対する高い耐性を保証します。

3.専門的な防食および防錆表面処理：

高度な表面処理により防錆性と耐食性を向上させたこのアセンブリは、油、湿気、粉塵に対する多機能な保護を提供します。重工業の作業場、屋外設置、ほこりや湿気の多い環境など、複雑で過酷な環境でも確実に動作し、製品の耐用年数を効果的に延ばします。

組み立てとメンテナンスの利点

加熱や特別な工具は不要: 迅速な組み立てと位置決め

タイプ Z4 ロック アセンブリには、加熱、圧入、または特殊な工具装置は必要ありません。締結ボルトを締めるだけでロックと正確な位置決めが可能です。この組み立てプロセスはシンプルかつ効率が高く、機器の組み立てに必要な全体時間を大幅に短縮します。

高い公差で位置を無限に調整可能

設置位置は必要に応じて微調整することができ、装置の多少の組み立て誤差にも対応します。これにより、現場での調整と試運転が簡素化されると同時に、分解と再組み立てが容易になり、将来の機器のメンテナンスやコンポーネント交換の際の時間と労力の両方が節約されます。

処理の合理化と生産コストの削減

キー溝のフライス加工やシャフトやハブの穴開けなどの二次的な機械加工作業が完全に不要になり、コンポーネントの製造プロセスが簡素化されます。これにより、機器の全体的な生産および組み立てサイクルが短縮され、企業の消耗品や人件費の加工コストが直接削減されます。

実用的な価値

1. デュアルシナリオへの適応性、高い柔軟性: 新しい大型産業機械の標準的なオリジナル機器の設置にも、老朽化し​​た機器のトランスミッション システムの構造的改修にも同様に適しています。重機の高トルクトランスミッション接続に伴う課題を完全に解決し、さまざまなシナリオに無限の適用性を提供します。

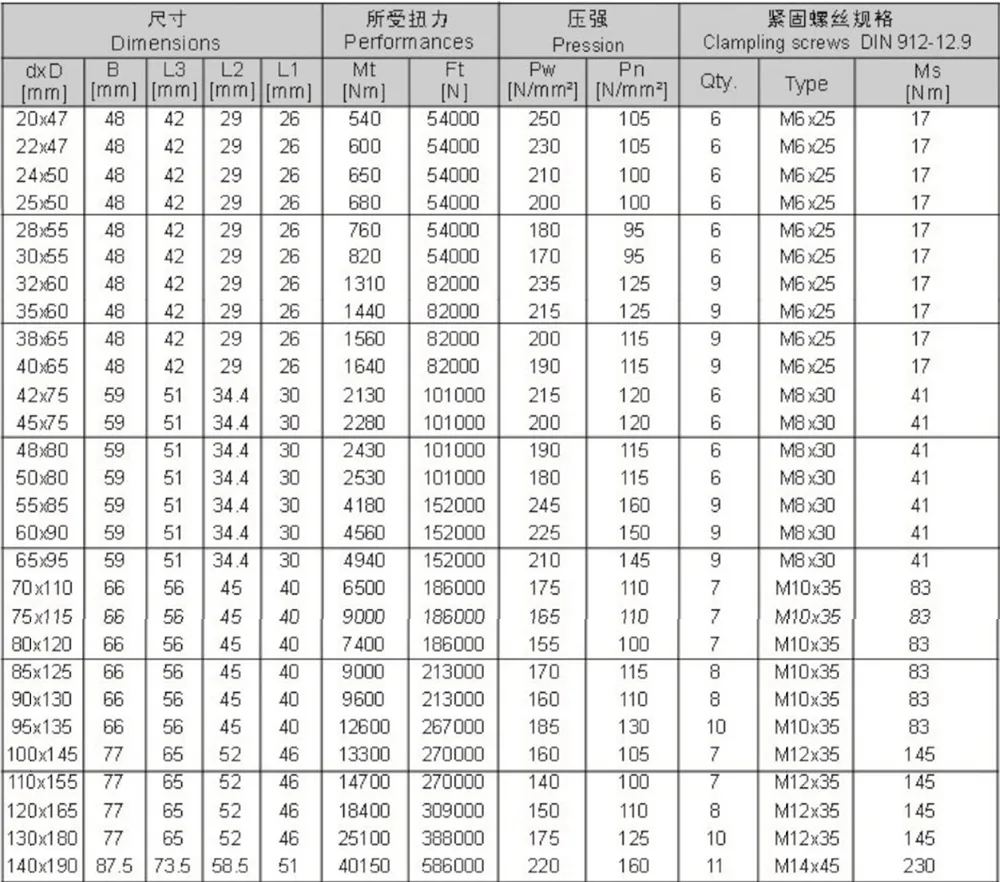

2. 充実の仕様で選びやすく在庫も充実：標準品を常時在庫し、充実した仕様をラインアップしています。これにより、調達と選択のプロセスが簡素化され、便利な一括在庫が容易になり、新しい機器の統合、プロジェクトのメンテナンス、一括交換などの調達需要に迅速に対応できるようになります。

3. 長期経済性、高い費用対効果：一度組み立てると、故障率が低く、メンテナンスコストが最小限に抑えられ、交換サイクルが延長されるため、長期安定稼働が保証されます。従来のキー接続や標準シュリンク ディスクと比較して、総所有コストが大幅に削減され、大規模で耐久性の高い機器に最適な経済的なアクセサリとなっています。

よくある質問

- Q1: タイプ Z4 ロック アセンブリと Z1/Z2/Z3 シリーズ シュリンク ディスクの主な違いは何ですか?

A1: Z1、Z2シリーズは小～中トルク用途向けの標準汎用モデル、Z3シリーズは高負荷用の標準モデルです。これに対し、タイプZ4は大口径・超高トルク用途に特化したヘビーデューティー専用モデルです。厚く幅広の一体構造が特徴で、大型のトランスミッション シャフトや頑丈なホイール/ディスク アセンブリと接続できるように特別に設計されています。その耐荷重能力と構造強度は他のモデルをはるかに上回っており、大型重産業機械の厳しい動作条件に最適なソリューションです。

- Q2: 大型装置で高負荷がかかる状態で長時間連続運転した場合、Z4シュリンクディスクが滑ったり、緩んだりする可能性はありますか?

A2: Z4 は非常に大きなテーパー接触面積と均一なラジアルクランプ力を備えています。熱処理による強化構造と相まって、耐衝撃性、耐疲労性に優れています。キーレスの摩擦ベースの伝達機構を利用し、バックラッシゼロを保証します。長時間にわたる高強度の連続運転中や変動する負荷条件下でも、滑ったり緩んだりすることなく、しっかりとロックされた状態を保ちます。

- Q3: タイプ Z4 ロック アセンブリの使用は、企業の生産コストの削減にどのように役立ちますか?

A3: キー溝のフライス加工やシャフトやハブの穴開けに伴う二次加工コストが完全に不要になり、機械加工作業にかかる労力と消耗品の費用が節約されます。さらに、軸折損、キー磨耗、トランスミッション緩みなどの故障を防止することで、装置ダウンタイムによる損失を最小限に抑え、部品交換頻度を低減します。これにより、長期的なメンテナンスおよび運用コスト全体が大幅に削減されます。

- Q4: Z4 ロック アセンブリは、古い大規模産業機器の改造に適していますか?

A4: タイプ Z4 ロック アセンブリは、高い汎用性と調整可能な取り付けを提供し、機器の主要構造を変更する必要がありません。これは、老朽化し​​たキー接続や故障した標準ロック アセンブリの直接の代替品として機能し、大規模機械のトランスミッション システムの迅速なアップグレードを可能にします。これにより、改修スケジュールが短くなり、安定した信頼性の高いパフォーマンスが実現します。
