タイプ Z1 ロック アセンブリ

タイプ Z1 ロック アセンブリを大量購入する場合は、元のメーカーである Jiteng からの直接供給が可能です。統合された円錐形リングを備えた流線型デザインを特徴とするこのアセンブリにより、バックラッシゼロのキーレス摩擦トランスミッションが可能になります。加熱や特殊工具を必要とせず、迅速な取り付けが可能です。サイズがコンパクトで適応性が高く、標準在庫仕様の全範囲で利用可能であり、標準以外のカスタム寸法もサポートしています。オートメーション システム、CNC 機械、軽工業用機器など、中小規模のトルクを必要とする精密伝達アプリケーションに広く適しています。

製品の利点

1. ミニマルな構造

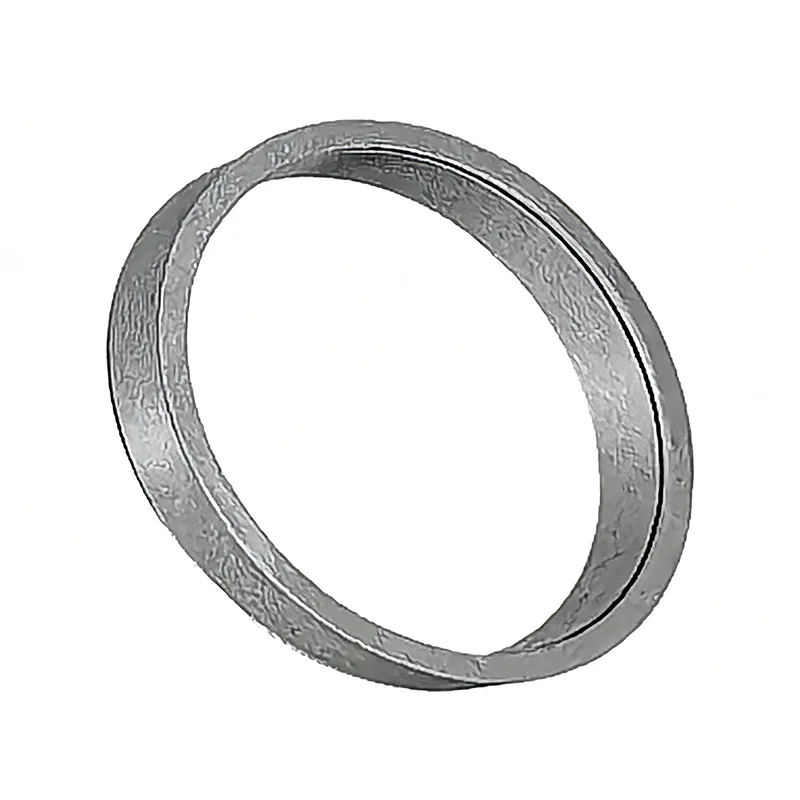

タイプ Z1 ロック アセンブリは、内側と外側の円錐形リングで構成される合理化された一体型構造を採用しています。追加の補助クランプ部品が不要なため、軸方向の全長が短くなり、重量が軽くなります。

これにより、従来の接続コンポーネントに伴う欠点、つまり、かさばったり、過剰なスペースが必要になったりする問題が効果的に解決されます。内部の設置スペースが限られている小型伝送システム向けに設計されており、小型精密伝送機器の標準必須コンポーネントとして機能します。

2. キーレス接続

従来のキー溝接続構造を避けることにより、シャフトとハブに溝加工や穴あけ作業が必要ありません。これにより、シャフト強度の低下、応力集中、キーの摩耗、長期使用時の緩みなどの潜在的な故障モードが根本的に排除されます。

円錐面間の圧縮力による均一な摩擦によりトルクを伝達し、バックラッシのない伝達を実現します。これにより、高い同軸精度とスムーズな動作が保証され、コアトランスミッションコンポーネントの耐用年数が大幅に延長され、長期的なメンテナンスコストと運用コストが効果的に削減されます。

3. 簡単な組み立てと分解

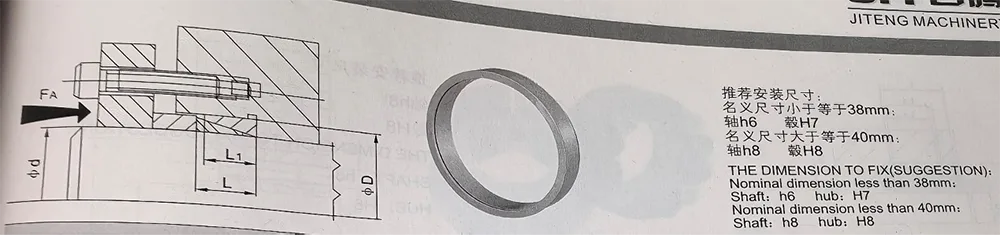

現場での組み立てには、加熱や圧入のプロセスは必要なく、また特殊な工具も必要ありません。端面を加圧するだけで取り付けと確実な固定が迅速に完了します。

分解プロセスは簡単で便利で、取り付け位置により正確な微調整が可能になるため、機器の組み立て、メンテナンス、改造の効率が大幅に向上します。

特定の負荷要件を満たすために複数のユニットを直列に設置することができ、全体の耐荷重能力を効果的に高め、さまざまなトルク伝達条件に対応します。

幅広い用途

タイプ Z1 ロック アセンブリは、小トルクから中トルクを必要とする高精度トランスミッション用途向けに特別に設計されています。幅広い種類の機器と互換性があり、優れた汎用性を提供します。

その主な用途には、自動化機器、包装機械、印刷機械、繊維機械、CNC 工作機械、小型減速機、コンベヤ システム、サーボ ドライブ アセンブリなどに見られる精密伝達機構が含まれます。

製品シリーズ全体は、豊富な在庫を備えた幅広い標準シャフト径を備えています。さらに、この製品は非標準寸法のカスタマイズをサポートしており、さまざまなタイプの機器の独自の組み立て要件や改造要件を満たすことができます。

適応性の利点

取り付けプロセスは非常に簡単で、熱処理、専用工具、複雑な手順は必要ありません。組み立ては軸方向に圧縮するだけで素早く完了し、分解はファスナーを緩めるだけで簡単に行えます。設置位置を自由に調整できるため、設備メンテナンスや部品交換にかかる手間と時間を大幅に削減できます。

使用方法の柔軟性が高く、単一ユニットを単独で使用することも、複数のユニットを直列に積み重ねて耐荷重能力を高めることもでき、さまざまなトルク負荷条件に総合的に適応します。

よくある質問

- Q1: 従来のキー接続と比較したタイプ Z1 ロック アセンブリの最大の利点は何ですか?

- A1: 従来のキー接続では、キー溝の機械加工と穴あけが必要であり、これによりシャフトの構造的完全性が弱まり、応力集中点が生じます。長期間の使用により、摩耗、緩み、トランスミッションのバックラッシュが発生することがよくあります。モデル Z1 はキーレス摩擦ベースのトランスミッション機構を採用しています。シャフトに損傷を与えず、バックラッシュゼロの伝達を保証し、優れた同心度を実現します。その結果、その操作精度と安定性は従来のキー接続をはるかに上回っており、長期にわたるメンテナンスは最小限で済みます。

- Q2: Z1 ロック アセンブリの取り付けには、加熱、圧入、または特殊な機器が必要ですか?

- A2: いいえ。モデル Z1 は「ヒートフリー、プレスフリー」の構造設計を特徴としています。特殊なツールや複雑な手順は必要ありません。標準ボルトを締めて軸方向の圧縮を加えるだけで組み立てが完了します。分解も位置の微調整も非常に便利で、現場での設置のハードルが大幅に下がります。

- Q3: 装置のトルク負荷が大きく、Z1 ロック アセンブリ ユニット 1 つだけでは十分な耐荷重能力がない場合はどうすればよいですか?

・A3: 複数台シリーズの設置構成が可能です。実際の使用条件に基づいて複数のユニットを積み重ねることにより、全体のトルク耐力を効果的に向上させることができます。これにより、大型のロック アセンブリに切り替える必要がなく、中負荷から高負荷の用途に柔軟に適応できるため、優れた適応性と費用対効果が得られます。

- Q4: タイプ Z1 ロック アセンブリと主に互換性があるのはどのタイプの機器ですか?標準以外のカスタマイズは可能ですか?

- A4: この製品は主に、小～中トルク負荷を伴う精密伝動用途向けに設計されています。オートメーション、パッケージング、印刷、繊維、CNC 機械、小型減速機、サーボドライブシステムなどの分野の機器と互換性があります。標準サイズは在庫ですぐに入手でき、標準以外の穴径や特殊な寸法のカスタマイズもサポートしているため、この製品は古い機器の改修や独自の設置要件への対応に最適です。

- Q5: キーレスの摩擦伝動構造ですが、長期使用中に滑りや緩みの心配はありませんか?

- A5: いいえ。Z1 はテーパー面による均一な圧縮摩擦を利用してトルクを伝達します。これにより、均一な荷重分散とバックラッシュのない伝達が保証され、キー接続に一般的に伴う摩耗とその結果生じる遊びが排除されます。しっかりと組み付けて締め付ければ、長時間連続運転でも滑りや緩みに強く、安定した伝達精度が得られます。このため、高精度サーボ システムや連続稼働機械での使用に最適です。
