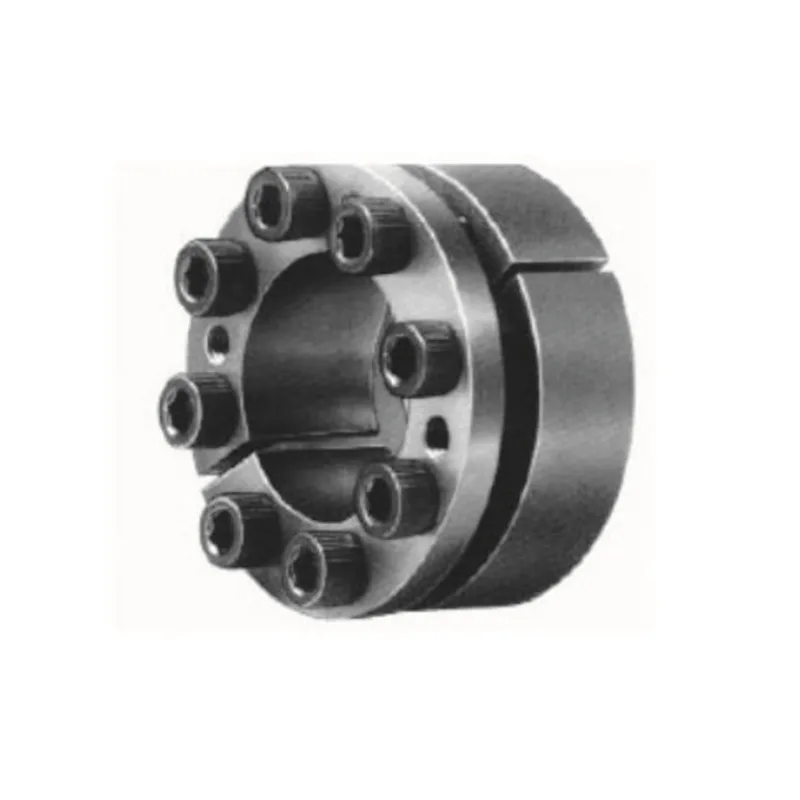

タイプ Z6 ロックアセンブリ

Shanghai Jiteng Machinery Technology Co., Ltd.が製造するタイプZ6ロッキングアセンブリは、超高耐久の大型ロッキングカップリングスリーブです。特大の外径と肉厚構造を採用し、優れた全体的な機械的強度と非常に強力なクランプ力を誇り、究極の高トルクに耐えることができます。超大型重機の重負荷伝動作業条件に最適で、大軸径、超高負荷の伝動シーンにおける最高級のコア接続部品として機能します。

お問い合わせを送信

製品説明

Jiteng は中国のタイプ Z6 ロックアセンブリの専門メーカーおよびサプライヤーです。当社は、強度を高めるために深い熱処理を施した、厚く幅広の一体鍛造合金構造を利用しており、優れた耐荷重能力と環境干渉に対する耐性を備えています。キーレスで熱のない設置設計を特徴とするこのアセンブリは、複数ユニットの直列接続による容量拡張をサポートし、長期間にわたる大きな衝撃荷重に耐えることができます。

Type Z6 Locking Assembly

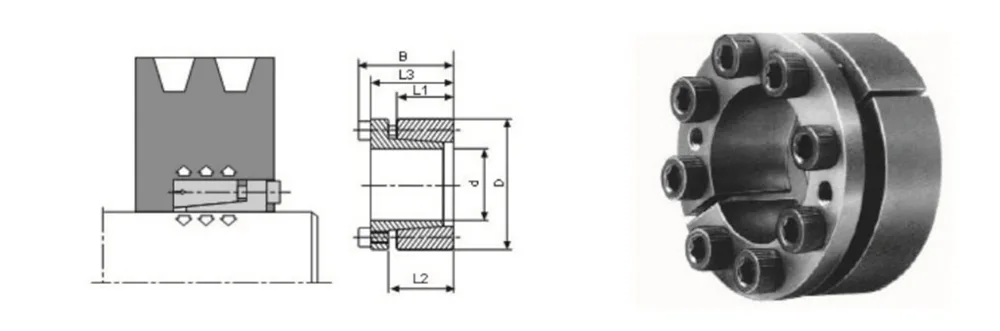

タイプ Z6 ロックアセンブリの基本寸法とパラメータ

寸法					公演		圧力		クランプねじ DIN 912-12.9
dxD [mm]	L3 [mm]	L2 [mm]	L1 [mm]	B [mm]	山 [Nm]	フィート [N]	パスワード [N/mm²]	PN [N/mm²]	数量	タイプ	MS
dxD [mm]	L3 [mm]	L2 [mm]	L1 [mm]	B [mm]	山 [Nm]	フィート [N]	パスワード [N/mm²]	PN [N/mm²]	数量	タイプ	[Nm]
20x47 22x47 24x50	17 17 17	22 22 22	28 28 28	34 34 34	380 410 450	38000 38000 38000	295 270 245	125 125 120	5 5 5	M6x20 M6x20 M6x20	14 14 14
25×50 28x55 30×55	17 17 17	22 22 22	28 28 28	34 34 34	570 630 660	45600 45600 45600	285 255 235	140 130 130	6 6 6	M6x20 M6x20 M6x20	14 14 14
32.60 35×60 38x.65	17 17 17	22 22 22	28 28 28	34 34 34	970 1060 1150	60500 60500 60500	295 270 250	155 155 145	8 8 8	M6x20 M6x20 M6x20	14 14 14
40×65 42×75 45×75	17 20 20	22 25 25	28 33 33	34 41 41	1210 2050 2200	60500 98000 98000	235 300 290	145 170 170	8 7 7	M6x20 M8x25 M8x25	14 35 35
48×80 50×80 55.85	20 20 20	25 25 25	33 33 33	41 41 41	2350 2450 3080	98000 98000 112000	270 260 270	160 160 175	7 7 8	M8x25 M8x25 M8x25	35 35 35
60×90 65×95 70×110	20 20 24	25 25 30	33 33 40	41 41 50	3360 4090 6300	112000 126000 179000	245 255 280	165 175 180	8 9 8	M8x25 M8x25 M10×30	35 35 70
75×115 80×120 85×125	24 24 24	30 30 30	40 40 40	50 50 50	6700 7150 8500	179000 179000 200000	260 250 260	170 170 180	8 8 9	M10×30 M10×30 M10×30	70 70 70
90×130 95x135 100×145	24 24 26	30 30 32	40 40 44	50 50 56	9100 10600 13400	200000 224000 268000	250 260 270	170 180 190	9 10 8	M10×30 M10×30 M12x30	70 70 125
110×155 120×165 130×180	26 26 34	32 32 40	44 44 54	56 56 64	14600 17900 26000	268000 298000 400000	240 250 240	180 180 170	8 9 12	M12x30 M12x30 M12x30	125 125 125
140×190 150×200 160×210	34 34 34	40 40 40	54 54 54	68 68 68	27000 33000 38000	384000 440000 479000	210 230 230	150 170 170	9 10 11	M14x45 M14x45 M14x45	190 190 190
170×225 180×235 190×250 200×260	44 44 44 44	50 50 50 50	64 64 64 64	78 78 78 78	45000 47000 62900 66000	530000 530000 660000 660000	180 170 210 190	130 130 150 150	12 12 15 15	M14x45 M14x45 M14x45 M14x45	190 190 190 190

製品の主な機能

1. 肉厚・幅広・一体鍛造構造

タイプZ6ロッキングアセンブリは、厳選された高品質、高強度の合金鋼原料を使用し、極厚、超幅広の一体鍛造プロセスを使用して形成されます。円錐形の接触面積が大幅に拡大され、均一な軸方向の力の分布が保証されると同時に、長期間にわたって一貫して強力で安定したラジアル方向のクランプ力が提供されます。長期にわたって大規模な静的、動的、および交互の衝撃荷重に耐えることができるため、鉱山、冶金、港湾作業などの極端で強度の高い作業環境に最適です。

2. キーレスおよび穴のないアセンブリ

設置および操作中に、シャフトやハブのコンポーネントにキー溝や位置決め穴を機械加工する必要がないため、ワークピースの元の機械的強度が完全に維持されます。これにより、シャフトの破損、シャフトの歪み、接続の緩み、トランスミッションの故障などの一般的な故障モードが根本的に排除され、その結果、機器のトランスミッションがよりスムーズになり、操作の安全性が大幅に向上します。

3. 熱のない設置。精密な工具は不要

取り付けには、加熱 (焼きばめ) プロセスや高精度の専用工具は必要ありません。ボルトを締めるだけでアセンブリを所定の位置に素早くロックできるため、設置位置を自由に調整できます。長時間の使用でも分解が容易で、焼き付きや詰まりなどのトラブルを防ぎます。さらに、この設計は複数のユニットを直列で使用することをサポートしており、単一コンポーネントのトルク制限を打破して、大規模機器の超高トルク伝達要求に応えます。

4.深熱処理工程

深い焼き戻しと焼き入れの熱処理プロセスにより、製品は高硬度、優れた靭性、および優れた耐圧縮性と変形性を実現します。表面は多層防錆・防食処理が施されており、摩耗、極端な温度（高温および低温）、酸、アルカリ、油汚染に対して優れた耐性を備えています。これにより、アセンブリはさまざまな過酷な動作条件による腐食の影響に耐えることができ、長期にわたる安定したサービスパフォーマンスが保証されます。

パフォーマンス上の利点

1. 超高構造剛性

タイプ Z6 ロックアセンブリの全体構造は非常に高い剛性を備えており、高い最大耐荷重能力と優れた耐振動性を備えています。頻繁な発停、突然の負荷変動、フル稼働での長時間の連続運転などの過酷な動作条件にさらされた場合でも、アセンブリは正確な同軸調整と一貫して安定した伝送精度を維持し、位置ずれ、緩み、滑りなどの問題が発生しません。

2. 効果的な振動減衰と騒音低減

動作振動を効果的に減衰し、トランスミッションノイズを抑制することで、シャフト、ハブ、ベアリングなどのトランスミッションコンポーネントの機械的摩耗を最小限に抑えます。これにより、コンポーネントの劣化速度が大幅に遅くなり、機器の全体的な耐用年数が延長されます。

3. 伝送効率の向上

このアセンブリは、安定したバックラッシュのない摩擦ベースの伝動構造を特徴としており、動力損失を最小限に抑えながら、機械全体の伝動効率を効果的に高めます。これにより、機器の故障率が大幅に減少し、メンテナンスのためのダウンタイムの頻度が大幅に減少するため、企業は全体的な生産効率と運用効率を継続的に向上させることができます。

メンテナンスに関する推奨事項

1. 定期的なボルトの増し締めと点検：頻繁な発停や衝撃荷重がかかる運転条件では、定期的にロックボルトの締まり具合を点検することをお勧めします。長時間の振動により、わずかな緩みが発生する可能性があります。適時に締め直すことで、トランスミッションのミスアライメントや不均一な荷重分散が防止され、高荷重時の滑りの問題が回避されます。

2. 表面の洗浄と腐食検査: タイプ Z6 ロックアセンブリの表面から蓄積したほこり、グリース、酸/アルカリの残留物を定期的に除去し、表面の防食コーティングの完全性を検査します。高湿度、酸性/アルカリ性物質、または油汚染を特徴とする過酷な環境では、アセンブリの構造的完全性を損なう局所的な腐食を防ぐために、損傷した保護層を直ちに修復してください。

3. 直列構成の特別な検査: 複数のロックアセンブリを直列で使用する用途では、個々のロックセットの接触と耐荷重の状態を定期的に検査することが不可欠です。これにより、荷重がすべてのセットに均等に分散され、単一ユニットの過負荷による疲労損傷が防止され、超高トルク荷重を処理するアセンブリ全体の容量が保護されます。

4. 長期運転のための変形スクリーニング: 機器がフル稼働で継続的に運転している場合は、同軸の位置合わせとロックの堅さを定期的に監視して、圧力による変形や疲労関連の危険などの潜在的な問題をスクリーニングします。突然のトランスミッション故障を防ぎ、予期せぬ機器のダウンタイムを回避するために、疲労ライフサイクルの終わりに達したコンポーネントを速やかに交換してください。
