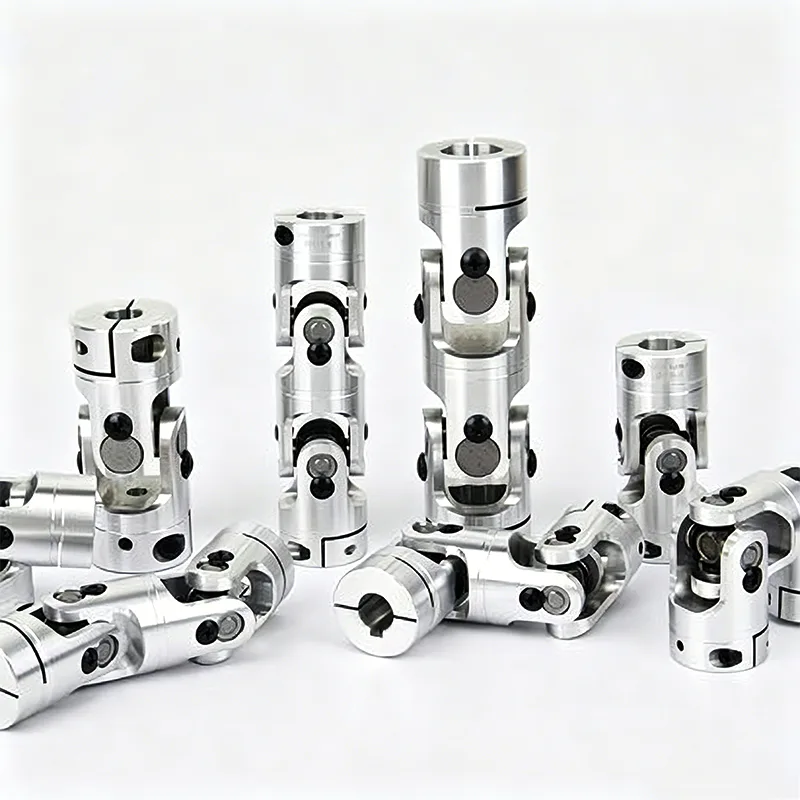

伸縮式ユニバーサルジョイント

テレスコピックユニバーサルジョイントは、従来のユニバーサルジョイントをベースにしてアップグレードされた多機能トランスミッションコンポーネントです。角度を補償するだけの一般的な固定式ユニバーサルジョイントとは異なり、取り付け誤差やフレームの変形、走行振動などによって引き起こされる産業機器の軸間距離の変化や芯ずれ、伝達の詰まりなどの多くの問題を解決できる部品です。

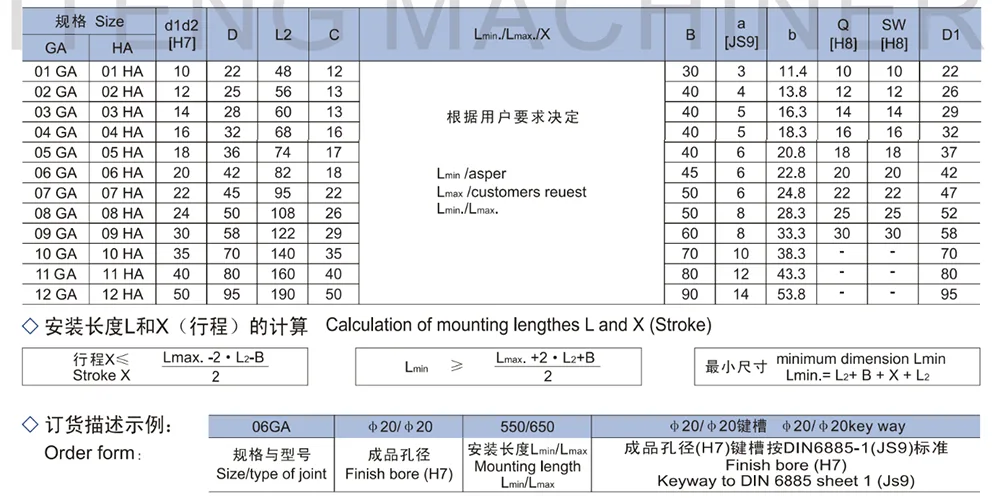

1.精密ダブルジョイント - 伸縮可能、各関節最大関節角度45度

2. より長いシャフト距離のブリッジ

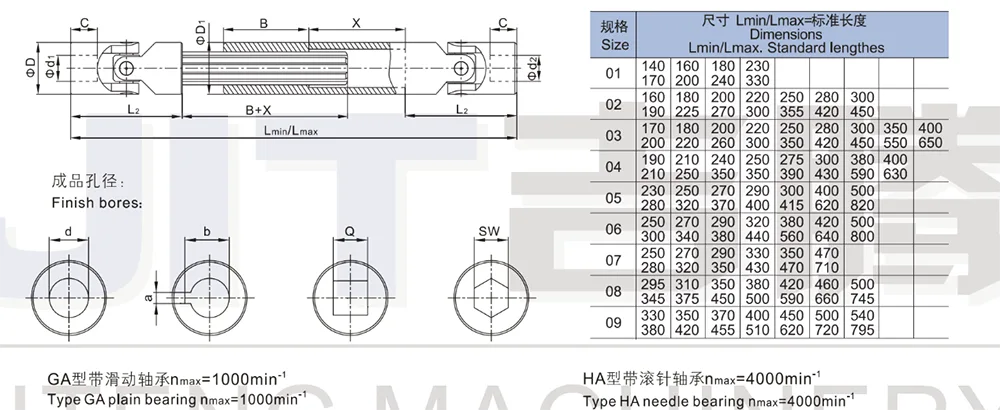

3.GA型（すべり軸受） nmax.=1000min⁻¹

4. タイプHA（ニードルベアリング） nmax.=4000min⁻¹

5. 仕上げ穴 H7 で利用可能 - ご要望に応じてキー溝、六角穴、または四角穴を使用可能

コア構造設計

伸縮式ユニバーサルジョイントは、伸縮式スライド機構とユニバーサル伝達機構を組み合わせた統合複合構造設計を採用しています。構造はコンパクトで、フィット感は正確で、耐久性に優れています。

1. スライド伸縮機構を内蔵

専用のスライド伸縮コンポーネントが内部に装備されており、正確な連携により自由な軸方向のスライドを実現します。追加の分解や調整を必要とせず、機器の実際の距離に応じて有効長を自動的に調整でき、距離が変化する設置シナリオに適しています。

2. ユニバーサルステアリング伝達構造

従来のユニバーサル ジョイントの大角度ステアリングの利点を維持し、2 軸角度オフセット伝達をサポートします。同軸度と小さな角度の制限を打ち破り、複雑な空間レイアウトの電力伝送要件を満たします。

3. 統合統合設計

伸縮機能とユニバーサル機能は、追加の外部アクセサリなしで 1 つに統合されています。全体の構造はシンプルかつコンパクトで、ダイレクトな伝達応答を実現し、分割構造の緩み、過剰なギャップ、伝達遅れなどの問題を効果的に回避します。

動作原理

1. 軸伸縮補償原理

運転中は、内蔵されたスライド構造により自由に伸縮し、装置の発停、荷重変化、ラック変形などによる軸方向の変位を自動的に補正し、軸系の詰まり、引っ張り、応力の蓄積などの問題を解消します。

2. 大角ユニバーサル伝送原理

ユニバーサルヒンジ構造の特性を利用し、2つの軸に大きな角度ずれや非平行度、非同軸度があっても同期回転を保ちます。定格トルクを安定して伝達します。

3. ダイナミックアダプティブバランス伝送

長さ補正と角度伝達を同時に行います。機器の状態の動的な変化にリアルタイムで適応します。取り付けずれや走行変位に自動対応し、常に安定した出力を実現します。

応用シナリオ

伸縮式ユニバーサル ジョイントは、二重補償、高い適応性、動的自己適応という独自の利点を備えており、変位や角度の偏差を伴うさまざまな産業用伝送シナリオに適しています。

・建設機械の伝動システム：エンジニアリング機器のさまざまな動力伝達構造に適応し、機器の動作振動や変形、角度変化などによる複雑な変位条件に対応します。

・搬送・組立ライン装置：コンベアや自動組立ラインに使用され、長期連続運転、軽微な変形、微小な間隔変化を伴う装置の安定した伝達要求に適しています。

- 一般機械および重機: 冶金、鉱山、化学産業などの従来の重機に適応し、粉塵、振動、および大きな負荷変動を伴う複雑な作業条件に対応します。

- 非標準のカスタマイズされた機器: 可変の取り付け間隔、困難なシャフト調整、および頻繁な分解とデバッグの要件を伴う非標準の機器に対して、その適応性は従来の固定トランスミッション コンポーネントの適応性をはるかに上回ります。

よくある質問

Q1: 伸縮式ユニバーサルジョイントと通常のユニバーサルジョイントの根本的な違いは何ですか?

A1: 通常のユニバーサルジョイントは角度偏差の補正のみをサポートしており、軸方向の変位には対応できません。一方、伸縮式ユニバーサル ジョイントは、軸方向の伸びの補償と大きな角度のたわみ機能の両方を備えており、角度の偏差、間隔の変化、走り振れに同時に対応できるため、動的条件により適しています。

- Q2: 装置の動作中に軸方向の動きが発生します。この商品はそのような用途に適していますか？

A2: この製品は、軸方向の変位と動的間隔の変化のために特別に設計されています。自動的に伸縮して変位を補正し、シャフトシステムとベアリングを効果的に保護し、過度の引っ張りによる機器の損傷を防ぎます。

・Q3：設置間隔が一定ではなく、頻繁に分解・デバッグ・調整が必要な場合でも使用できますか？

A3: 自動拡張・調整機能が付いています。正確な距離で設置する必要はありません。分解およびデバッグのプロセスは便利であり、機器の組み立てやその後のメンテナンスの困難さが大幅に軽減されます。

- Q4: テレスコピック構造は伝達精度やトルク安定性に影響しますか?

A4: 当社の工場の製品は、精密なスライドジョイント構造を採用しています。トランスミッションにギャップはありません。伸縮プロセスはスムーズかつ安定しており、トルク損失や伝達遅れはありません。全ての工程で安定した動力伝達を実現します。
