非伸縮式ユニバーサルジョイント

非伸縮式ユニバーサル ジョイントは、伸縮式ユニバーサル ジョイントとは異なる純粋な角度補償伝達コンポーネントです。軸延長機能はなく、装置内の2軸の位置ずれや非同軸伝送の問題を解決するために特別に設計されています。本製品は、機械式伝動システムの中核となる基本部品であり、精密なヒンジ構造により、設置間隔が固定され軸方向の変位調整が不要な機器において、安定かつ効率的な動力伝達を実現します。

当社の工場では、シングルセクション、ダブルセクション、クイックリリースのロック構造に加え、異なる上限速度に対応する滑り軸受とニードル軸受の 2 つの構成をカバーする、幅広い製品を提供しています。最高4000r/minの高速運転にも対応可能です。同時に、さまざまな高精度軸穴カスタマイズにも対応し、標準化された一般建設機械の伝動部品として最適です。

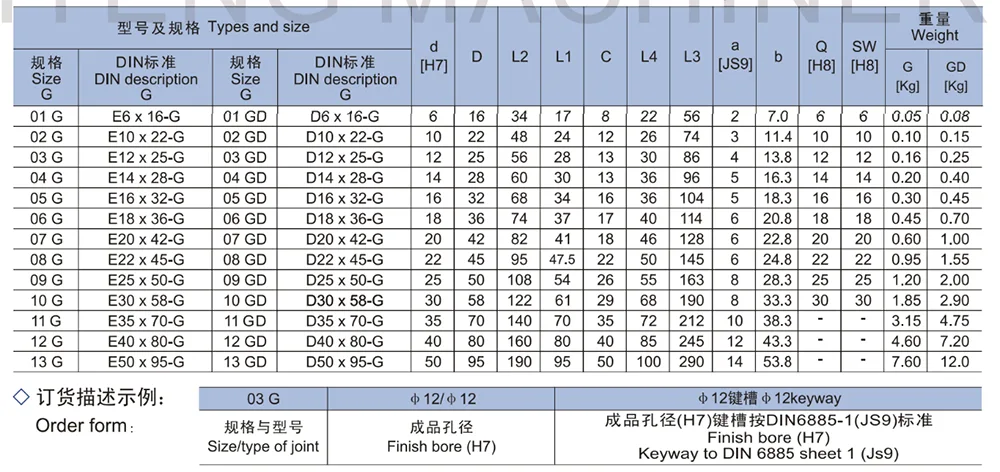

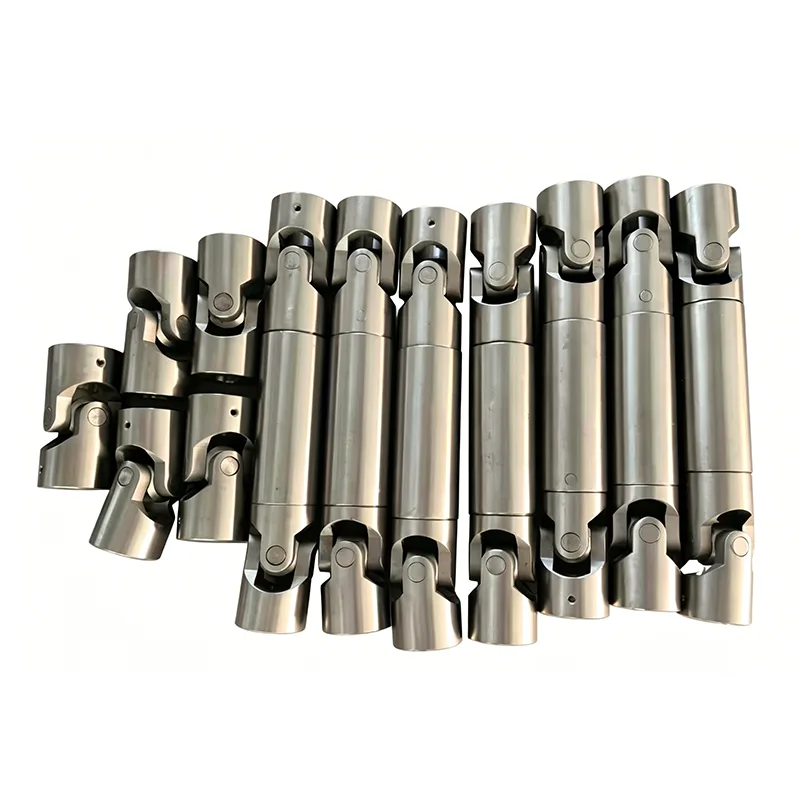

1.最高速度4000min⁻¹まで、一般エンジニアリングの範囲のあらゆる用途に適しています

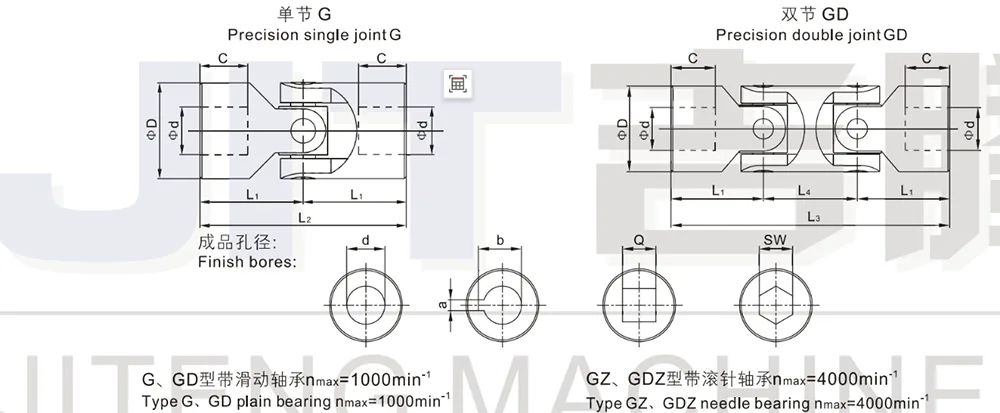

2. G型精密シングルジョイント GD型精密ダブルジョイント

3.各関節の最大関節角度45°

4. 仕上げ穴 H7 で利用可能 - ご要望に応じてキー溝、六角穴、または四角穴を使用可能

5. タイプ G GD (滑り軸受) 軸受設計 nmax= 1000 min⁻¹

6. Type GZ、GDZ (ニードルベアリング) 設計されたベアリング nmax= 4000 min⁻¹

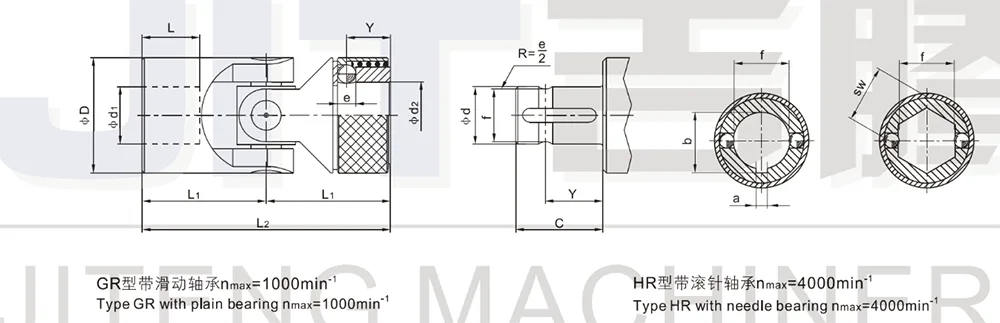

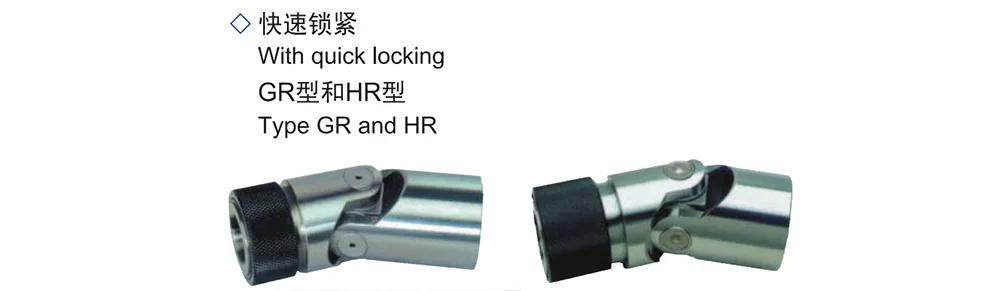

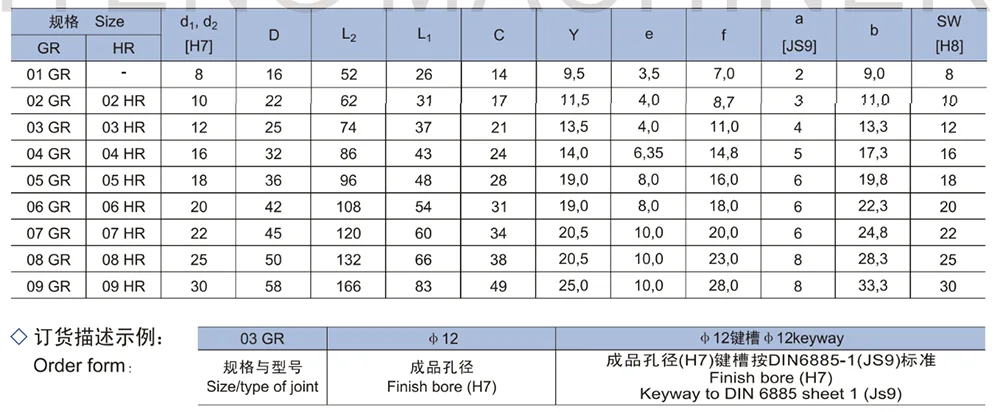

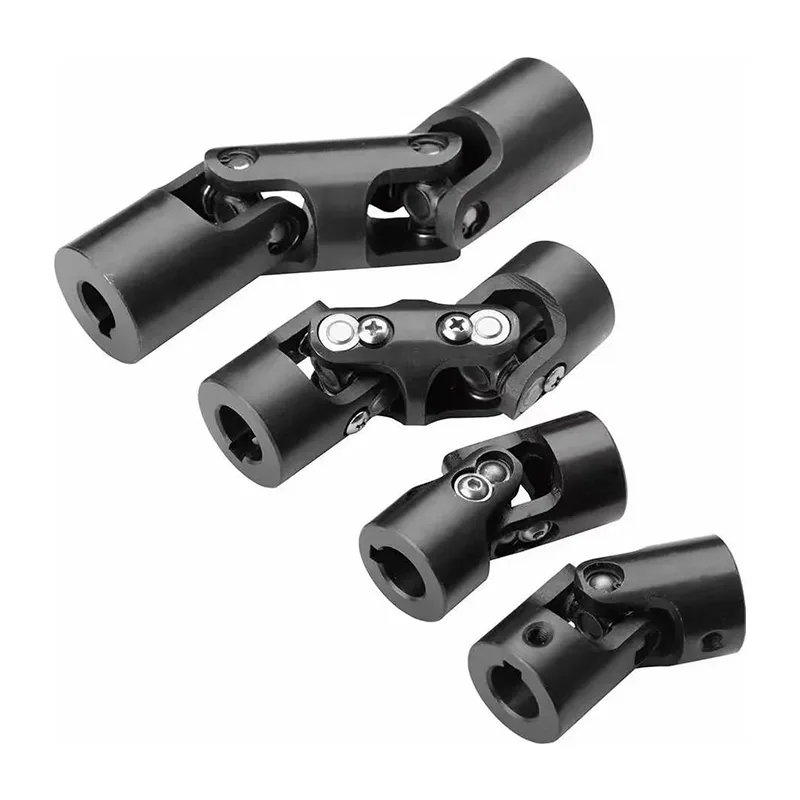

1.クイックロック付き精密シングルジョイント（分離可能）

2. すべり軸受付き GR タイプ nmax= 1000 min⁻¹

3. タイプ HR ニードルベアリング付き nmax.= 4000 min-¹

4.最大関節角度45°

5. クイック ロック (d₂) は、H7 ボアおよび DIN 6885 シート 1 へのキー溝 - JS9 または六角穴でのみ利用可能

応用シナリオ

・一般建設機械設備：非伸縮式ユニバーサルジョイントなので、従来の建設機械の各種伝動方式に対応でき、設置間隔が固定され軸方向の変位補償が不要な条件でも安定して動作します。

・中低速従来伝動装置：すべり軸受モデルは1000r/min以内の中低速の装置に適しており、スムーズな動作と耐久性があり、従来の長期連続運転に適しています。

- 高速精密伝動装置：針状ころ軸受モデルは、4000 r/min の高速動作の要件を満たし、精密および高速自動化装置の伝動シナリオに適しています。

・素早い分解・組立が必要な機器：素早い分解ロックシリーズは、頻繁にメンテナンスや分解が必要な生産ラインや補助機器に適しており、メンテナンス効率の向上に効果を発揮します。

よくある質問

Q1: 固定式ユニバーサルジョイントは軸方向の変位を補償できますか?

A1: 非伸縮式ユニバーサルジョイントは伸縮しない固定構造です。角度ずれ補正のみ対応しており、軸延長機能はありません。これは、装置の軸間隔が固定されており、軸方向の動きがない作業条件にのみ適用されます。

Q2：滑り軸受や針状ころ軸受の種類はどうやって選べばいいですか？

A2: 通常負荷条件が 1000 r/min 以内の中低速用途の場合は、G、GD、GR タイプの滑り軸受を選択してください。 1000 ～ 4000 r/min の範囲の高速伝動シナリオでは、針状ころ軸受の GZ、GDZ、HR タイプを優先的に選択します。

Q3: クイックリリース ユニバーサル ジョイントは、あらゆる穴タイプのカスタマイズをサポートしていますか?

A3: 標準以外のカスタマイズには対応しておりません。クイックリリース構造は、H7 標準穴、DIN 標準フラット キー スロット、または六角穴とのみ互換性があり、ロックの精度と構造の安定性を保証します。

Q4: 適用シナリオに基づいて、単関節ユニバーサル ジョイントと二重関節ユニバーサル ジョイントをどのように区別すればよいですか?

A4: シングルジョイント設計はコンパクトで、小さな角度のオフセット条件に適しています。ダブルジョイントは、より大きな全体の角度偏差に対応でき、複雑な空間伝送レイアウトに適しています。

なぜジテンを選ぶのか？

Jiteng は中国の現地原産工場として、製品の品質と安定性を確保するために工業規格に厳密に従って、非伸縮自在継手の精密加工、組立、検査を独自に完了しています。

- 豊富なモデル: 工場には、高速と低速、シングルセクションとダブルセクション、クイック分解モデルなど、複数のシリーズのモデルが常に在庫されています。外部から調達する必要がなく、すべてのトランスミッションコンポーネントをワンステップで完全に装備できます。

- 高精度カスタマイズ機能: H7 精度穴、国家標準キー溝、および特殊穴のカスタマイズをサポートします。加工公差は厳密に管理されており、互換性が高く、取り付け互換性も高い製品となっています。

- 動作条件パラメータの厳密な検証: 各ユニットは、速度制限、ヒンジ角度、フィット精度を 1 つずつ検査し、高速および低速の両方の条件下でジッターや異常な摩耗がなく、安定した動作を保証します。

- 専門的な選択と配送サービス: お客様の機器の速度、角度、設置方法に基づいてモデルを正確にマッチングできます。共通モデルは直接出荷可能で、標準仕様以外の仕様も迅速にカスタマイズして納品できます。
