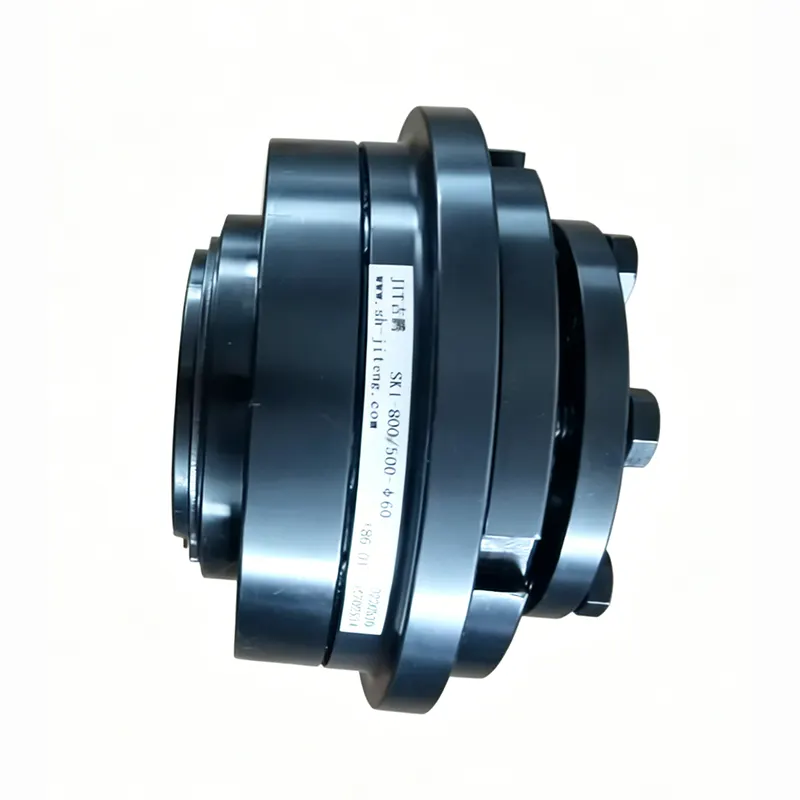

ボールディテントトルクリミッター

ボール ディテント トルク リミッターは、産業用トランスミッション システムで一般的に使用される機械的安全コンポーネントです。鋼球の係合構造を利用して、動力伝達と過負荷保護の二重の機能を実現します。操作前に、実際の現場作業条件に基づいて特定の安全トルク値を事前設定できます。運転中に材料の詰まり、シャフトの焼き付き、突然の負荷サージなどの異常事態が発生した場合、内部の鋼球が着座位置から自動的に外れます。これにより動力伝達が即座に遮断されるため、モーター、減速機、スピンドルなどのコアコンポーネントが根本的に保護され、シャフトの破損、コンポーネントの亀裂、機械本体の構造的損傷などの重大な故障が防止されます。

動作原理

1. 通常の送信状態

装置が正常に動作し、負荷が定格範囲内にある場合、内部の鋼球は対応する凹部内にしっかりと嵌合したままになります。トルクがスムーズに伝達され、変速機全体が正常な作動状態を維持します。

2. オーバーロードトリガーメカニズム

機器の失速、材料の詰まり、または瞬間的な負荷の急増が発生した場合、実際のトルクが事前に設定された安全値を超えた場合、鋼球は圧力によって強制的に設置位置から自動的に外されます。これにより、駆動端と従動端が分離され、動力伝達が急速に遮断されます。

3. 包括的な保護の目標

動力伝達が中断されると、この装置は衝撃荷重が下流のコンポーネントに伝播するのを防ぎます。これにより、モーター、減速機、トランスミッション シャフトなどの重要な構造が包括的に保護され、機器の損傷の可能性が大幅に減少します。

過負荷保護性能

ボール ディテント トルク リミッターは、突然の負荷異常に対処するために特に最適化されています。迅速な応答時間と幅広い保護範囲が特徴で、機器の誤動作による損失を効果的に最小限に抑えます。

1. 瞬時力遮断

材料の詰まり、シャフトのロック、突然の負荷スパイク、または機械的焼き付きなどの状況に直面すると、装置は即座に解放動作を実行します。電力伝達をほんの数秒以内に遮断し、衝撃応力が機器のコンポーネントに影響を与え続けることを防ぎます。

2. 包括的なコンポーネントの保護

モーターの焼損、ドライブシャフトの破損、ギアの損傷、機器のハウジングの変形などの重大な故障を効果的に防止し、部品の廃棄や機器の大規模なオーバーホールにかかるコストを削減します。

3. 全体的な損失の削減

このデバイスは、堅牢な過負荷保護機能により、予定外のダウンタイム、部品交換、生産中断による損失を最小限に抑え、生産ラインの継続的な稼働を保証します。

トルク調整と動作適応性

このデバイスは、細かくセグメント化されたトルク設定とシンプルな調整機構を備えているため、保護パラメータを柔軟に設定して、多様な生産シナリオに適合し、幅広い運用要件に対応できます。

1. マルチレベルの微調整

この製品はトルク設定の多段階微調整をサポートしており、オペレーターは材料の硬さ、加工技術、実際の操作負荷に基づいて安全トルクのしきい値を正確に設定できます。

2. 高負荷対応

保護レベルのスムーズな切り替えが可能で、軽荷重と重荷重が交互に切り替わる運転条件にも容易に対応できるため、切断、混合、搬送、組立などのさまざまな作業段階に適しています。

3. 普遍的な適応性

ボールディテントトルクリミッターは、優れた多用途性を提供します。ホスト機器に大きな構造変更を必要とせず、新しい機械に事前に取り付けられたコンポーネントとして、または既存の機器の改造ソリューションとして直接取り付けることができます。

リセット方法とダウンタイムの最適化

1. 多様なリセットオプション

障害が解消され、負荷が通常のレベルに戻ると、装置を低速で回転させるだけで、装置は自動的に再作動し、リセットされます。あるいは、現場の状況に基づいて手動リセット方法を採用することもでき、2 つのモード間の柔軟な切り替えが可能になります。

2. 非分解操作

リセットプロセス全体では、機器のハウジングやトランスミッションコンポーネントを分解する必要がないため、操作手順が簡素化され、手作業の負担が軽減されます。

3. ダウンタイム期間の短縮

合理化された障害解決とリセット手順により、生産ラインのダウンタイムが可能な限り最小限に抑えられ、生産能力の損失が軽減され、安定した生産リズムが保証されます。

適用条件と適用シナリオ

ボール ディテント トルク リミッターは、その構造的および性能上の利点を活用して、断続的な動作や変動負荷を伴うさまざまな伝達機構と互換性があり、多くの産業分野で幅広い用途が見出されます。

1. 一般的な動作条件

材料の詰まり、突然の負荷変動、断続的な衝撃負荷を受けるトランスミッション システム向けに特別に設計されています。頻繁な起動と停止が必要な生産装置や、非常に変化しやすい条件下での動作が必要な生産装置に最適です。

2. 資材運搬装置

さまざまなコンベヤ、フィーダ、組立ラインに適用でき、搬送プロセス中の材料の蓄積や詰まりによって引き起こされる過負荷の問題に効果的に対処します。

3. 軽工業用加工機械

包装機械や木工機械などの加工設備に適しています。切断、巻き取り、コイリングなどの作業に適しており、加工中に発生する瞬間的な衝撃荷重に効果的に耐えます。

4. 自動化生産ライン・軽産業機器全般

自動化された生産ラインと標準的な軽工業用機器の全範囲をカバーし、連続運転に従事するトランスミッション機構に長期にわたる信頼性の高い安全保護を提供します。

製品構造と所有コストの利点

1.充実の仕様と高い互換性

全製品シリーズとして充実した仕様を取り揃えており、標準モデルも在庫しております。コンポーネントは高度に標準化されており交換可能であるため、取り付けと交換が迅速かつ便利になります。

2. 耐久性に優れた構造とメンテナンスの容易さ

内部コンポーネントは堅牢で堅牢であり、摩耗しやすい部品の数は最小限に抑えられています。工場で精密に組み立てられているため、日常運用には専門的なメンテナンスが不要で、運用・保守の負担を大幅に軽減します。

3. 総合的に優れた費用対効果

設備の点検や部品交換の頻度を効果的に削減します。長期的には、その後の投資コストを大幅に抑制し、その結果、全体的な所有コストが削減され、明確な経済的価値が得られます。

よくある質問

1. Q: ボールディテントトルクリミッターは過負荷保護を実現するためにどのような構造メカニズムに依存していますか?

A: ボール ディテント トルク リミッターは、動力伝達にスチール製のボールとディテントの係合機構を利用しています。これは、センサーやコントローラーなどの電気コンポーネントを必要とせず、全体的に純粋な機械システムとして動作し、動力伝達と過負荷解除の両方をその物理的構造のみに依存しています。この設計により、粉塵、油、グリースが特徴の複雑な環境でも安定した動作が保証されます。

2. Q: 負荷要件は生産段階ごとに異なるため、トルクパラメータはオンデマンドで調整できますか?

A: 多段階のきめ細かなトルク調整に対応しています。オペレータは、材料の硬さ、加工技術、リアルタイムの負荷条件などの要素に基づいて安全トルクのしきい値を柔軟に設定できるため、ユニットは軽負荷と重負荷が交互にかかるシナリオに簡単に適応できます。

3. Q: 過負荷によりデバイスが切断された後のリセット手順は複雑ですか?

A: 操作は非常に簡単です。デバイスやそのトランスミッションコンポーネントを分解する必要はありません。障害が解消され、通常の負荷状態が回復すると、デバイスは低速で動作すると自動的にリセットされます。あるいは、手動リセット モードを選択することもできます。プロセス全体を 1 人で完了できるため、生産を迅速に再開できます。

4. Q: 日常的な使用には定期的な注油や特別なメンテナンスが必要ですか?

A: この製品は、摩耗しやすい部品を最小限に抑えた堅牢な内部構造を備えています。通常の動作条件下では、長期の動作でも潤滑、定期的なオーバーホール、または同様のメンテナンス作業は必要ありません。ユーザーは定期的に稼働状況を監視するだけで済むため、保守や運用の負担が最小限に抑えられます。
