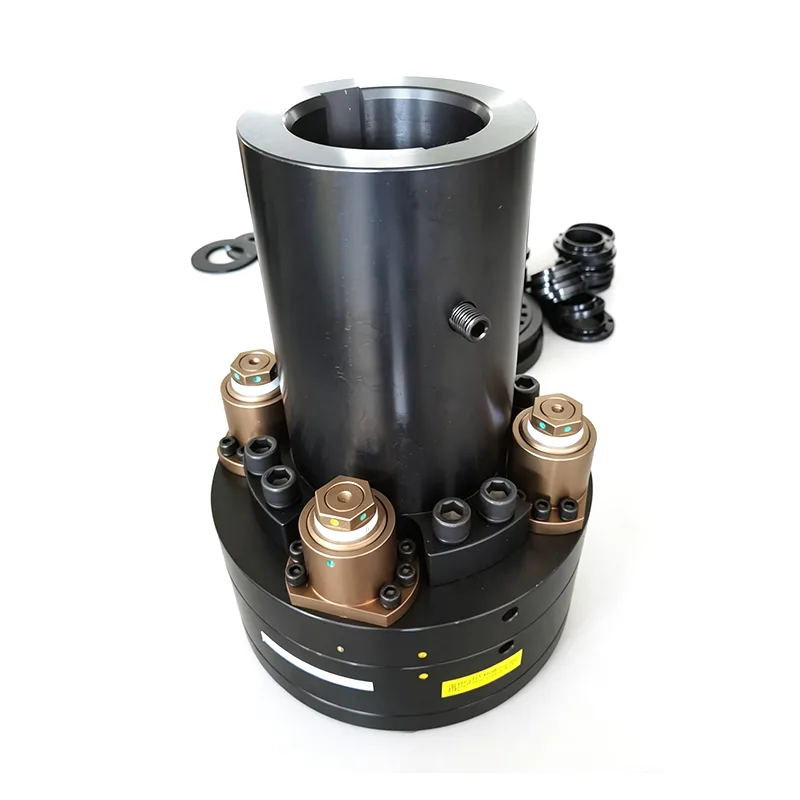

ピン型トルクリミッター

ピン タイプ トルク リミッタは、高剛性の純粋に機械的な過負荷保護コンポーネントであり、現在産業用動力伝達システムで使用されている最も汎用性の高い制限および安全装置の 1 つです。皿バネと連動ピンを組み合わせた構造設計により、バックラッシゼロの動力伝達を実現します。従来のボールタイプやローラータイプの製品と異なり、この設計により、伝達全体の剛性が優れ、衝撃荷重に対する優れた耐性が得られます。機器がジャミングや突然の負荷サージなどの過負荷状態に遭遇した場合、内部のピンが自動的に外れて圧力が解放され、動力伝達が瞬時に遮断され、トランスミッション シャフトの破損やギアの損傷などの重大な機器の故障が防止されます。

コストと経済的な観点

1.総合的なコストパフォーマンスが高い。ピンタイプトルクリミッタの主要部品は耐久性に優れ、交換頻度が低いため、部品調達費を削減できます。

2.シンプルな構造で分解・メンテナンスが容易です。高度な専門機器は必要ないため、維持にかかる人件費が削減されます。

3.シャフトの破損、ギアの破損、機器の損傷を効果的に防止し、メンテナンスコストと生産ダウンタイムの損失を大幅に削減します。

4.カスタマイズされたモデルマッチングのための完全な仕様範囲を実現し、過剰なパフォーマンスの冗長性によって引き起こされる不必要なコストを回避します。

動作原理

1.通常動力伝達

シンブルは皿バネによってドリブンディスクの位置決め溝に押し付けられます。駆動ディスクと従動ディスクがしっかりとフィットし、ガタつきがなく安定したトルクを伝達します。

2.Overload Disengagement

突然の負荷サージまたは失速により、実際のトルクが事前に設定された制限を超えます。シンブルはスプリングの圧力に抗して押し上げられ、2 枚のディスクが瞬時に分離され、動力伝達が遮断されます。

3.シャットダウン後の手動リセット

トラブルシューティング後は、装置の動作が停止している間にフランジを回転させてクランプ位置を調整します。押すとリセットされ、電力伝送が再開されます。

トランスミッション適合性

噛み合い構造により高い伝達剛性を実現。発進・停止・変速時のガタつきや振動がなく、安定した均一な出力を実現します。ピンタイプのトルクリミッタは、正転・逆転時に方向切換時の伝達故障がなく確実に機能し、定速・断続・衝撃動作モードに対応しています。

調整と操作

校正された調整構造を備えています。ナットを回転させて皿ばねのプリロードを直線的に調整すると、明確なトルクレベルが表示されます。高度なツールを必要としない簡単なコミッショニングにより、多様な負荷保護要件に合わせて保護制限を現場で迅速に設定できます。

耐環境性

完全密閉構造により、内部部品への塵埃、水分、油の侵入を防ぎます。金属材料で作られたピン タイプ トルク リミッターは、極端な温度や機械的振動に耐性があり、鉱山、化学工場、屋外作業場などの過酷な環境でも安定して長期にわたる動作を保証します。

よくある質問

1. Q: ピンタイプトルクリミッターの基本的な動作原理は何ですか?

A: 通常の動作中は、皿バネがピンをドリブン プレートの位置決め溝にしっかりと押し込みます。ドライビングプレートとドリブンプレートが密着し、バックラッシのない安定したトルク伝達を実現します。負荷が急増したり、機器が詰まり、実際のトルクが事前に設定された制限を超えた場合、ピンはバネ圧力に勝って外れます。これにより、ドライブプレートとドリブンプレートが急速に分離し、動力伝達が遮断されます。障害が解消されたら、装置を停止し、フランジを係合スロットに位置合わせし、圧力を加えてピンをリセットすることで、ユニットをリセットして通常の伝送を再開できます。

2. Q: 製品は動作中にトランスミッションのバックラッシュや振動の問題を示しますか?

A: ピンタイプトルクリミッターは精密な噛み合わせ構造を採用しており、伝達全体の剛性が高くなります。装置の起動時、停止時、変速時に変速機のバックラッシなく動作します。ユニットは目立った振動もなくスムーズに動作し、均一で安定した出力を提供し、トランスミッション システムの継続的かつ信頼性の高い動作を保証します。

3. Q：正逆回転の切り替えが必要な機器にも有効に使用できますか？

A: このピンタイプのトルクリミッターは、双方向動作(正逆両方向)に対応しています。方向を切り替えるときに、伝送障害や妨害の問題が発生しません。さらに、定速連続運転、断続運転、衝撃荷重を伴う用途など幅広い運転モードに対応しており、幅広い作業条件に適しています。

4. Q: この製品は、粉塵、湿気、油汚れなどの過酷な環境でも使用できますか?

A: 本製品は完全密閉構造となっており、塵埃、水分、油分などの侵入を防ぎ、内部部品への影響を与えません。このユニットは完全に金属材料で構成されているため、極端な温度や機械的振動に耐性があり、鉱山、化学プラント、屋外作業場などの複雑な産業環境でも長期間安定して動作できます。

5. Q: 定期的にどのようなメンテナンスが必要ですか?全体的なメンテナンス プロセスは難しいですか?

A: 本製品はシンプルな構造となっておりますので、分解・組立が容易です。定期的なメンテナンス手順は簡単で、複雑な操作や特殊なツールは必要ありません。完全に密閉された保護設計のおかげで、内部コンポーネントは外部の汚染物質から十分に保護されています。したがって、通常の動作条件下では、メンテナンスの必要性は最小限で済み、その結果、長期にわたって全体的な運用およびメンテナンスのコストが削減されます。

6. Q: この製品との使用に最適な伝送機器の種類はどれですか?

A: ピンタイプトルクリミッターは、高い伝動剛性、耐衝撃性、優れたシール性と保護機能により、鉱山、化学、屋外などの環境で動作するさまざまな種類の伝動装置に最適です。これは、頻繁な方向変更、断続的な動作、または一時的な衝撃荷重に耐える能力を必要とする機械や、ひどい粉塵、油汚れ、または高湿度を特徴とする現場環境に設置される機器に特に最適です。
