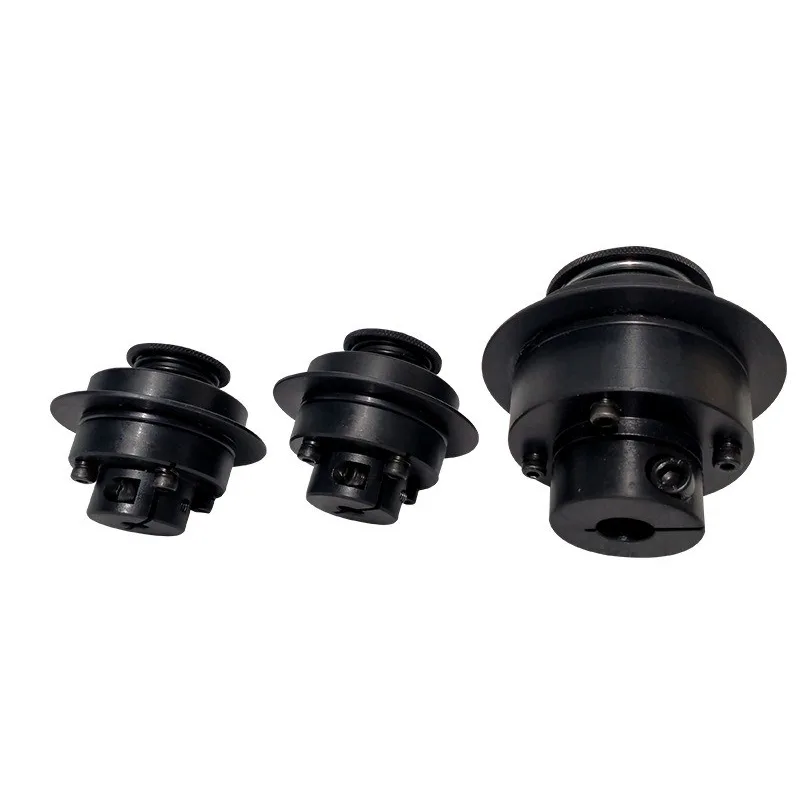

ローラー式トルクリミッター

ローラータイプのトルクリミッターは、産業用トランスミッションシステム内で広く使用されている機械的安全コンポーネントです。成熟したローラー噛み合い構造を採用し、正確なトルク制御を実現します。電子制御の安全装置とは異なり、過負荷保護動作の実行は機械的メカニズムに完全に依存しています。

機器が妨害、失速、過剰な負荷などの異常な動作状態に遭遇すると、機器は自動的にスリップして切り離され、電力伝達が遮断されます。これにより、故障の原因が防止され、モーター、減速機、スピンドルなどの重要なコンポーネントがシャフトの破損やコンポーネントの破損などの問題から保護されます。

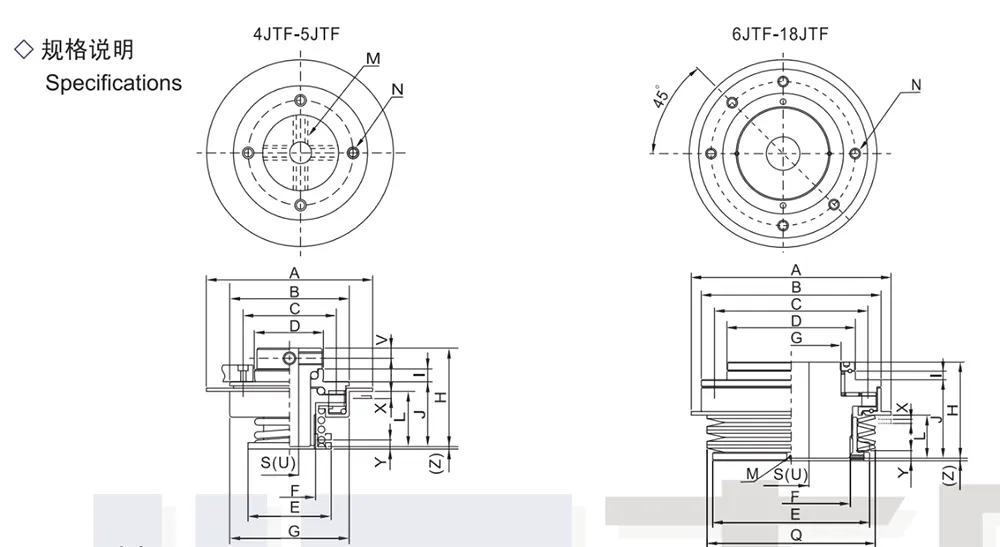

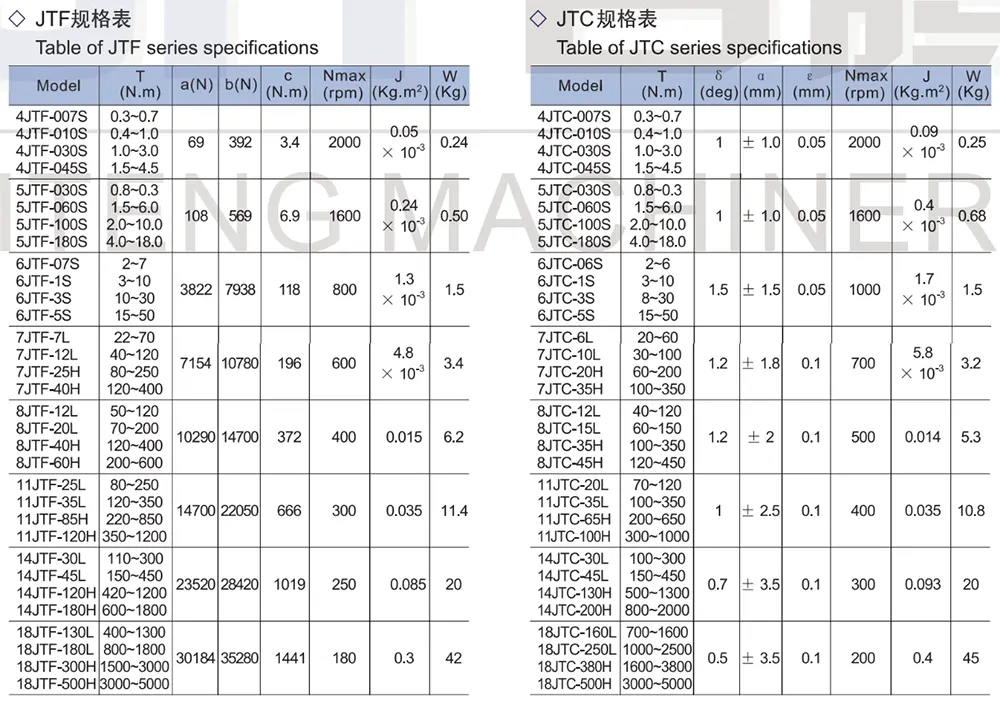

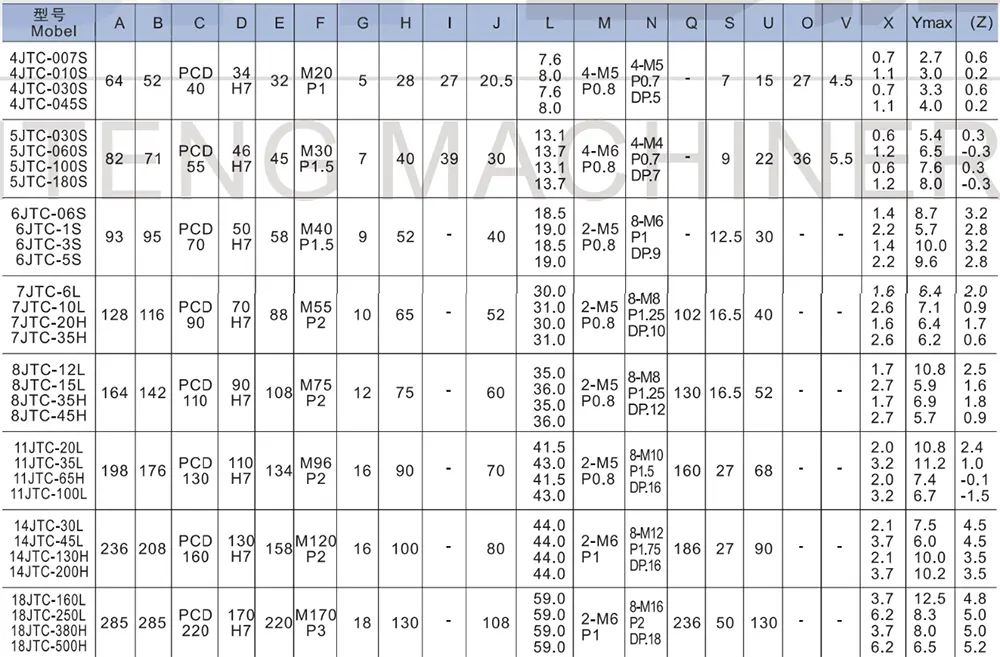

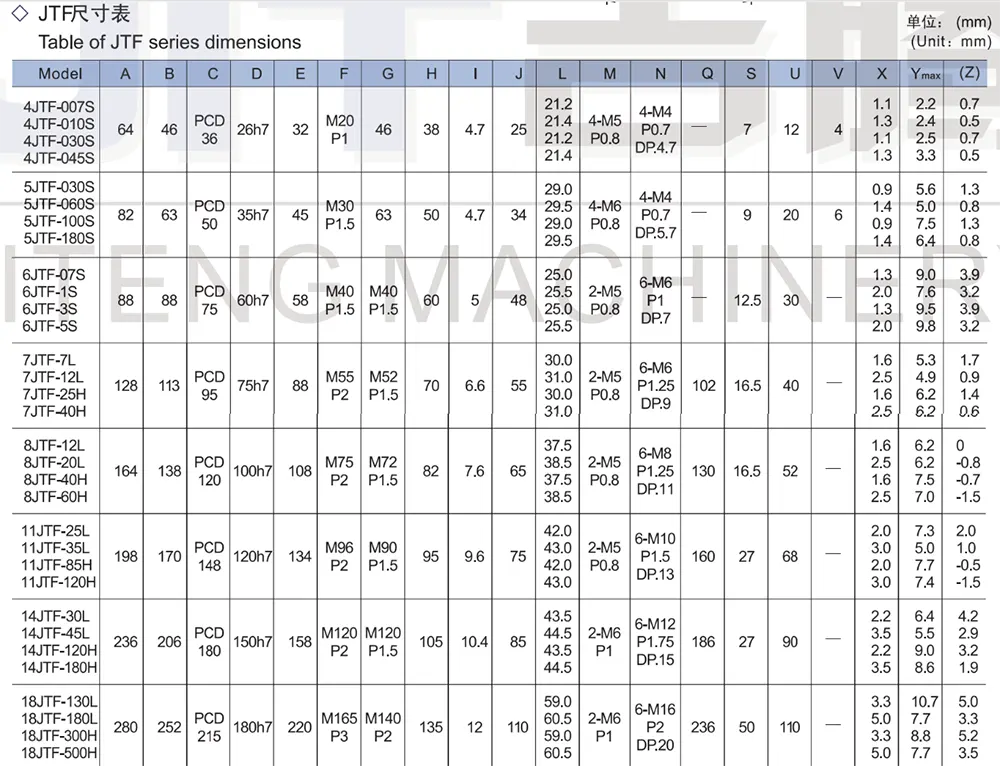

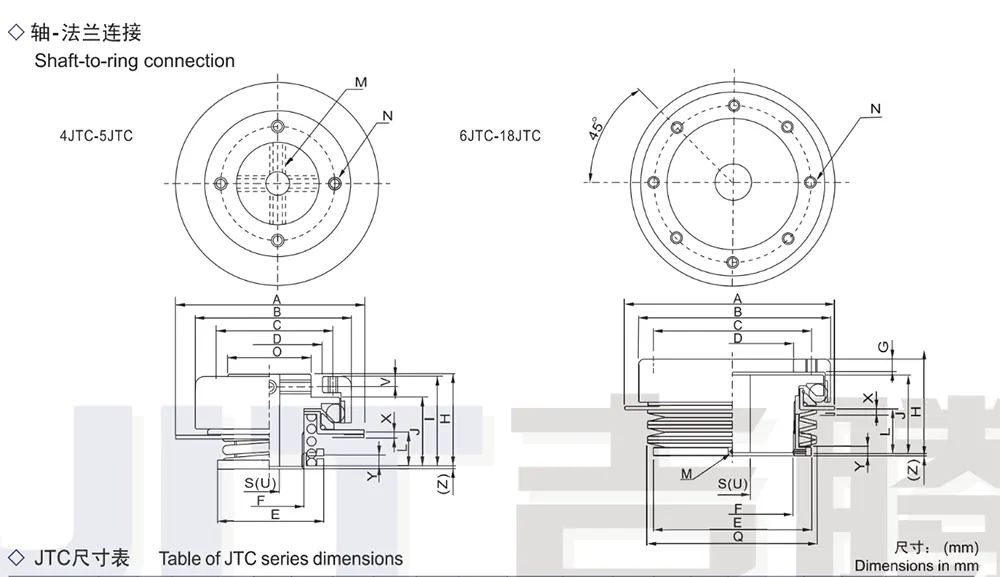

仕様

(M)：トルク調整ナット内の止めねじの穴径とピッチ。

(N)：取付ボルト穴の深さです。

(S): 下穴の寸法。

(U)：加工可能な最大穴径。

(X):過負荷時の検出圧板の跳ね返り距離。

(Ymax)：トルク調整ナットの最大ゆるみ長さ。

(Z): スプリング無負荷時のトルク調整ナットの高さ。

(T)：トリップトルクの調整範囲。 (δ): 最大許容角度ずれ誤差。

(α)：接続された2つの軸心の間の最大許容アキシアルすきま。

(ε): 最大許容平行（オフセット）ずれ誤差。

(Nmax): 最大許容回転速度。

(J): トルクリミッターの慣性モーメント。

(W): 重量。

注1：すきま誤差は軸方向距離の最大許容値である設定寸法Hにより決まります。

注2：平行（オフセット）ずれ誤差は、トルク伝達用鋼球の最大公差を示します。

注3：Nmax（RPM）を超える回転数でご使用の場合は、弊社までご相談ください。

製品の構造と動作原理

ローラータイプのトルクリミッターは、純粋に機械的な統合設計が特徴です。過負荷保護を提供するために物理的な接続と解放に依存しています。動作ロジックはシンプルで信頼性が高く、長期使用でも故障のリスクが低くなります。

・コア噛み合い構造：ユニット全体にローラー噛み合い伝達機構を採用。部品は精密加工されており、噛み合いクリアランスが最適化されており、通常の状態で安定したトルクを伝達し、機器のスムーズな動作を保証します。

- 過負荷解除原理: 装置が詰まり、ロックアップしたり、負荷が事前に設定された制限を超えたりすると、加えられた力によって内部ローラーが変位します。この装置は自動的にスリップして係合を解除し、動力伝達を急速に遮断し、衝撃荷重がスピンドルやモーターに直接伝わるのを防ぎます。

- リセットおよび回復ロジック: 機器の障害が解消され、負荷が通常のレベルに戻ると、機器全体を分解することなく、デバイスはすぐに再作動して通常の送信状態にリセットできます。これにより、メンテナンスに必要なダウンタイムが大幅に短縮されます。

コア機能と調整機能

- 正確なトルク設定: トルク値の無段階で柔軟な調整をサポートし、機器の保護しきい値を正確に定義できます。オペレータは、装置の特定の負荷、出力、および必要な安全レベルに合わせてパラメータを自由に構成できます。

- 迅速な過負荷応答: 失速、材料詰まり、過負荷などの異常状態が発生した場合、ローラー タイプ トルク リミッターが瞬時に解放し、電源を遮断します。その非常に敏感な反応は衝撃力を即座にブロックし、それによって機械全体の重要なコンポーネントを保護します。

- 純粋な機械的制御設計: このユニットは完全に機械的な構造を備えています。電子コントローラー、センサー、その他の電気コンポーネントは含まれていません。外部電源や制御信号を必要としないため、回路の老朽化や信号の誤動作に伴う潜在的な故障リスクが根本的に排除されます。環境適応性と設置上のメリット

このデバイスは、作業現場で見られる複雑な動作条件に合わせて最適化されており、強力な干渉耐性と幅広い設置の汎用性を備えており、さまざまなトランスミッションおよびアセンブリ構成と互換性があります。

- 過酷な環境への耐性: 干渉に対する優れた耐性を備えています。激しい粉塵の蓄積や油汚れ、装置の連続振動などの条件下でも安定した動作を維持し、あらゆる過酷な生産環境に適しています。

・コンパクトな本体設計：全体の構造を合理的かつコンパクトにし、従来の摩擦式トルクリミッタに比べ体積を大幅に小さくし、設置スペースをとらず、コンパクトな自動化装置のレイアウトに最適です。

- 汎用性の高いアセンブリ互換性: 構造の汎用性が高く、シャフトエンド取り付け、フランジ取り付け、チェーンまたはベルトドライブなどのさまざまな標準的なトランスミッションアセンブリ方法に対応しており、大部分のトランスミッションシステムと互換性があります。

パフォーマンス上の利点

- 高いトルク制御精度: 明確で正確な保護しきい値が特徴です。通常の負荷では、損失ゼロで安定した効率で電力伝送が行われます。重大な過負荷状況では、ミリ秒以内に電力伝送を中断することができ、安定した信頼性の高い保護を保証します。

・耐衝撃性と疲労耐久性：頻繁な装置の起動・停止により発生する交流荷重や、材料詰まりによる瞬間的な衝撃荷重に耐えることができます。優れた耐疲労性により、ローラータイプトルクリミッターの全体的な耐用年数が効果的に延長されます。

- スムーズな無負荷リセット: 過負荷障害が解消されると、デバイスは無負荷状態でスムーズにリセットし、詰まりやリセットの失敗などの問題を回避し、生産ラインが迅速に動作リズムを再開できるようにします。

応用分野

・搬送機械：各種材料コンベヤ、ホイスト、供給装置。搬送プロセス中の材料の蓄積や詰まりによって引き起こされる突然の過負荷の問題を解決するために特別に設計されています。

- 軽工業用加工装置：包装機械、木工機械、印刷機械。高頻度の起動/停止や瞬間停止の影響を受けやすい軽工業用機器に特有の動作条件に最適です。

- 化学および自動化装置: 化学輸送システム、自動組立ライン、およびインテリジェント処理装置。連続的で中断のない稼働が必要な工業用生産ラインに 24 時間 365 日の過負荷安全保護を提供します。

よくある質問

・Q1：ローラー式トルクリミッターと摩擦式トルクリミッターの違いは何ですか？

A1: ローラータイプの機構は、確実な係合伝達に合金鋼ローラーを使用し、係合解除には精密な機械構造を使用しています。これにより、優れたトルク精度と優れた再現性が得られます。対照的に、摩擦タイプの機構は過負荷保護を摩擦プレートの滑りに依存しているため、一般に精度が低くなり、摩耗しやすくなります。したがって、ローラータイプのモデルは、頻繁に詰まりが発生する自動化装置、高頻度の起動/停止サイクル、または高度な保護精度が必要な用途に適しています。

- Q2: 操作にはセンサーが必要ですか?

A2: この製品は純粋に機械的な過負荷保護装置です。センサー、電子制御モジュール、外部電源は必要ありません。動力伝達と過負荷解除の両方を内部のローラー構造のみに依存しています。この設計は干渉に対する優れた耐性を備えているため、粉塵、油汚れ、高湿度など、電子制御コンポーネントが不適切な過酷な動作環境に非常に適しています。

- Q3: ローラータイプトルクリミッターが推奨できない使用条件は何ですか?

A3：長時間連続して滑りを伴う用途には適しません。機器が力の瞬間的な遮断ではなく、過負荷状態の持続的な緩衝を必要とする場合は、代わりに摩擦タイプの機構を選択することをお勧めします。ローラータイプの機構は、瞬間的な失速、材料の詰まり、または突然の突然の過負荷保護要件を伴うシナリオに最適です。

- Q4: おおよその耐用年数と定期的なメンテナンスはどのくらい必要ですか?

A4: 合金鋼ローラーは摩耗と圧縮の両方に優れた耐性を持っています。通常の使用条件下では、標準的な摩擦タイプの製品の寿命を大幅に上回ります。定期的なメンテナンスでは頻繁に注油する必要はありません。ユーザーは定期的に表面の埃や油の残留物を清掃し、トルク設定値を確認するだけで済みます。したがって、メンテナンスコストが非常に低くなります。
