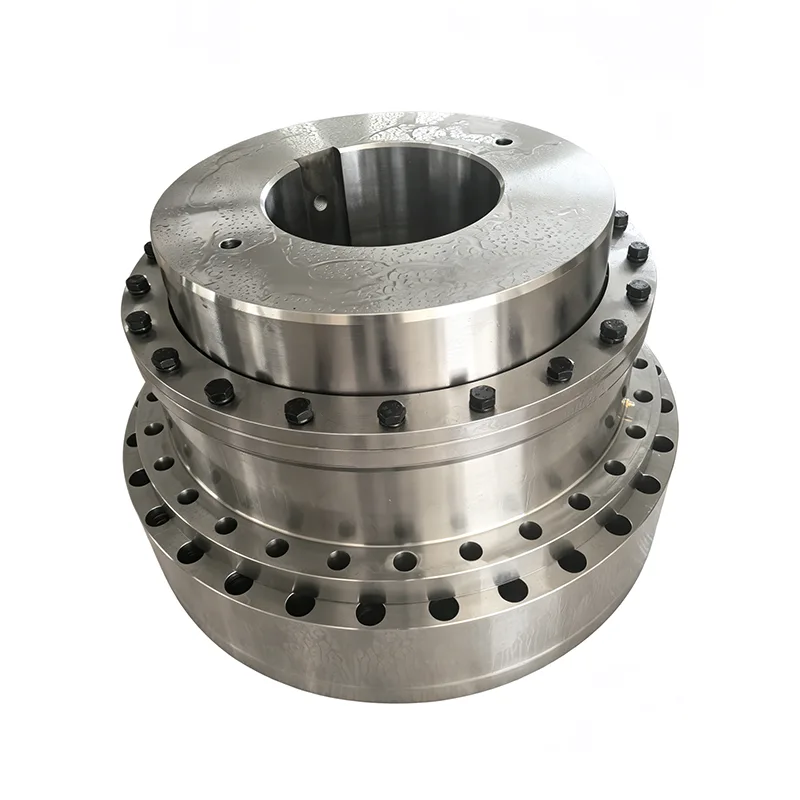

GICL型ドラムギヤカップリング

GICL タイプ ドラム ギア カップリングは、産業用動力伝達システムの主要な頑丈な接続コンポーネントとして機能します。凸状（クラウン付き）の外歯と真っ直ぐな内歯を組み合わせた独自の噛み合い構造を利用し、歯の湾曲形状を利用して取り付けずれを多方向に補正することで、ずれ補正機能が限られている標準的な直歯ギアカップリングの限界を克服します。

この製品は、優れた最大トルク容量と最小限の動力損失を備えています。ボールミルやクラッシャーなどの重機の連続全負荷運転を長期間にわたってサポートできるほか、屋外の過酷な環境で動作する高精度のトランスミッションアセンブリや機器にも最適です。

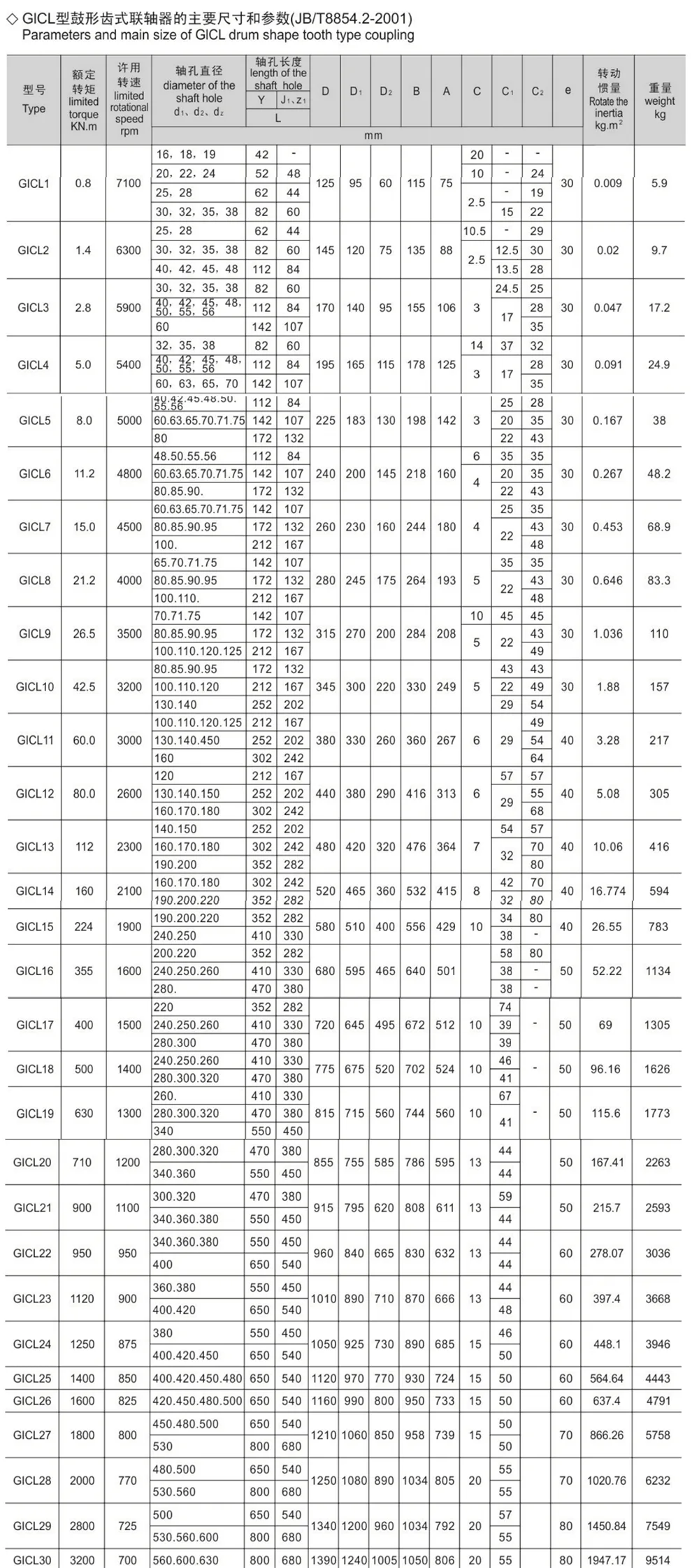

1. 質量および慣性モーメントは、軸長の最小径と最大長さにより算出した近似値です。

2. シールリングはゴムフェルトによる円形面を採用しています。

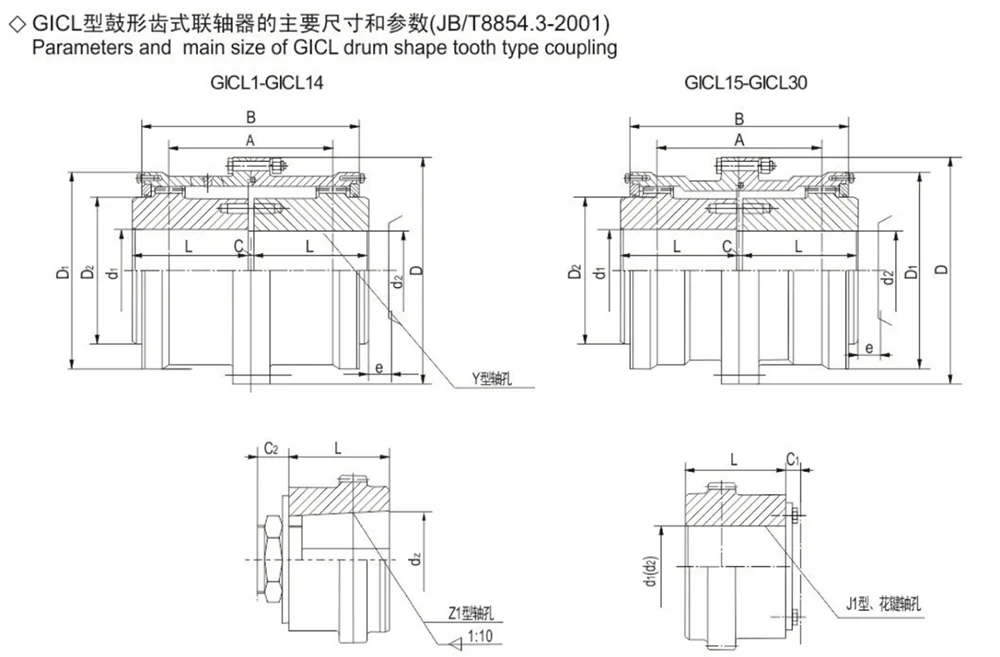

3. 必要に応じて、J1 アクスル穴は端にブロック リングを使用できません。

4. 方向補正を許可1° 30'

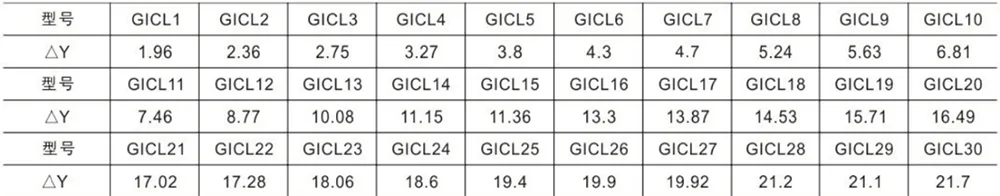

5. 半径方向の補正を許可します。Y は次のリストに従っています。

パフォーマンス上の利点は何ですか?

1. 超高負荷容量と省エネ伝送

GICL型ドラムギヤカップリングは、定格トルク容量に優れ、動力伝達損失が極めて少なく、高い伝達効率を実現します。長時間の全負荷運転でも省エネとコスト削減を促進し、高出力重機の継続的な電力需要に効果的に対応します。

2. クラウン歯による多次元の位置ずれ補正

湾曲した歯形によってもたらされる固有のすきまを利用する独自のクラウン付き歯車構造のおかげで、カップリングは軸方向、半径方向、および角度の位置ずれを同時に補正できます。これにより、機器の組み立て中に正確な同軸調整を達成するという業界全体の課題が効果的に解決されます。

3. スムーズな動作、騒音の低減、長期保護

カップリングは動作中に固有のクッション効果と振動減衰効果を提供し、その結果全体的な騒音レベルが低くなります。高速と低速の両方の動作条件でスムーズな動力伝達を確保し、機械全体の振動とコンポーネントの摩耗を効果的に低減し、トランスミッション システム全体の耐用年数を延ばします。

あらゆるシナリオにわたるユニバーサルなアプリケーション

1. 重機用標準部品

GICL型ドラムギヤカップリングは、ボールミル、クラッシャー、ホイスト、コンベア、圧延機、ウインチ、ケミカルポンプ、大型コンプレッサーなど、幅広い主流の重機と互換性があります。これは、重工業機械の相手先商標製造業者 (OEM) にとって頻繁に指定される接続コンポーネントとして機能します。

2. 多様な環境でも安定稼働

風雨にさらされる過酷な屋外環境、24 時間体制の連続生産が必要な高負荷の作業場、または高い位置合わせ精度が最も重要な高精度の送信局に導入された場合でも、このカップリングは安定した信頼性の高い性能を維持します。

3. コスト効率の高い標準コンポーネント

これらのコンポーネントは、多様な環境への適応性が高く、現場での故障率が低いことを特徴としており、全体的な調達コストとメンテナンスコストを制御できます。これらは、産業および鉱山用途で見られるさまざまな頑丈なトランスミッション システム用の、コスト効率の高い標準コンポーネントとして際立っています。

供給元工場からの直接供給保証

独自の社内加工ラインを活用し、品質管理、カスタマイズ、価格設定からアフターサポートまでのワークフロー全体で完全に自律的な生産を実現し、中間業者による値上げを排除します。

1. 厳格かつ標準化された品質管理

すべての製品は、現在の業界標準に厳密に従って製造および出荷されています。完成したすべてのユニットは、精密寸法検証、実際の定格トルク試験、包括的な外観検査という厳格な 3 段階の検査プロセスを経て、妥協のない工場品質を保証します。

2. 柔軟な非標準カスタマイズサービス

当社は、標準外の外形寸法や特殊な穴径など、特定のお客様の要件を満たす柔軟なカスタマイズ サービスを提供します。さらに、腐食環境や極端な温度などの厳しい動作条件に耐えるように特別に設計されたカスタム修正モデルを設計することもできます。

3. 工場直販価格とアフターサポート

中間マークアップの層を排除することで、競争力のある価格設定を提供し、大量注文の場合はさらに有利なレートを利用できます。当社は包括的な技術サポートとアフターサービスを提供し、コスト効率の高い伝送ソリューションを幅広い産業および鉱業企業に継続的に提供しています。

よくある質問

Q1: GICL タイプ ドラム ギヤ カップリングと標準の直歯ギヤ カップリングの主な違いは何ですか?

A1: 標準の直歯カップリングは直線的な歯形を特徴とするため、位置ずれは最小限に抑えられ、取り付け位置の調整に厳しい要件が課されます。対照的に、GICL は「ドラム型」（クラウン付き）外歯の輪郭を利用します。この設計により、歯面全体でより均一な荷重分布が保証され、軸方向、半径方向、および角度の位置ずれに対する大幅に広い範囲の補正が可能になります。その結果、機器の設置時にアライメントのずれが大きくなった場合でも、GICL は確実に機能し、より広範囲の動作条件に適したものになります。

Q2: 粉塵や雨の多い屋外環境で長時間使用できますか?

A2: 本製品はオールメタルギア構造となっており、劣化しやすいゴムやナイロンなどの弾性部品を使用しておりません。湿気が多く、ほこりの多い屋外環境でも安定して動作します。必要なメンテナンスは定期的なグリースによる潤滑だけです。そのため、採掘作業や屋外の破砕プラントでの年間使用に理想的な選択肢となります。

Q3: GICL カップリングは、高速と低速の動作速度を頻繁に切り替える機器に適した選択肢ですか?

A3: GICL型ドラムギヤカップリングは、高速・低速の運転条件下でもスムーズな動力伝達を実現し、優れた振動減衰・騒音低減効果を発揮します。頻繁な速度変動によって生じる振動衝撃は、ギアの歯の噛み合いによって効果的に緩衝および吸収され、それによってシャフトシステムと減速機の摩耗が最小限に抑えられます。

Q4：必要な軸穴寸法が標準仕様と異なる場合はどうすればよいですか？工場ではカスタムの穴加工を行うことができますか?

A4: カスタム加工サービスをサポートしています。当社は直接メーカーとして、お客様の装置の実際のシャフト直径に合わせて非標準のシャフト穴を加工することができます。さらに、腐食環境や高温条件を伴う用途では、特殊な表面処理を適用して、非標準機械の特定の組み立て要件を満たすことができます。
