タイプ Z8 ロックアセンブリ

専門メーカーとして、Jiteng Machinery はタイプ Z8 ロックアセンブリを提供できることを嬉しく思います。コンパクトな構造で十分なクランプ力を備えているため、中大型装置の中実軸と中空軸の接続に最適です。特に狭い空間、高負荷下、頻繁な起動と停止を伴う動作条件での使用に適しており、優れた多用途性を示します。

お問い合わせを送信

製品説明

Shanghai Jiteng Machinery Technology Co., Ltd. が製造するタイプ Z8 ロックアセンブリは、高トルク、耐久性の高いロックコネクタです。精密テーパ面摩擦ロックの原理により、キーレスで高強度の動力伝達が可能です。設置の容易さ、優れた位置決め機能、便利な分解が特徴で、狭いスペース、重い負荷、頻繁な起動/停止サイクルを伴う産業用伝送環境に特に適しています。一般重機用の経済的なキーレス接続部品として、冶金、建材、搬送機械、工業用ファン、ウォーターポンプ、ギアボックスサポート用途などの分野で幅広く利用されています。

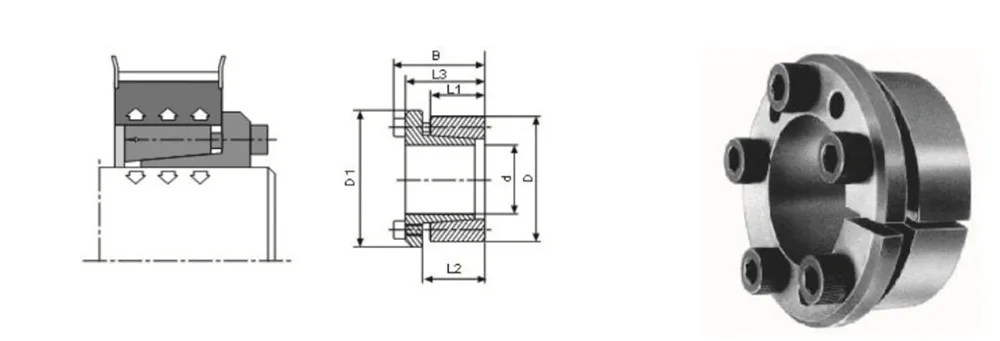

Type Z8 Locking Assembly

コア機能

1. 強度を高めるための熱処理合金構造

タイプ Z8 ロックアセンブリは、高品質の合金鋼から精密機械加工されています。厳格な焼き入れと焼き戻しの熱処理プロセスを経たこのアセンブリは、高い全体強度と優れた靭性を示し、優れた耐摩耗性と変形耐性を備えています。テーパー面は高精度基準で加工されており、しっかりと均一にフィットします。これにより、耐久性があり安定したラジアルクランプ力の生成が可能になり、高トルクのスムーズな伝達を促進しながら、滑りやシャフトのミスアライメントなどの一般的なトランスミッションの故障を発生源で効果的に防止します。

2. キーレスアセンブリの設計

キーレスの摩擦ベースのトランスミッション構造を利用したこの設計では、シャフトやハブにキー溝を機械加工する必要がありません。その結果、機器の母材への損傷を回避し、シャフト本来の機械的強度を十分に保ちます。これにより、シャフトの破損、表面摩耗、ゆるみ嵌めなど、従来のキー接続に関連する一般的な故障モードが効果的に軽減され、トランスミッション関連の機器故障の可能性が大幅に低減されます。

3. 柔軟な組み立てとメンテナンス

取り付けプロセスには熱取り付けや加熱手順は必要ありません。高力ボルトを均一に締め付けるだけで、ロックと位置決めが可能です。軸方向の取り付け位置は自由に調整できるため、柔軟で便利な現場での試運転が可能になります。長期間の稼働後でも、アセンブリには焼き付きや詰まりの問題が発生しないため、その後の分解とメンテナンスが簡単で手間がかかりません。単一の独立したユニットとして利用することも、複数のセットで組み合わせて全体的なトルク伝達能力を向上させることもできるため、さまざまな種類の機器の多様な負荷要件に対応できます。

動作条件への適応性

1.新規および既存の機器との汎用互換性

全体的に優れた汎用性を備えているため、このアセンブリは、新品の機器にプレインストールされたコンポーネントとして、または古い機械のトランスミッションシステムをアップグレードするための交換部品として、直接設置して利用することができます。これにより、機器本体の構造変更の必要がなくなり、機器のアップグレードや改造に伴うコストと技術的な複雑さが大幅に軽減されます。

2. 重軽工業機械まで幅広く対応

タイプ Z8 ロックアセンブリは、さまざまな汎用軽工業用および重工業用機械と幅広く互換性があります。アプリケーションには、コンベヤー、ミキサー、クラッシャー、工業用ファン、冷却塔システム、補助冶金伝送装置などが含まれ、多数の産業シナリオにわたる伝送要件をカバーします。

3. 最適化された設備の稼働状況

経年劣化や故障した伝送コンポーネントを選択的に交換することで、接続の緩みや不安定な電力伝送などの問題を効果的に解決できます。これにより、機械の全体的な動作の安定性が向上し、誤動作による機器のダウンタイムの頻度が減少します。

実用的な利点

1. ユニバーサル標準仕様

製品シリーズ全体は業界標準の寸法と仕様を採用しており、優れた互換性を備え、普遍的な工業用サイジング標準に完全に準拠しています。コンポーネントが摩耗した場合、二次加工や改造を必要とせずに、直接交換部品を選択してすぐに取り付けることができるため、装置のメンテナンスやコンポーネントの交換の効率が大幅に向上します。

2. 耐摩耗構造

タイプ Z8 ロックアセンブリには、摩耗しやすい内部コンポーネントは含まれていません。したがって、定期的な潤滑油や頻繁な日常点検やメンテナンスは必要ありません。一度導入すれば長期安定稼働が保証され、日々の運用・保守にかかる作業負荷が大幅に軽減され、維持にかかる人件費も節約できます。

3. 長期にわたる安定した運用

このアセンブリは、摩耗や変形に強い堅牢な構造を備えており、非常に低い故障率で長期間にわたって安定した動作を継続します。

基本仕様とパラメータ

タイプ Z8 ロックアセンブリは、標準寸法と性能パラメータの包括的なシステムを備えています。 Z8型ロッキングアセンブリの基本寸法パラメータ表と照らし合わせて、装置の軸径、必要伝達トルク、設置スペースなどを照合することで、用途に最適な正確な機種をお選びいただけます。

寸法						公演		圧力		クランプねじ DIN 912-12.9
dxD [mm]	L1 [mm]	L2 [mm]	L3 [mm]	B [mm]	D1 [mm]	山 [Nm]	フィート [N]	PW [N/m㎡]	PN [N/m㎡]	数量	タイプ	MS [Nm]
14x55 16x55 18x55 19x55	17 17 17 17	22 22 22 22	30 30 30 30	38 38 38 38	62 62 62 62	120 140 150 160	18100 18100 18100 18100	205 180 160 150	55 55 55 55	3 3 3 3	M8x25 M8x25 M8x25 M8x25	25 25 25 25
20x55 22x55 24時間355日 25×55	17 17 17 17	22 7 22 22	30 30 30 30	38 38 38 38	62 62 62 62	170 280 300 310	18100 25300 25300 25300	145 185 170 165	55 75 75 75	3 3 3 3	M8x25 MR25 M8x25 M8x25	25 35 35 35
28x55 30×55 24x65 25×65	17 17 17 17	2 2 2 2 2	3 3 3 3	38 38 38 38	62 62 72 72	430 470 440 460	31400 31400 37400 37400	175 165 245 235	90 90 90 90	3 3 5 5	M8x25 M8x25 M8x25 M8x25	41 41 30 30
28x65 30×65 32×65 35×65	17 17 17 17	2 2 2 22 22	3 0 3 3 30	38 38 38 38	72 72 72 72	600 640 690 910	43600 43600 43600 52500	245 230 215 235	105 105 105 130	55 5 5	M8x25 M8x25 M8x25 M8x25	35 35 35 41
38x65 40×65 30×80 32×80	17 17 20 20	2 2 2 2 5	33 33 33	38 38 41 41	72 72 87 87	990 1050 780 830	52500 52500 52400 52400	220 205 235 220	130 130 90 90	5 5 7 7	M8x25 M8x25 M8x25 M8x25	41 41 30 30
35×80 38×80 40×80 42×80	20 20 20 20	2 2 2 2 5	33 33 33 33	41 41 41 41	87 87 87 87	1060 1150 1220 1540	61000 61000 61000 73500	230 215 205 235	100 100 100 120	7 7 7 7	M8x25 M8x25 M8x25 M8x25	35 35 35 41
45×80 48×80 50×80	20 20 20	2 2 2	3 3 3	41 41 41	87 87 87	1650 1760 1830	73500 73500 73500	220 205 195	120 120 120	7 7 7	MBx25 M8x25 M8x25	41 41 41

よくある質問

Q1: タイプ Z8 ロックアセンブリはどのような動作環境に最適ですか?

A1: 狭い設置スペース、重い負荷、頻繁な機器の起動/停止サイクルを伴う産業用トランスミッション用途向けに特別に設計されています。これは、冶金設備、建設資材機械、コンベヤシステム、工業用ファン、水ポンプ、減速機などの一般的な重工業機械に広く使用されており、連続的で中断のない稼働が必要な生産環境にも同様に適しています。

Q2: Z8 ロックアセンブリの取り付けには、熱取り付け (加熱) や特殊な装置が必要ですか?

A2: この製品には、熱嵌合プロセスや複雑な専用ツールは必要ありません。高力ボルトを均一に締め付けるだけで設置・位置決めが可能です。組み立てプロセスは簡単で、位置は調整可能で、現場での設置の技術的敷居は非常に低いです。

Q3: Z8 ロックアセンブリは、長期使用中に定期的なメンテナンスや潤滑が必要ですか?

A3: この製品には摩耗しやすい部品は含まれていません。したがって、定期的な潤滑や頻繁な日常メンテナンスは必要ありません。一度導入すれば長期安定稼働を実現し、企業の設備運用・保守の負担を大幅に軽減します。
