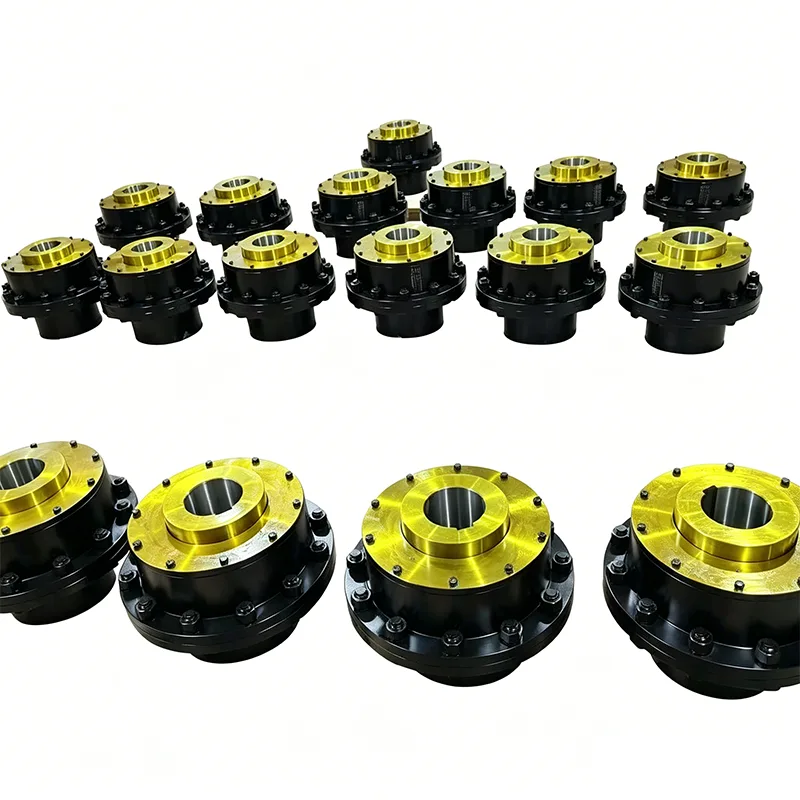

GIICL型ドラムギヤカップリング

GIICL タイプ ドラム ギア カップリングは、長いスパンと大きなアライメント偏差を特徴とするヘビーデューティ トランスミッション アプリケーション向けに細心の注意を払って設計されたハイエンドのギア タイプ トランスミッション コンポーネントです。従来のシングルドラムギアカップリングとは異なり、この製品は精密なデュアルドラムギア噛み合い構造を採用しており、耐障害性と適応性が大幅に向上しています。優れた構造剛性と高い同心精度を誇り、長時間の使用でも変形や緩みが起こりにくい。特に、アライメント不良、機器の沈下、フレームの変形、動作上の変位など、長スパンのトランスミッション シャフトに関連する業界の重大な課題に対処します。

どのようなアプリケーションシナリオに適していますか?

GIICL タイプ ドラム ギア カップリングは、長いスパンのトランスミッション、重大な取り付けミス、および継続的な高負荷運転を伴う重工業環境向けに正確に調整されています。幅広い種類の機器と互換性があり、さまざまな環境条件に対する優れた適応性を示し、低い故障率と高い動作信頼性を保証します。

大型重機に最適

これは、ボールミル、ロータリーキルン、破砕機、ホイスト、長距離コンベア、鋼圧延装置、大型ウインチ、工業用ファン、コンプレッサー、大型ポンプなど、さまざまな大型および中型の大型機械の包括的なアクセサリ ソリューションとして機能します。鉱業、冶金、建材、化学産業にわたる中核となる機械要件をカバーしています。

複雑で過酷な動作条件に適応

屋外の屋外現場、粉塵の多い作業場、湿気の多い環境など、困難な環境でも確実に動作します。これにより、頻繁に故障することなく、機器が 24 時間中断のない高強度の生産サイクルを維持できるようになり、コストのかかる機器のダウンタイムを効果的に防止できます。

長距離伝送用に特に最適化

ミスアライメントの影響を受けやすいことやアライメント精度が低いなど、ロングスパンのトランスミッション シャフトに関連する重要な問題に特に対処するように設計されており、変形や緩みに強い安定した構造となっています。これは、耐久性の高い長距離産業用伝送アプリケーションに推奨される標準的なコンポーネントです。

構造的特徴

コンパクトかつ堅牢な組立構造

全体的にすっきりとしたコンパクトなレイアウトと、フランジ接続方式により確実な接続が可能で、使用中の緩みやズレが発生しません。設置、分解、調整/試運転のプロセスは簡単で、複雑なツールや専門的な技術的専門知識を必要としないため、現場での人件費と時間コストが大幅に削減されます。

高効率のシーリングと低メンテナンス設計

GIICL型ドラムギヤカップリングは一体型の密閉構造を採用しており、外部からの塵埃の侵入を効果的に防ぎ、同時に内部の潤滑油の漏れも防ぎます。これにより、潤滑間隔が延長され、頻繁なメンテナンスやオイル補充の必要性が減り、企業の運用コストとダウンタイム損失が大幅に削減されます。

包括的な仕様: ユニバーサルかつカスタマイズ可能

製品シリーズ全体は標準化された設計を採用しており、標準キー溝、円筒穴、テーパー穴などの主流の接続方法とネイティブ互換性があります。さらに、標準外のさまざまな寸法や特殊な構造のカスタマイズにも対応し、ほとんどの大型機械のトランスミッション接続ポートに適合させることができます。

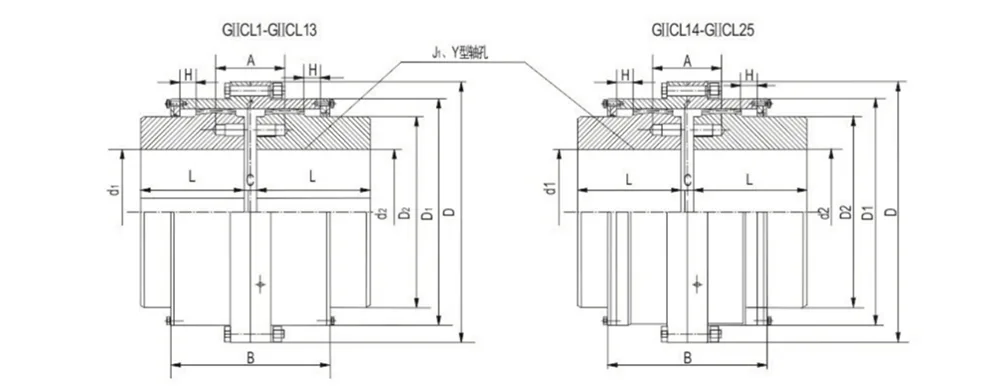

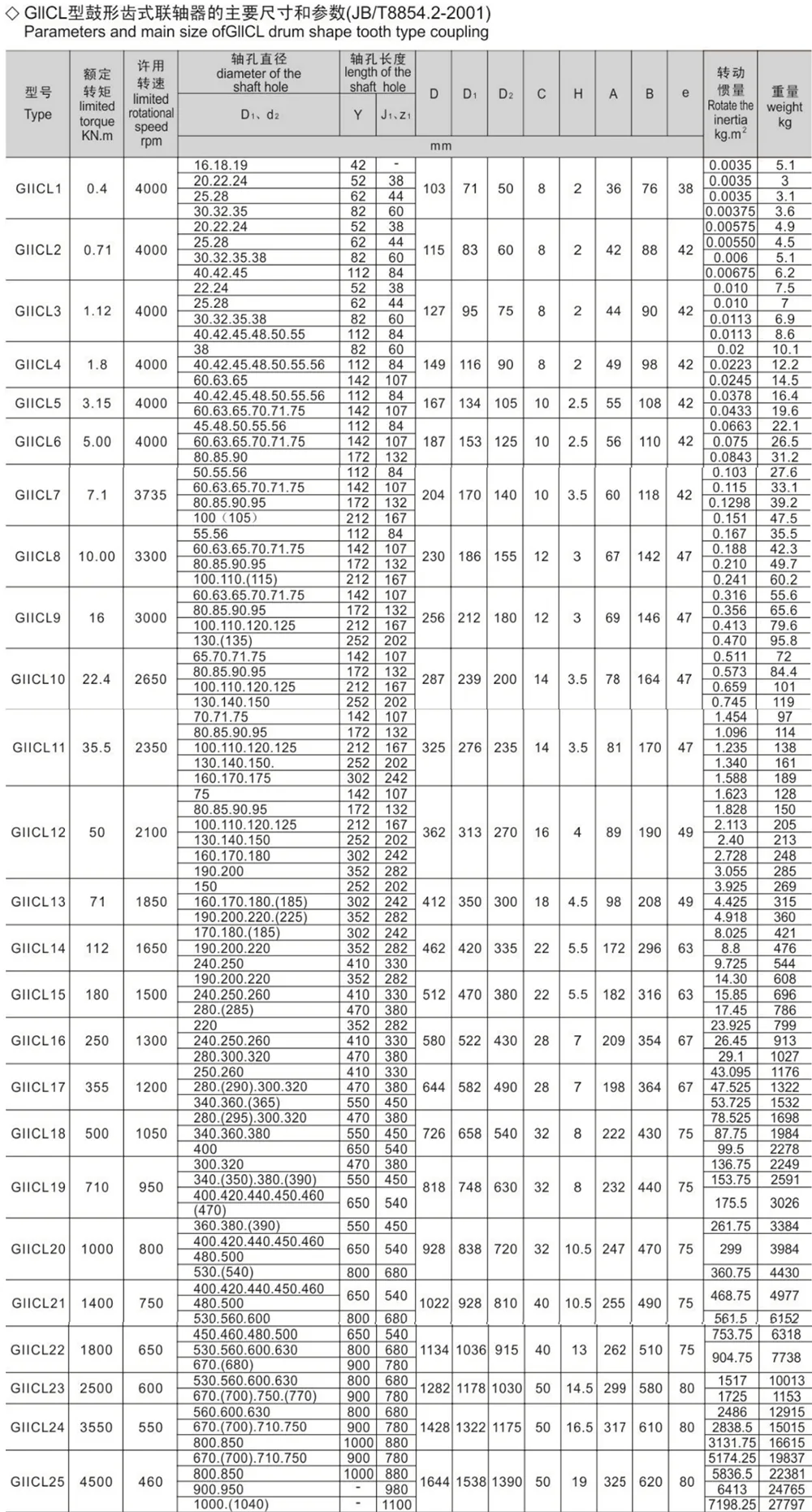

1. 回転量と重量はJ1により計算され、アクスルの延長も含まれます。 2、車軸の長さはJタイプによって決まります

2. ブラケット付きの穴径は新規設計時には使用されません。

ジテンを選ぶ理由

Jiteng は OEM (相手先ブランド製造) として、研究開発、生産、品質検査、アフターサービスを含むバリュー チェーン全体に対する独立した管理を維持し、それにより品質、供給の信頼性、カスタマイズ機能、優れたサービスといった多面にわたって顧客の利益を守ります。

- 厳格なエンドツーエンドの品質管理: 工場から出荷される前に、すべての GIICL タイプ ドラム ギア カップリングは、精密寸法測定、定格トルク テスト、および包括的な外観品質検査という 3 つの主要な検査段階を受けます。この厳格なプロセスにより、不良品の発生が排除され、すべてのユニットが安定して耐久性をもって動作することが保証されます。

- 工場直送の価値 (仲介業者なし): 当社の純粋な工場直接供給モデルにより、仲介業者に伴う価格の値上げが排除されます。これにより、大量購入のコストパフォーマンスに大きな利点がもたらされ、バッチコンポーネントを必要とする機器メーカーや、定期的な在庫補充が必要な工業/鉱業企業にとって理想的な選択肢となります。

- 柔軟な非標準カスタマイズ: 非標準寸法の加工、特殊な軸穴構成、特定の動作条件に合わせた変更など、柔軟なカスタマイズ サービスを提供します。当社は、高温、高湿度、または高粉塵レベルなどの困難な環境に合わせて、製品設計と製造プロセスを特に最適化できます。

- 包括的な技術サポートおよびアフターセールス サポート: 当社は、1 対 1 の製品選択ガイダンス、設置に関する技術的なトラブルシューティング、カスタマイズされた機器統合ソリューションなど、一連のサポート サービスを提供します。当社の目標は、安定性、効率性、耐久性に優れた高耐久トランスミッション ソリューションを幅広い産業および鉱業企業に提供することです。

高い耐性を備えた運用パフォーマンス

GIICL タイプ ドラム ギア カップリングは、精密に噛み合ったダブル クラウン ギア構造を活用し、標準カップリングをはるかに上回る偏差補償機能と動作上のフォールト トレランスを提供します。これにより、複雑で変化しやすい非標準的な動作条件に適応するのに最適です。 - インテリジェントな多次元ミスアライメント補正: 精密なデュアルクラウンギア噛み合い設計を特徴とするこのカップリングは、機器の動作中に発生する軸方向、半径方向、および角度のミスアライメントを包括的に補正します。長いドライブシャフトのアライメント不良、機器の沈下、フレームの変形、動作時のずれなどの一般的な産業上の課題を完全に解決します。

- トランスミッションの故障を防ぐための均一な荷重分布: 特殊な歯車の歯形により、噛み合い中の均一な荷重分布が保証されます。これにより、局所的な歯面摩耗、トランスミッションの詰まり、作動異音、出力変動などを効果的に防止し、トランスミッションシステム全体の動作安定性を大幅に向上させます。

- 高いミスアライメント許容値による複雑な条件への適応性: このカップリングにより、機器の設置精度に対する要件が低くなります。これは、重大な取り付けエラーや複雑で変化しやすい動作条件を特徴とする生産環境に適しており、さまざまな老朽化した機器や改造された機器のトランスミッション改造要件にも完全に対応します。

よくある質問

- Q1: GIICL タイプと標準 GICL タイプのドラム ギア カップリングの主な違いは何ですか?

- A1: GIICL はデュアルクラウンギア噛み合い構造を採用しており、優れたミスアライメント補正機能、動作上のフォールトトレランス、および構造の安定性を提供します。これは、長スパンのドライブシャフト、重大な取り付け誤差、機器の沈下や変形を伴う複雑な動作条件向けに特別に設計されています。逆に、GICL は従来のシングルクラウン構造を特徴としています。アライメント精度が比較的高い、標準的な短距離のヘビーデューティ用途に適しています。したがって、これら 2 つのタイプのアプリケーション シナリオは大きく異なります。

- Q2: GIICL カップリングが長距離搬送装置に選ばれるのはなぜですか?

- A2: ロングスパンのドライブシャフトは、アライメントのずれ、構造的な沈下、フレームの変形などの問題を非常に受けやすくなります。 GIICL の優れた多次元位置ずれ補正機能は、このような条件に最適です。さらに、その堅牢な構造剛性により緩みや変形が防止され、効果的なシール機構により極めて低い故障率が保証されます。これにより、耐久性の高い長距離伝送システムの長期安定性が保証され、そのような用途に特化した理想的な選択肢となります。

- Q3: このカップリングの日常メンテナンスは大変ですか?

- A3: GIICL型ドラムギヤカップリングは密閉構造となっており、塵埃の侵入や油漏れを効果的に防止します。これにより、潤滑間隔の延長が可能になり、潤滑剤の補充やメンテナンスのために頻繁に機器を停止する必要がなくなります。定期メンテナンスでは、フランジ ボルトの締まり具合とシールの完全性を定期的にチェックするだけで済み、これにより、機器のダウンタイムとそれに伴う損失が大幅に削減されます。
