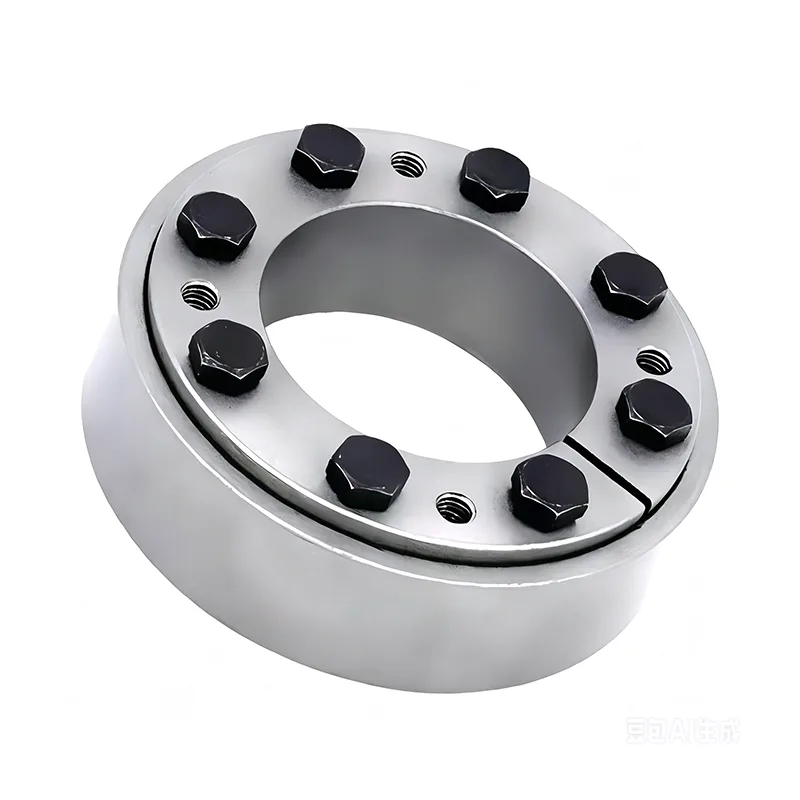

タイプ Z10 ロッキングアセンブリ

Shanghai Jiteng Machinery Technology Co., Ltd. が製造する Type Z10 ロッキングアセンブリは、標準的な一般的な高耐久キーレスロッキングコネクタです。安定した構造、均一な応力分布、大きな耐荷重トルクを備えており、各種重機の中実軸と中空軸の接続に適しています。当社の工場から高品質のロックアセンブリを安心して購入できます。

お問い合わせを送信

製品説明

ダブルテーパーフリクションロック構造の採用により、従来のフラットキー接続の欠点を解消し、正確なセンタリングと確実な動力伝達を実現します。タイプ Z10 ロックアセンブリは、簡単な取り付けと迅速な分解により、さまざまな作業条件に広く適用できます。重機や大型伝動装置の主流の一般接続部品として、鉱山機械、冶金装置、大型コンベア、射出成形機、大型減速機、強力ファンなどの分野で幅広く使用されています。

Type Z10 Locking Assembly

コア機能

高品質の合金鋼から鍛造され、深い焼き入れおよび焼き戻し熱処理によって処理されたタイプ Z10 ロックアセンブリは、高硬度、強力な靭性、および優れた圧縮耐性、ねじれ耐性、変形耐性を備えています。内外テーパ面の精密加工により接触面積が大きく均一なクランプ力が持続し、滑りやズレを防止し安定した動力伝達を実現します。

キーレス設計はキー溝のフライス加工を必要とせず、シャフトの本来の機械的強度を維持し、シャフトの破損、摩耗、緩みの問題を根本的に回避し、トランスミッションコンポーネントの耐用年数を延ばします。

ホットアセンブリは必要ありません。高力ボルトを均一に締め付けることで確実にロックでき、軸方向の位置も自由に調整できるので自在に調整できます。長期間使用しても焼き付きにくく、メンテナンスのための分解も簡単です。単独で使用することも、連続して使用することもでき、全体の耐荷重を向上させることができます。

パフォーマンス上の利点

構造剛性が高く、耐衝撃性、耐疲労性に優れ、重荷重、交互荷重、頻繁な正逆回転にも安定して長時間の全負荷運転に耐えます。高い同軸位置決め精度により、振動と騒音が低くスムーズな動作が保証され、部品の摩耗が軽減され、機器全体の安定性が向上します。

労働条件への適応性

Type Z10 Locking Assembly has strong universality with standard universal dimensions, which can be directly replaced and installed on new and old heavy equipment without modifying main structures. It is widely applicable to heavy-duty conveyor units, mining equipment, metallurgical rolling equipment, large industrial fans, rubber and plastic machinery and other high-load transmission occasions with easy model selection.

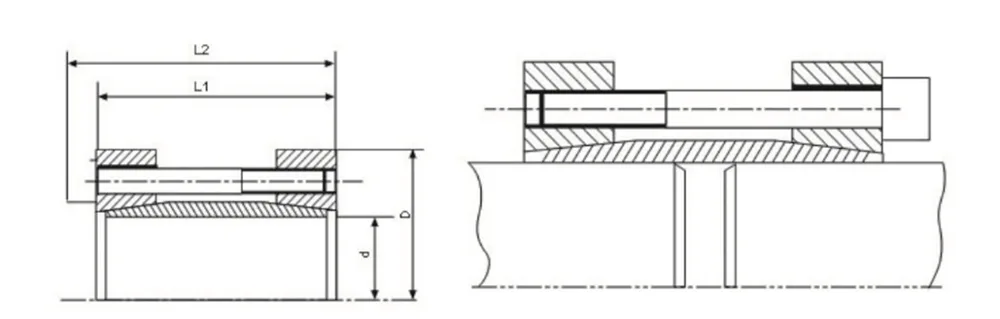

タイプ Z10 ロックアセンブリの基本寸法とパラメータ

寸法			公演		クランプねじ DIN 912-12.9
dxD [mm]	L2 [mm]	L1 [mm]	山 [Nm]	フィート [N]	数量	タイプ	MS [Nm]
17×50 18×50 19x50 20×50	56 56 56 56	50 50 50 50	210 230 240 250	24500 24500 24500 24500	4 4 4 4	M6X40 M6X40 M6X40 M6X40	17 17 17 17
22x55 24時間355日 25×55 28×60	66 66 66 66	60 60 60 60	270 300 460 520	24500 24500 36500 36500	4 4 6 6	M6X40 M6X40 M6X40 M6X40	17 17 17 17
30×60 32x63 35×75 38×75	66 66 83 83	60 60 75 75	560 590 770 860	36500 36500 45500 45500	6 6 4 4	M6X40 M6X40 M8X60 M8X60	17 17 41 41
40×75 42x78 45×85 48×90	83 83 93 93	75 75 85 85	910 940 1530 1610	45500 45500 67500 67500	4 4 6 6	M8X60 M8X60 M8X60 M8X60	41 41 41 41
50×90 55×94 60×100 65×105	93 93 93 93	85 85 85 85	1700 2460 2720 2940	67500 90500 90500 90500	6 8 8 8	M8X60 M8X60 M8X60 M8X60	41 41 41 41
70×115 75×125 80×125	110 110 110	100 100 100	3780 4040 4300	107500 107500 107500	6 6 6	M10X80 M10X80 M10X80	83 83 83

よくある質問

Q1: シングルテーパー設計と比較したダブルテーパー構造の伝送上の利点は何ですか?

A1: タイプ Z10 のロッキングアセンブリは、独自のダブルテーパーフリクションロッキング構造を採用しています。この設計は、テーパー面の接触面積が大きくなり、アセンブリ全体に均一な応力分布が保証され、優れたセンタリング精度を実現します。標準のシングルテーパーロックアセンブリと比較して、より耐久性がありバランスのとれたクランプ力を提供します。重負荷の動作条件下では、局所的な応力過負荷やわずかなシャフトのずれなどの一般的な問題を効果的に防止し、より堅牢な動力伝達を実現します。その結果、大規模で耐久性の高い機器における汎用アプリケーションの構造上の主流の選択肢となっています。

Q2: Z10 ロックアセンブリは、全負荷下で正転と逆転を交互に繰り返す長時間の運転中にトルクが減衰しますか?

A2: この製品は、鍛造合金鋼と深層焼入れ焼き戻し熱処理プロセスを組み合わせて製造されています。これにより、構造剛性が高く、疲労や衝撃に対する優れた耐性が得られます。長時間の全負荷動作、頻繁な方向反転、交互負荷条件を伴うアプリケーションで優れた性能を発揮するように特別に設計されています。継続的な高負荷運転中、疲労に関連した重大な劣化は見られません。ロックトルクが安定し、低下しません。

Q3: 大型機器が標準制限を超える負荷に直面した場合、Z10 は全体の耐荷重能力をどのように強化しますか?

A3: Z10 は、単一の独立したユニットとして利用することも、特定の重負荷要件を満たすために複数のユニットを直列に設置することもできます。これにより、既存のコンポーネントをより大きなサイズの部品に交換することなく、全体のねじり耐荷重能力を大幅に向上させることができます。大規模コンベヤシステムや頑丈なギアボックスなどの超高負荷伝達シナリオに簡単に適応でき、アプリケーションに優れた柔軟性をもたらします。

Q4: キー溝加工の必要性を排除することで根本的に解決できる慢性的な設備の問題は何ですか?

A4: 従来のフラットキー接続は、キーの磨耗、緩み、シャフトの破損、はめあい内の過剰なクリアランスなど、頻繁に故障する傾向があります。 Z10 のキーレス設計は、シャフト本来の機械的強度を完全に維持し、応力集中の問題を完全に排除します。これにより、振動、不安定なトランスミッション、シャフトの摩耗、メンテナンスのための頻繁なダウンタイムなど、大型機器に関連する一般的な業界の問題が効果的に解決されます。

Q5: In what specific ways does the Z10 contribute to noise reduction and vibration damping during heavy-duty operation?

A5: タイプ Z10 ロックアセンブリは、高精度の同軸位置決め機能により、装置内のアセンブリのずれを効果的に補正し、動力伝達時の偏心摩擦を最小限に抑えます。この装置は最小限の振動と低騒音で動作し、トランスミッションコンポーネントの異常な摩耗を大幅に軽減します。これにより、大型重機が全負荷時にもよりスムーズに動作できるようになり、ユニット全体の全体的な動作安定性が効果的に向上します。
