ZL型弾性ピンギヤカップリング

ZL タイプ弾性ピン ギア カップリングは、非金属の弾性要素を使用した強力な接続部品として分類されます。これは、ギアカップリングの伝達特性と弾性ピンの衝撃吸収特性を独自に統合した、市場では珍しいハイブリッドカップリングです。従来の弾性ピンカップリング（耐荷重天井が低いという制限を受けることが多い）とは異なり、この製品はギアカップリングの高負荷構造特性を利用しています。コア伝達媒体として MC ナイロン弾性ピンを採用することにより、トルク伝達能力が大幅に向上し、同時に全体の設置面積が削減されます。

デザインの特徴

ZL タイプ弾性ピン ギヤ カップリングの全体構造は、目標を絞った最適化が行われ、ギヤ構造と弾性ピン構造の両方の設計上の利点が組み合わされています。すべての加工寸法と組み立て基準は国家基準に厳密に準拠しており、カップリングは大部分の頑丈なトランスミッション装置と互換性があります。

- 独自の半円形溝係合設計: 2 つのカップリング フランジの外縁と外側スリーブの内縁は、ナイロン トランスミッション ピンをしっかりと着座させて固定するように設計された一致する半円形の溝で機械加工されています。動力は駆動側フランジからアウタースリーブに伝達され、その後ピンを介して従動側フランジに伝達されます。この伝達ロジックにより、安定性と均一な力の分散が保証されます。

- 定義された温度動作範囲: 標準的な工業作業場環境に適したカップリングは、-20°C ～ +70°C の許容温度範囲内で動作するため、屋内および半屋外の設定で使用されるほとんどの一般的な頑丈な機器の動作要件を満たします。

- 統一国家標準仕様: 製品のシャフト穴構成、キー溝寸法、および表記規則は、国家標準 GB/T 3852-1997: カップリング - 穴寸法、接続形式、およびサイズに厳密に準拠しています。これにより高い互換性が保証され、二次的なボアの変更を必要とせずに、古い標準コンポーネントを直接交換できます。

- 使用および組み立ての制限: ナイロン素材の構造上の特性により、この製品は使用中にわずかな動作音が発生します。したがって、ノイズレベルに関して厳しい要件がある精密機器には適していません。オプションのロック キットを使用すると、取り付けの強化が容易になり、カップリングが高振動を伴う重負荷用途に適したものになります。

構造と動作原理

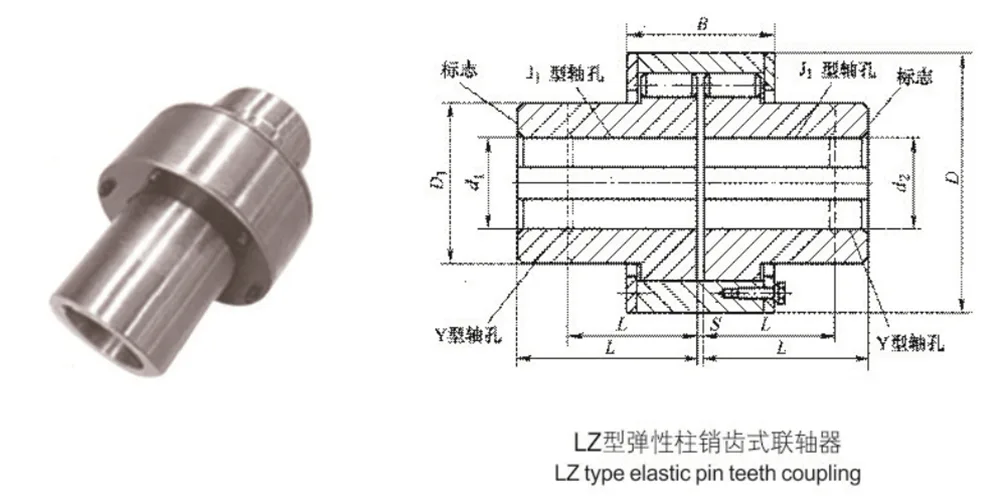

- コアコンポーネント: 完全なカップリングアセンブリは、主に 2 つのカップリングハーフ、外側スリーブ、および複数の MC ナイロンドライブピンの 3 つの部分で構成されます。余分な精密部品や壊れやすい部品が含まれていないため、堅牢で耐久性のある構造になっています。

- インターロックアセンブリ方式: 2 つのカップリングハーフの外側リムには、外側スリーブの内面と嵌合して密閉された位置決め穴を形成する正確にカットされた溝が特徴です。ナイロンピンはこれらの穴に挿入され、駆動軸と従動軸を機械的に連結して固定します。

- 伝達機構: 動作中、トルクはナイロンピンを介して伝達され、その結果生じるせん断力と圧縮力に耐えます。同時に、ナイロン素材の固有の弾性を利用して、カップリングは軸方向、半径方向、角度の位置ずれ誤差を自動的に補正します。このプロセスは衝撃吸収と減衰を同時に実現し、交互荷重の衝撃を効果的に緩和します。

主な利点

ZL タイプ弾性ピン ギヤ カップリングは、耐荷重能力、設置面積、メンテナンス コストという 3 つの重要な要素の間で最適なバランスを実現します。従来のギアカップリングや標準の弾性ピンカップリングと比較して、総合的な適応性に優れており、特に低速、高負荷の機械に適しています。

- 二重の構造上の利点: ギアカップリングの高トルク伝達という二重の利点と、弾性ピンカップリングの衝撃吸収と減衰という二重の利点が統合されています。結果として得られるコンパクトな構造は、占有スペースを最小限に抑えながら、単位体積あたりの耐荷重能力は、同じサイズの標準的な弾性カップリングの耐荷重能力を大幅に上回ります。

- 多次元の補償と減衰: 動力伝達媒体として高品質の MC ナイロン ピンを利用することにより、カップリングは材料固有の自己減衰特性の恩恵を受けます。さまざまなアライメント誤差を自動的に補正し、スムーズな動作を保証し、起動/停止時の過渡現象や高周波振動の影響を効果的に軽減します。

- 低コストで手間のかからないメンテナンスコスト: 軽量で簡素化された構造により、設置と試運転の複雑さが軽減されます。さらに、ナイロンピンには自己潤滑性があるため、日常的な注油の必要がありません。老朽化したピンを交換する場合、主要な機械を移動する必要はありません。ピンは直接取り外して交換できるため、メンテナンス費用が大幅に削減されます。

- 耐久性の高い産業用途への多用途適応: 当社の製品ライン全体は国家規格に厳密に準拠して大量生産されており、包括的な仕様範囲と高い互換性を備えています。これらのカップリングは耐摩耗性と耐疲労性のナイロン素材で作られており、長寿命を保証します。これらは、鉱業、冶金、化学、水ポンプ、ファン、搬送機械などの業界にわたる、さまざまな低速、高耐久の伝動システムに適合するように特別に設計されています。

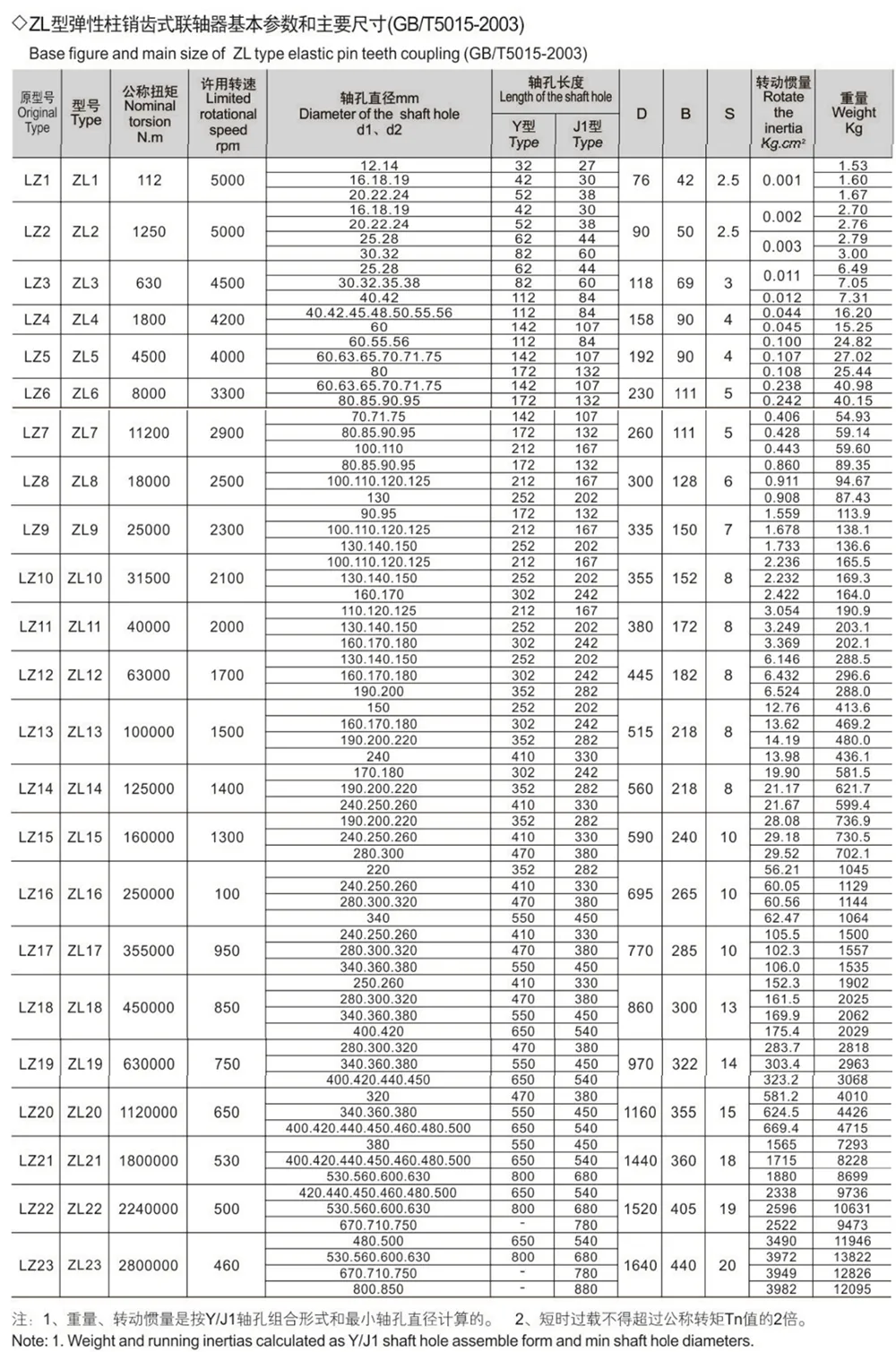

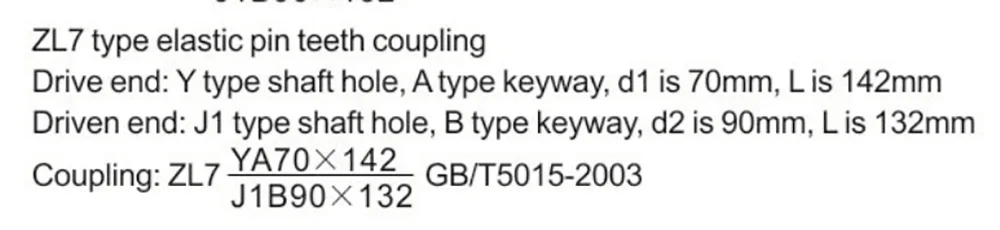

マークサンプル

製造上の利点

当社は、ZL形弾性ピンギヤカップリングの一次メーカーとして、原材料の調達から工場出荷に至るまで、製造プロセス全体にわたって厳格な品質管理を行っています。当社は、標準化されたユニットと非標準のカスタマイズサービスの両方を国内外のバイヤーに提供します。

標準仕様に加え、規格外穴加工、長さ変更、特殊表面処理などのカスタマイズ対応も承ります。お客様の特定の動作パラメータと作業条件に基づいて、さまざまな種類の非標準の頑丈な機器に正確に適合するように製品構造を最適化できます。

工場からの直接販売モデルに基づいて運営することで、中間値上げを排除し、それによって同等の品質の製品に対してより競争力のある価格を提供します。さらに、詳細な図面や設置マニュアルを含む包括的な技術文書と、専用の 1 対 1 のリモート技術サポートを提供します。
