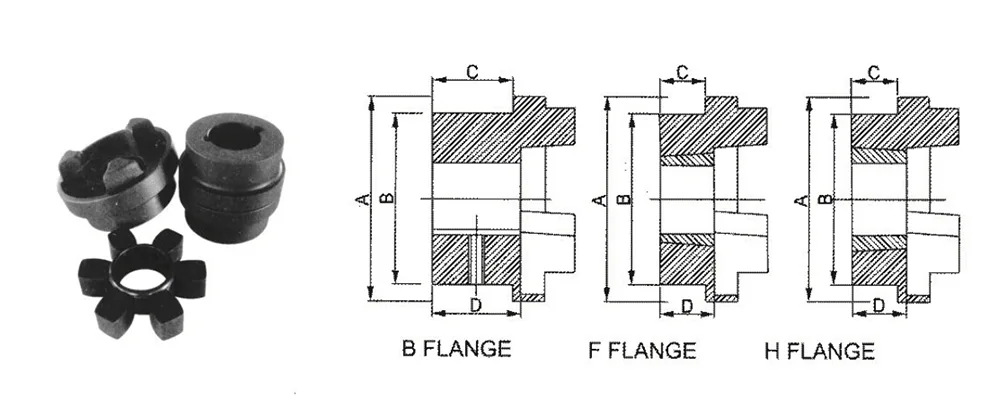

HRC 産業用カップリング

無給油でメンテナンスも少なく、ファン、ウォーターポンプ、コンプレッサーなど一般機械に幅広く使用できます。

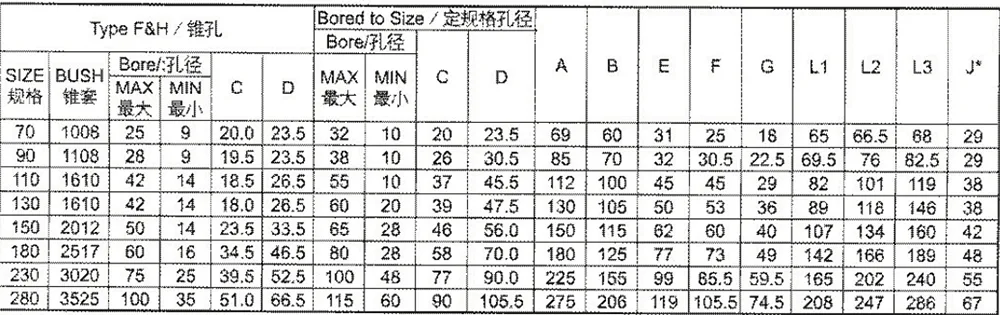

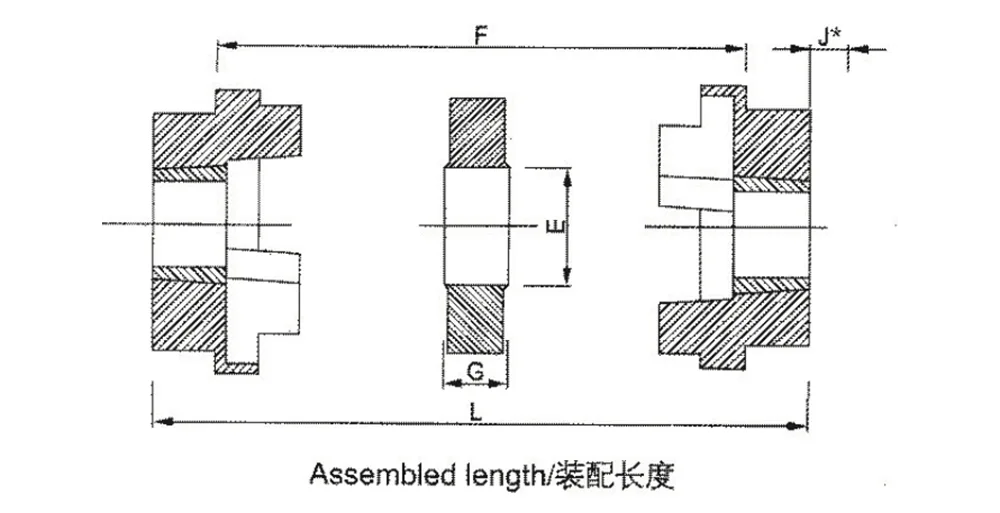

L1はアセンブリ組み合わせF.F-H.H-F.Hの長さです。

L2はF.B-H.Bを組み合わせた場合の長さです。

L3はアセンブリ組み合わせB.Bの長さです。

J*はシャフトのブッシュを締めたり緩めたりするときに必要なレンチの隙間です。短縮キーを使用すると、この寸法を削減できます。

主な利点

1.効率的な振動減衰とスムーズな伝達

HRC 産業用カップリングは、高靭性の弾性緩衝体で構築されており、動作時の振動や衝撃を効果的に吸収し、起動時と停止時の瞬間的な負荷を緩和し、低騒音でスムーズな動作を保証し、装置の動作安定性を大幅に向上させます。

2.多方向の位置ずれ補正

半径方向、軸方向、角度方向の取り付け偏差やランニングオフセットを柔軟に補正し、組み立て誤差を排除し、シャフトシステムの剛性摩耗を軽減し、機器の耐用年数を延ばします。

3.優れた性能と長寿命

Made of high-quality wear-resistant materials, it features excellent oil resistance, aging resistance and fatigue resistance. It stably works under various working conditions such as oily and normal temperature environments without easy deformation or damage.

4.無給油＆簡単メンテナンス

グリス充填は不要です。毎日のメンテナンスはほとんど必要なく、その後の運用コストが削減され、ダウンタイムの頻度が減り、企業の生産効率の向上に役立ちます。

機器の保護

起動停止時の衝撃、動作振動、シャフトのずれは、モーター、ベアリング、減速機の損傷の主な原因です。 HRC インダストリアルカップリングは、高弾性スパイダー構造を採用し、優れた衝撃吸収性とクッション性を発揮します。瞬間的な衝撃荷重を柔軟に軽減し、半径方向、軸方向、角度の位置ずれを自動的に補正し、シャフトシステムの偏心摩擦を軽減し、剛性の高い接続によって引き起こされる剛性の摩耗を回避します。動力伝達源の機器負荷を軽減し、故障率を効果的に削減し、機械機器の全体的な耐用年数を延ばします。

日常のメンテナンスの提案

- 定期的な目視検査: 毎日の生産中、エラストマーの状態を観察するには、定期的な目視検査のみが必要です。 HRC工業用カップリングに圧縮変形、局部亀裂、時効硬化、剥離、オフセットが発生していないか確認してください。また、長期間の振動により締結部が緩み、伝達ずれや異音の原因となる場合がありますので、コーンスリーブの締まり具合を点検してください。

- 無潤滑メンテナンス: このカップリングは無潤滑で設計されています。プロセス全体を通じてグリースや潤滑油を追加する必要はありません。定期的なオイルの補充・交換が不要で、オイル漏れやゴミの溜まり・詰まりの原因にもなりません。これにより、日常の運用とメンテナンスのプロセスが大幅に簡素化されます。

・油飛散環境の特殊検査：耐油性に優れ、軽度の油汚染条件に適しています。ただし、長期にわたる重油汚れによるエラストマーの老化促進を防ぎ、安定した弾性緩衝性能を確保するには、カップリング表面に蓄積した油分、ゴミ、不純物を定期的に清掃する必要があります。

- 設置および調整仕様: 装置のメンテナンスおよび分解の際には、レンチ用の標準的な隙間を確保する必要があります。設置スペースを小さくしたい場合は、キー本体を短くして設置することが可能です。組み立て中は、人による取り付けのずれによるエラストマーの偏心摩耗の増加を避けるために、同軸度の精度を確認してください。

- 老化期間の終了時の交換: 常温および通常の負荷条件下では、エラストマーの疲労損失は非常に低くなります。頻繁な発停や連続運転を行う装置では、定期的にエラストマーの疲労状態を確認することをお勧めします。動作中に緩衝性能の低下や異音が発生した場合は、機器の伝送安定性に影響を与えないように早めに交換してください。

よくある質問

Q1: HRC 工業用カップリングは動作中に定期的に潤滑剤を追加する必要がありますか?

A1: HRCカップリングはメンテナンスフリーの弾性カップリングです。その全体的な構造は潤滑媒体を必要としません。プロセス全体を通じてグリースを追加する必要はありません。油漏れや浸出の心配がありません。日常の給油メンテナンスは必要ありません。長時間の連続運転条件に適しています。

- Q2: このカップリングは油の多い作業条件に適しています。エンジンオイルや潤滑油に長時間さらされると劣化が早くなりますか？

A2: この製品は高品質の耐摩耗性弾性素材で作られています。耐油性、老化防止、疲労防止に優れています。常温油環境下でも変形や損傷なく長時間安定して作動し、通常のゴム製弾性カップリングに比べて寿命が大幅に長くなります。

- Q3: HRC カップリングは、機器の設置および操作のどのような偏差を補償できますか?

A3: この製品にはあらゆる種類の偏差を補正する機能があります。装置の動作中に、半径方向、軸方向、角度方向の取り付け偏差や動的オフセットを柔軟に適応して補正することができ、組み立て誤差を効果的に排除し、シャフトシステムの剛性摩擦損失を低減し、モーター、ベアリング、減速機などのコアコンポーネントを保護します。

- Q4: 装置の起動と停止が頻繁に発生し、振動レベルが高いです。 HRC カップリングは保護を提供できますか?

A4: HRC には、高弾性の弾性緩衝体が装備されており、装置動作中の振動や衝撃荷重を効果的に吸収し、起動時と停止時の瞬間的な荷重を緩衝し、シャフトシステムの偏心摩擦と剛性摩耗を軽減し、伝達源の負荷を軽減して、装置全体の故障率を低下させます。

- Q5: HRC 産業用カップリングは主にどのような種類の一般機械装置に適していますか?

A5: 工業用ファン、給排水ポンプ、エアコンプレッサー、その他一般機械装置に幅広く使用可能です。常温条件下での中低速、定常負荷、連続運転に適しています。これは、一般的な機械式トランスミッションのシナリオに適した、コスト効率が高く、メンテナンス不要のアクセサリです。
