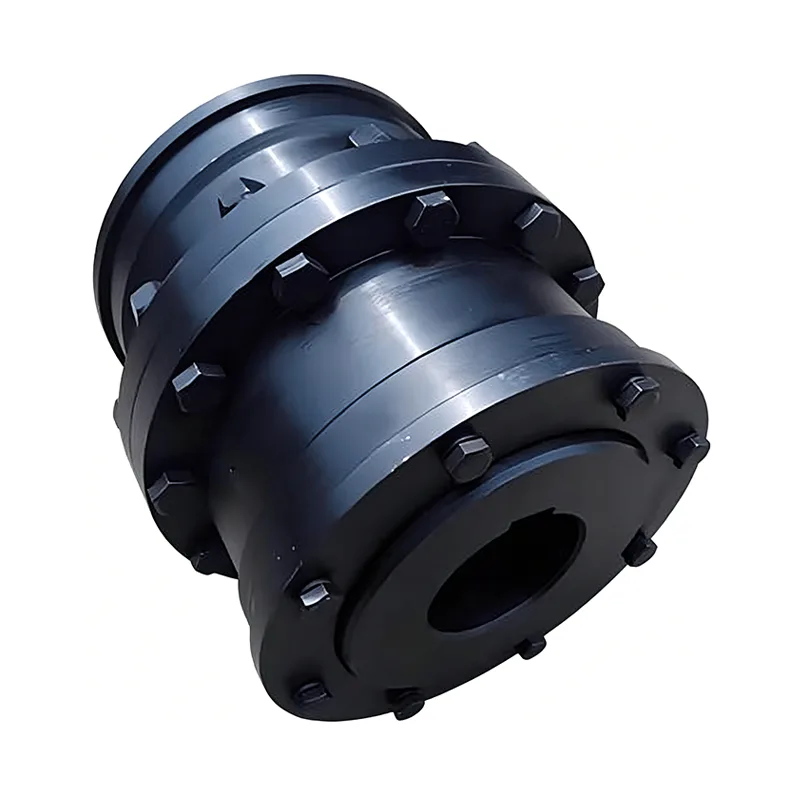

NGCL型ドラムギヤカップリング

NGCL タイプ ドラム ギア カップリングは、巻上機械用の特殊な統合トランスミッション コンポーネントであり、ブレーキ ホイールとギア カップリングを単一のユニットに独自に組み合わせた、市場では珍しいカスタマイズ製品です。別個の組み立て、独立したブレーキホイールの追加、および現場での面倒な調整手順が必要な従来のギアカップリングとは異なり、NGCL はトランスミッションギア本体とブレーキホイールを単一の一体鋳造品に統合します。完全な構造ユニットとして出荷されるため、現場でのアセンブリの位置ずれやブレーキの同期障害などの一般的な問題を発生源で効果的に排除できます。

ブレーキホイールには精密機械加工が施され、平坦で滑らかな摩擦面が確保されています。クラウンギア歯のミスアライメント補償機能と組み合わせたこのユニットは、高負荷トルクを確実に伝達するだけでなく、さまざまなブレーキシステムと組み合わせて正確なブレーキを容易にし、特に頻繁な始動、停止、瞬間的なブレーキ要件などの巻上装置の動作要件に対応します。

標準の汎用ギアカップリングと比較した主な差別化機能は何ですか?

1. 統合的な構造設計

ブレーキホイールとカップリング本体は単一の一体ユニットとして鋳造されています。これにより、独立したブレーキコンポーネントを別途購入して設置する必要がなくなり、機械のトランスミッション全体のレイアウトが簡素化されます。これにより、一般に巻上装置内で利用できる限られた設置スペースが大幅に節約され、よりコンパクトで合理化された構造構成が実現します。

2. 高精度な制動摩擦面

ブレーキホイールの摩擦面は精密旋削技術を使用して加工されており、優れた平面度と厳しい寸法公差が保証されています。これにより、現在市販されているさまざまな標準ブレーキ システムとの完璧でシームレスなインターフェイスが可能になり、途切れや遅延のない敏感なブレーキ応答が保証されます。

3. 吊り上げ特有の条件に合わせて最適化

動力伝達と機械ブレーキの同期協調動作を実現します。これは、高頻度の起動と停止、ブレーキ応答の遅れ、現場での組み立て中の大幅な同軸度のずれなど、巻上装置に固有の一般的な操作上の問題を効果的に解決するとともに、巻上操作に特有の交互の衝撃荷重に耐えるように特別に設計されています。

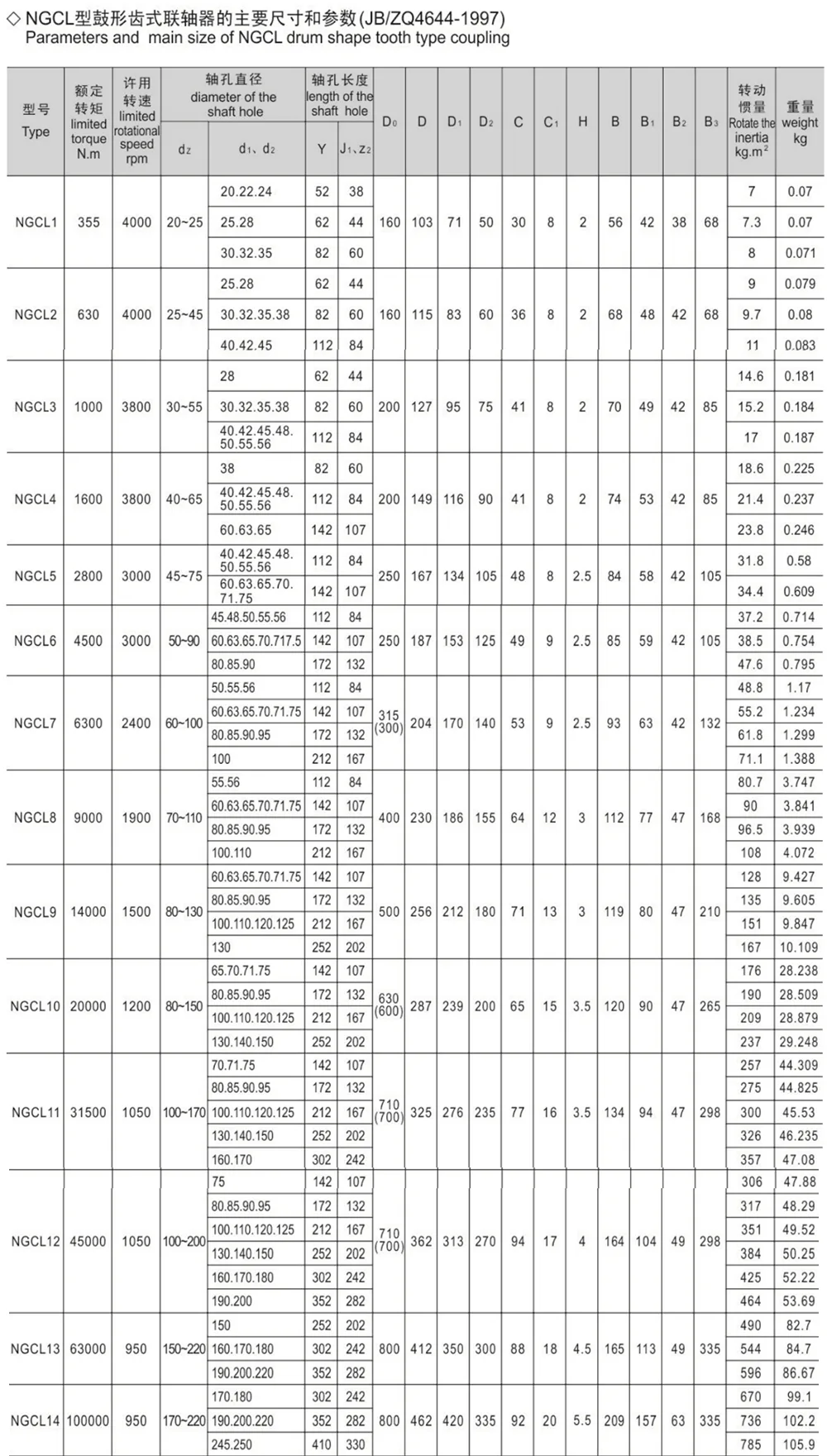

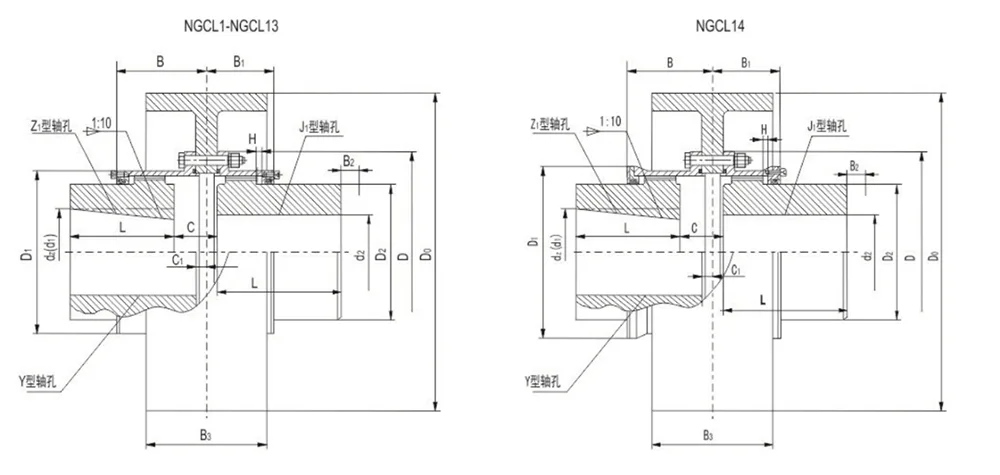

製品の構造と性能

NGCL タイプ ドラム ギア カップリングは、合理化された構造レイアウトにより、嵌合精度、環境保護、組み立て/メンテナンスの容易さという 3 つの主要な側面にわたって巻上装置の高強度および高頻度の動作要求を満たすように包括的に調整されています。

- 高い剛性。変形や緩みに強い：ブレーキホイールとギヤ本体の嵌合精度が高く、構造的に一体性が高いため、ユニット全体の剛性が十分に確保されています。吊り上げ作業に特有の瞬間的な衝撃や交互荷重の影響下でも、カップリングは構造変形、フランジの緩み、ギア本体の位置ずれに強く、優れた動作安定性を確保します。

- 完全に密閉されています。過酷な環境に適応：高品質の複合シール構造を備えたカップリングは、粉塵、水の浸入、グリースの漏れに対する三重の保護を提供します。これにより、粉塵レベルが高く、湿度が高く、全天候条件を特徴とする屋外の屋外環境での長期間の高強度の連続動作に耐えることができます。

- 便利な組み立て。簡単なメンテナンス: 全体の構造はよく整理されており、特殊な工具や複雑な工具を必要とせずに、組み立て、位置合わせ、微調整が簡単に行えます。定期的なメンテナンスは定期的な潤滑だけで済み、維持に関連する人件費を効果的に削減し、装置のダウンタイムの損失を最小限に抑えることで、機械の長期にわたる安定した動作が保証されます。

メンテナンスに関する推奨事項

- 定期的な潤滑とメンテナンス: 運転頻度に基づいて定期的に高品質のギア グリースを補充します。頻繁に起動・停止を繰り返す用途では毎月潤滑状態を点検し、3～6ヶ月ごとにグリースを完全交換することを推奨します。これにより、ギア表面の乾燥摩擦、異常摩耗、変速機のガタつきを防止し、ドラム状ギアの歯の噛み合いをスムーズにします。

- ブレーキホイールの表面検査: 定期検査では、ブレーキホイールの摩擦面の状態に細心の注意を払ってください。ブレーキの故障やブレーキの応答遅れの原因となる表面の滑りを防ぐため、蓄積したゴミ、油残留物、不純物を速やかに除去してください。摩擦面に不均一な摩耗、溝、変形が見られる場合は、ブレーキの精度を確保するために直ちに修理または交換してください。

- シーリングとファスナーの検査: エンドシールとガスケットの完全性を定期的に検査してください。塵埃や雨水が内部に侵入し、ギヤ本体の磨耗を防ぐため、経年劣化、漏れ、損傷の兆候が見られた場合は直ちに交換してください。同時に、長期間の振動による緩みや位置ずれがないか、フランジボルトの締まり具合を確認してください。 - 運転状態の管理：過負荷または過速度状態での長時間の運転は厳禁です。ギア本体とブレーキドラムの瞬間的な衝撃摩耗を最小限に抑えるために、頻繁で強度の高い緊急ブレーキを避けてください。屋外で動作する機器の場合は、直射日光への長時間の曝露や雨水の浸入を軽減し、コンポーネントの劣化速度を遅らせるために適切な保護措置を講じていることを確認してください。

工場直送モデルのメリット

Jiteng は、NGCL タイプ ドラム ギア カップリングの生産プロセス全体を通じて業界標準を厳格に遵守しています。当社は、お客様の購入と運営上の利益を守るために、品質検査、在庫管理、カスタム製造、アフターセールスサポートに及ぶ包括的なサービスチェーンを確立しています。

- 厳格な多段階の品質検査: 工場から出荷される前に、すべての完成製品は、精密寸法検証、定格トルク負荷試験、および包括的な視覚スクリーニングという 3 つの主要な検査段階のシーケンスを受けます。この厳格なプロセスにより、不良品が出荷されることはなく、すべてのユニットの安定した信頼できる品質が保証されます。

- 豊富な在庫を備えた工場からの直接供給: 純粋な直販モデルで運営しており、通常は仲介業者によって課されるマークアップの層を排除しています。迅速な納品を保証するために、標準仕様の在庫を常に用意しています。さらに、大量購入には段階的な価格割引が適用され、コストパフォーマンスが非常に優れています。

- 包括的な非標準カスタマイズのサポート: 当社は、非標準の外形寸法、特殊なボア サイズ、独自のキー溝仕様など、特定の機器要件を満たすフル次元のカスタマイズ機能を提供します。さらに、高温、高湿度、または多量の粉塵負荷を伴う環境などの特殊な動作環境に合わせて、プロセスのアップグレードや変更を実装することもできます。

- ワンストップの技術サポートとアフターサービス: 製品選択ガイド、設置手順、運用最適化コンサルティングなど、充実した包括的なアフターサポート体制を備えたさまざまな無償技術サービスを提供します。

よくある質問

- Q1: NGCL カップリングと GIICL/GICL ギア カップリングの主な違いは何ですか?

A1: NGCL タイプ ドラム ギア カップリングは、一体型のブレーキ ドラム設計を特徴としており、動力伝達とブレーキの両方の機能を果たします。巻上げおよび巻上げ装置で使用するために特別に設計されています。対照的に、GIICL および GICL モデルは純粋に伝送に重点を置いたカップリングです。内部ブレーキ構造がないため、外部ブレーキドラムを別途取り付ける必要があります。これらのモデルは通常、ブレーキ機能が必要とされないボール ミルやコンベア システムなどの大型機械で使用されます。

- Q2: 既存の巻上装置が旧モデルのブレーキシステムを使用している場合、NGCL ブレーキドラムは互換性がありますか?

A2: 標準のブレーキ ホイール ディスク表面は、一般的なブレーキ寸法に合わせて機械加工されており、現在市場で入手可能なほとんどの主流のホイスト ブレーキに直接取り付けることができます。特殊な非標準ブレーキ仕様については、ご要望に応じて当社工場でブレーキホイールの外径と幅をカスタマイズできます。

- Q3: このカップリングは、屋外の産業施設で稼働する天井クレーンでの長期使用に適していますか?

A3: はい、そうです。防塵・防水シーリング構造を内蔵しており、屋外からの雨水、砂、塵などの浸入を防ぎます。これにより、全天候条件下での屋外巻上装置の頻繁な起動と停止を含む動作要件を確実に満たすことができます。
