HL型弾性ピンカップリング

HL形エラスティックピンカップリングは、ゴム系の弾性カップリングと異なり、伝達ピンに高強度ナイロンを採用し、ナイロン素材本来の靭性と耐せん断性を活かして動力伝達を容易にします。従来のリジッドダイレクトドライブ方式では、キー溝の摩耗、部品の破損、機器の振動、異音などの一般的な問題が発生しがちですが、この製品は完璧なソリューションを提供します。ナイロンピンを利用して始動時と停止時の衝撃を緩和し、交互負荷によって生じる振動を減衰します。

設計能力

1. 弾性部品の材質は麻なので硬度が高く、耐摩耗性があり、腐食性のある環境にも使用できます。

2. 焼入れにより作動する金属製ブレーキリングの円形表面。

3. カップリングの穴寸法、キー溝寸法および呼び方は、GB/T 3852-1977「軸穴の接続形式と寸法」に準拠しています。 2 つのカップリング半分のボアは独立して選択でき、任意の構成に組み合わせることができます。

4. 使用温度: -20 ～ +70℃。

5. オリジナルの規格は国際規格 GB5051-85 です。

注記をマークします:

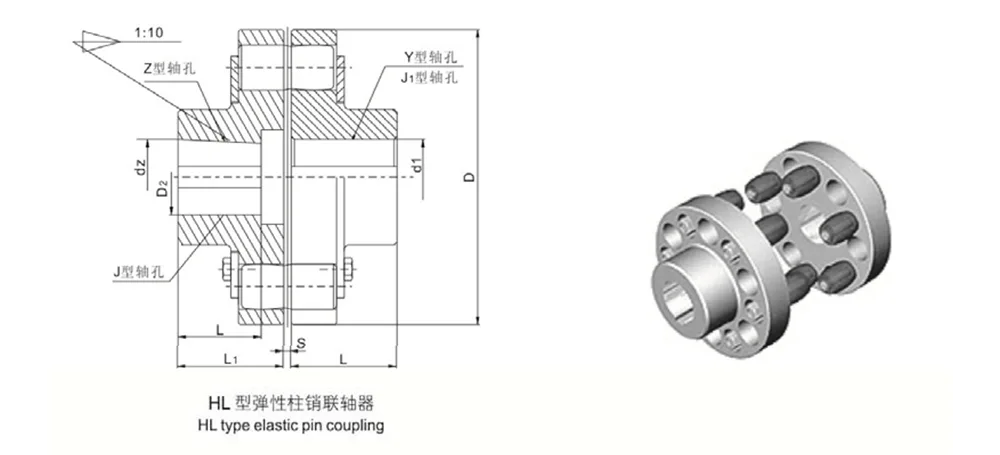

ザグリ付ザンドJタイプの場合、はめあい長さは含まず、下図のL値となります。

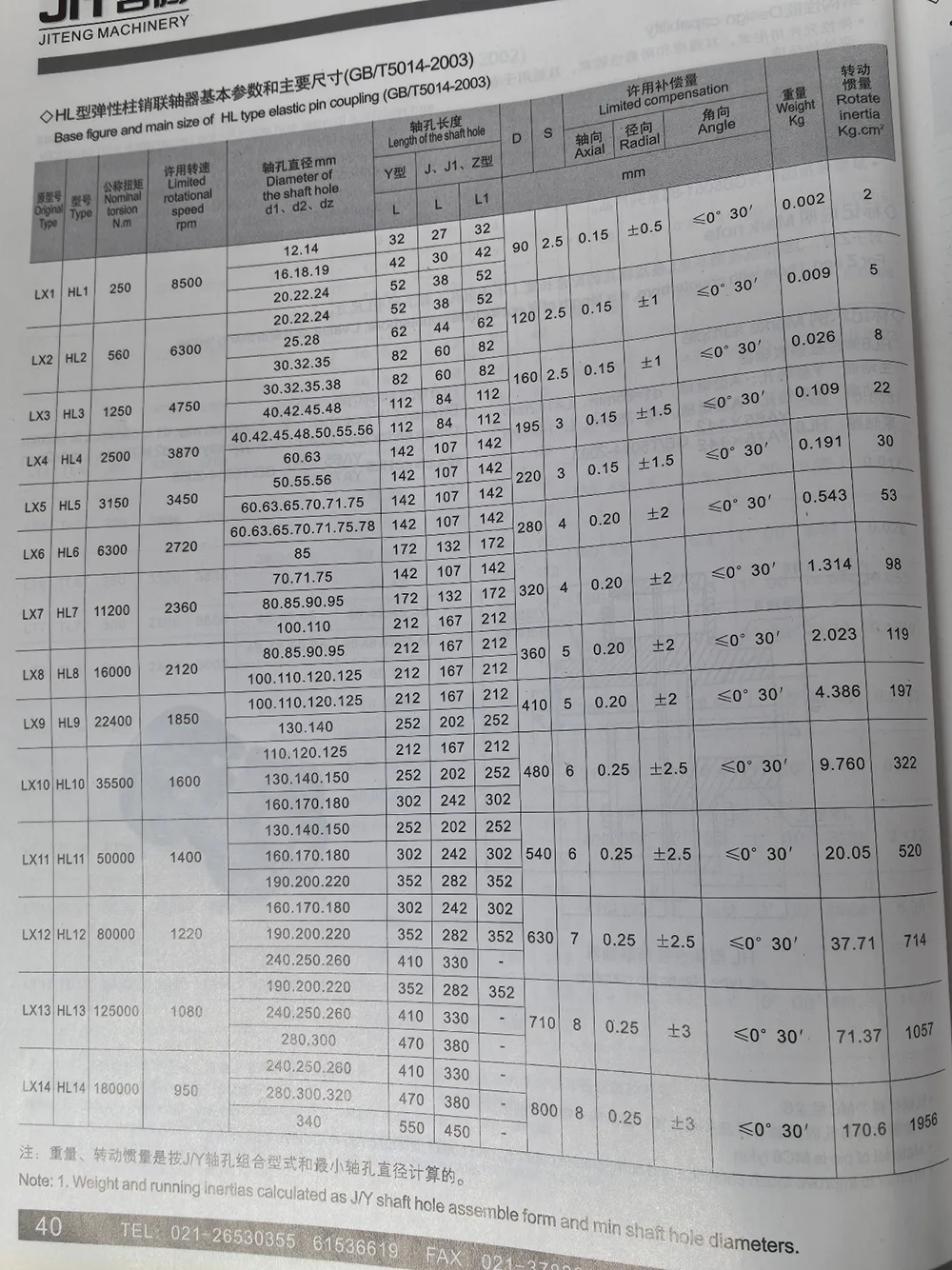

マークサンプル:

HL6型弾性ピンカップリング

ドライブエンド：Y型軸穴、A型キー溝、d1は65mm、Lは142mm

被駆動側：Y型軸穴、A型キー溝、d2は75mm、Lは142mm

カップリング：HL6 YA75×142YA65×142GB/T5014-2003

ピンの材質はMC6ライロンです

タッチ状態を改善し、容量を補うために、ピンの一方の端をドラム形状にする必要があります。

運用上の適合性

HL タイプの弾性ピン カップリングは、頻繁な起動/停止や不安定な負荷を特徴とする標準的な動作環境向けに特に最適化されています。中負荷を伴う汎用機械装置のほとんどに対応しており、装置の稼働状態を根本から最適化します。

- 頻繁な逆転への適応性: 繰り返しの始動/停止と連続的な方向切り替えを必要とするトランスミッション システム用に特別に設計された弾性ナイロン コンポーネントは、長期にわたって方向を変えることによって生成される衝撃荷重に耐えるのに十分な靭性を備えており、材料の経年劣化や破損に関連する問題を効果的に防止します。

・荷重変動の緩和：運転中の軽微な荷重変動や瞬間的なピーク荷重が発生した場合、ナイロンピンの固有の弾性力を利用して衝撃を緩和し、力を分散させ、荷重の不安定による伝動音や機器の振動を防ぎます。

- リジッド接続の欠点の軽減: 従来の一体型リジッドカップリングの代替品として機能するこの製品は、リジッド直接接続に伴う激しい衝撃を和らげ、コンポーネントの破損、キー溝の摩耗、本体の振動、動作ノイズなどの一般的な機器の故障を効果的に排除します。

安全保護

- 犠牲過負荷保護機構: 機器の詰まり、失速、瞬間的な過負荷などの異常な動作状態が発生した場合、内部のナイロンピンが最初にせん断破壊によって破損するように設計されており、それによってトルク伝達経路全体が能動的に切断されます。 - 価値の高いコア機器の保護: 過負荷は弾性ピンのせん断によって効果的に遮断され、下流の構造コンポーネントへの伝播を防ぎます。これにより、モーター、減速機、スピンドルなどの高価なコアコンポーネントに堅牢な保護が提供され、不可逆的な損傷からそれらを守ります。

- 機械的に安定した保護: 全体の保護メカニズムは本質的に純粋に機械的です。停電、信号障害、環境干渉などの要因による影響を受けません。その結果、その保護安定性は電子アラームベースの安全システムの安定性をはるかに上回り、複雑で過酷な工場環境に最適です。

動作上の互換性

標準の弾性カップリングと比較して、HL タイプ弾性ピン カップリングはより高い耐荷重能力を提供し、より幅広いアプリケーション シナリオをカバーします。複数の業界にわたるさまざまなタイプの中負荷伝送装置に同時に対応できます。

- ターゲットを絞ったアプリケーション: 主に中負荷の動作環境向けに設計されており、頻繁な始動/停止、方向の反転、交互の衝撃荷重を伴う機械装置に最適です。これは、業界の欠点、特にゴム製カップリングの不十分な耐荷重能力と、リジッドカップリングに固有の衝撃吸収の欠如に効果的に対処します。

- 業界を超えた多用途性: 製品の互換性は機器カテゴリによって制限されません。採掘機械、総合工業生産施設、各種軽工業加工機械、ウォーターポンプやファンなどの流体機械にも導入可能です。

- 新規および既存の機器への適応性: 標準化された寸法を特徴とするカップリングは、OEM コンポーネントとして新しい機器に直接プレインストールできます。また、既存の機械の古くて摩耗したカップリングの理想的な代替品としても機能します。改造プロセスの難易度は低く、機器の元のトランスミッション構造を変更する必要はありません。

ジテンを選ぶ理由

当社はHL型弾性ピンカップリングのオリジナルメーカーとして、長年にわたり各種弾性カップリングやトルクリミッターの研究開発、製造に取り組んでまいりました。国内外のバイヤーに対し、商品の品質管理から納品、商品選定、アフターサポートまで、総合的なワンストップサービスを提供します。

1. 社内での研究開発と製造、厳格な品質管理:

HL型カップリングは全シリーズを自社で一貫生産しております。唯一の外注部品であるナイロン弾性ピンは、厳密に調達された高純度で耐摩耗性の高い原材料を使用して製造されています。すべてのバッチは、工場から出荷される前に厳格なトルクおよびせん断テストを受けます。

2. 豊富な在庫と効率的な配送:

標準カップリングモデルと予備のナイロンピンの在庫を常に用意しています。当社は、単一ユニットのサンプルから大規模な一括購入に至るまで、さまざまな注文に対応できる体制を整えており、カスタム製造サイクルに通常伴う長いリードタイムを排除します。

3. 無料で的確な商品選びサービス

当社の技術チームは、機器の負荷タイプ、起動停止周波数、シャフト直径パラメータなどの要素を分析して、HL 弾性ピンと TL 弾性スリーブ製品シリーズを区別し、各クライアントに最適なカップリング ソリューションをマッチングします。

4. ライフサイクル全体にわたる包括的なアフターサポート

当社は寸法図と設置チュートリアルを無料で提供し、特に海外の顧客向けに遠隔技術指導を提供します。さらに、特殊な条件下で動作する機器との互換性を確保するために、標準以外のボア サイズや特殊な硬度レベルのピンのカスタマイズもサポートしています。
