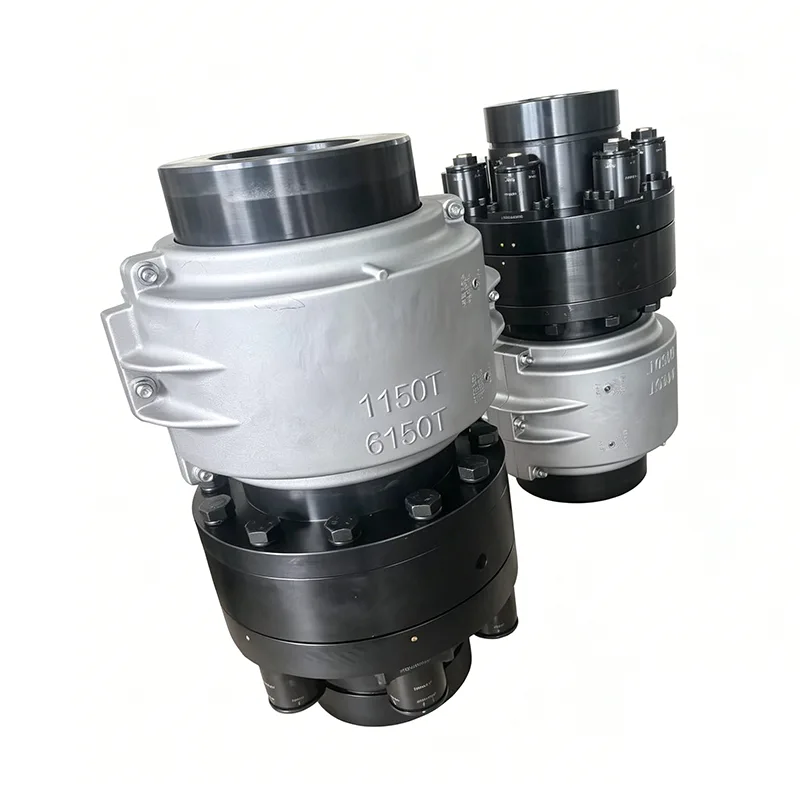

JSシリーズサーペンタインスプリングカップリング

JS シリーズ サーペンタイン スプリング カップリングは、高性能の可変剛性弾性金属トランスミッション コンポーネントです。これは高度なアップグレード製品として機能し、中高速の過酷な動作環境で非金属弾性カップリングを置き換えるように特別に設計されています。ゴムやナイロンなど劣化しやすい素材で作られたフレキシブルカップリングとは異なり、この製品には劣化しやすい非金属物質が含まれていません。代わりに、中核となる弾性トルク伝達要素として高強度の蛇行スプリング ストリップを使用し、スプリングの弾性変形を利用して衝撃を吸収し、共振を打ち消します。完全なアセンブリは、2 つのカップリング半体、保護カバー ハウジング、シール リング、および蛇行スプリング ストリップで構成されます。動力伝達は、カップリングのギア スロット内のスプリング ストリップの連動係合によって実現され、これにより、リジッド カップリングの高い伝達効率と、フレキシブル カップリングの緩衝および補償機能が組み合わされます。

構造コンポーネント

- 完全な標準アセンブリ: 完全なユニットは、2 つのカップリング半体、外側保護ハウジングの 2 つのセクション、2 つの防塵シール リング、および蛇行スプリング ストリップで構成されます。部品の総数は、同等の負荷容量を持つ他の高耐久カップリングよりも大幅に少ないため、故障率が低くなります。

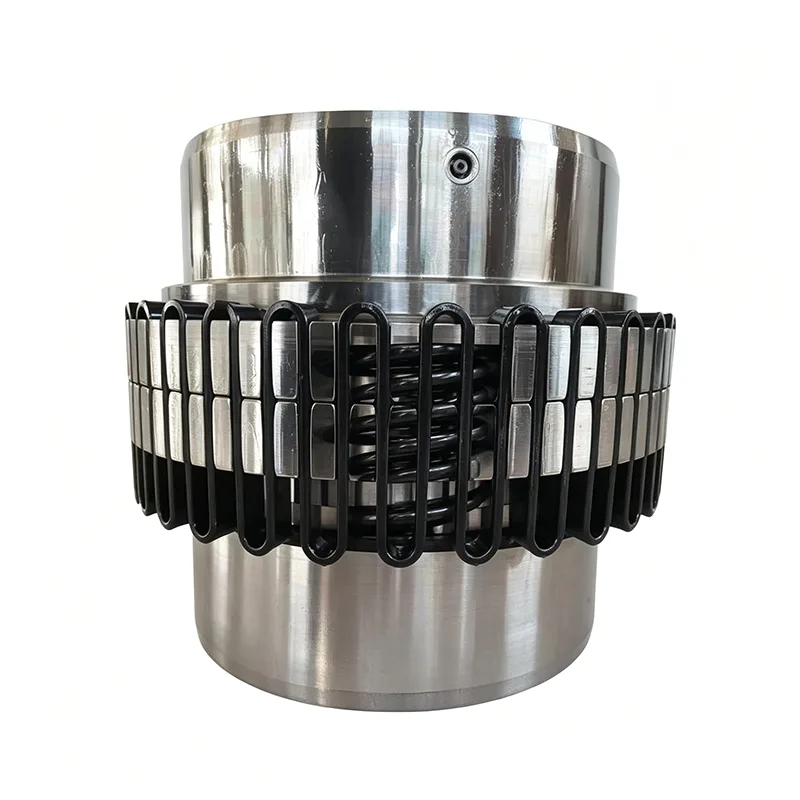

- 独自の軸方向トルク伝達構造: 蛇行したスプリング ストリップが軸方向に挿入され、2 つのカップリング半分のギア スロット内に設置されます。トルク伝達は、ギア スロットの側面によってスプリングに対して加えられる均一な圧力によって駆動されます。これにより、力のバランスのとれた分散が確保され、構造的な破損につながる可能性のある局所的な応力集中が防止されます。

- 密閉型保護設計: このカップリングは、シールリングと組み合わせた分割タイプの外側ハウジングを備えています。この設計は、スプリング ストリップの位置を固定するだけでなく、外部の塵や湿気が係合ゾーンに侵入するのを効果的に防ぎ、それによってスプリング ストリップとギア スロット構造の両方を保護しながら、日常の磨耗を最小限に抑えます。

動作原理

JS シリーズ サーペンタイン スプリング カップリングは、ギア スロットとスプリング ストリップの間の圧縮相互作用に基づいた可変剛性伝達ロジックを採用しています。動作中、カップリングはその緩衝強度を動的に調整できるため、振動や共振など、伝送システム内の一般的な問題を根本的に軽減できます。

- 標準動力伝達ロジック: 駆動シャフトと従動シャフトは、両端の対応するハーフカップリングを介して結合されます。駆動側ギアスロットの側壁は、蛇行バネに円周方向の力を及ぼします。これらのバネ要素の弾性変形により従動側が同期回転駆動され、トルクの伝達が行われます。

・高効率衝撃吸収・振動抑制機構：装置の起動時、停止時、負荷変動時にサーペンタインスプリングが適応弾性変形し、交流負荷による振動を減衰させ、伝動系全体の共振状態を防止します。平均36％を超える減衰・振動低減率を誇り、一般的な弾性カップリングをはるかに上回る衝撃吸収性能を発揮します。

- 負荷条件に適応する可変剛性: 伝達されるトルクの大きさが変化すると、それに応じてばね要素の弾性変形の程度が変化し、カップリング全体の剛性が自動的に調整されます。この設計は、軽負荷時の動作のスムーズさと重負荷時の堅牢な耐荷重能力のバランスを効果的に両立させており、変動する負荷条件を伴うアプリケーションに最適です。

材質構成と寿命

コア弾性コンポーネントは特別にカスタマイズされたばね鋼から製造され、多段階の熱処理プロセスを通じて強化されています。このアプローチは、経年劣化、疲労破壊、耐高温性の低下など、非金属弾性要素に関連する一般的な業界の問題点を効果的に解決します。

- 高品質のスプリング原材料: 蛇行スプリング要素は、厳選された工業グレードのばね鋼ビレットから作られています。これらの材料は、焼入れや焼き戻しを含む一連の精密処理を包括的に受けて、引張強度、疲労耐性、靭性がすべて最高の業界基準を満たしていることを保証します。

- 長期にわたる耐久性と最小限の摩耗: 金属製のスプリング本体は、経年劣化、硬化、腐食割れなどの問題の影響を受けず、極端な高温または低温の動作環境による影響を受けません。非金属の弾性カップリング (ゴムやナイロン製など) と比較して、この設計は全体的な耐用年数が大幅に延長されます。

- 複雑な交互荷重への適応性: JS シリーズ サーペンタイン スプリング カップリングは、頻繁な起動/停止サイクル、双方向の衝撃荷重、および高速往復変形に長時間さらされるのに耐えるように設計されています。高負荷で交互応力がかかる環境で継続的に動作する場合でも、安定した機械的性能を維持し、弾性劣化の影響を最小限に抑えます。

伝達性能と安全特性

・超高伝達効率：ギヤ溝とばね要素間の面接触伝達機構を採用し、動力損失を最小限に抑えたカップリングです。全体的な伝送効率は 99.47% に達し、現在入手可能な大多数のフレキシブル伝送カップリングを上回るエネルギー利用率を実現します。

- 双方向過負荷保護: 短期過負荷緩衝機能を備え、最大負荷容量は定格トルクの 2 倍に達します。これにより、瞬間的なピーク荷重を難なく吸収できるようになり、突然の過負荷によって引き起こされるシャフトの破損やギアの歯の崩壊などの致命的な故障を防ぐことができます。

- 多次元の位置ずれの補正: 蛇行バネの多方向の変形特性を利用して、カップリングは軸方向、半径方向、および角度の取り付け位置のずれを同時に補正できます。これにより、シャフトの同軸度に関する取り付けの閾値が下がり、アライメントの偏差が標準公差を超える可能性がある既存の機器への統合に最適になります。

組み立てとメンテナンスの利点

- コンパクトで軽量な構造: JS シリーズ サーペンタイン スプリング カップリングは、コンパクトな設置面積と軽量設計を特徴としています。所定のトルク定格において、他のタイプのカップリングに比べて占有設置スペースが大幅に少ないため、密閉されたトランスミッション システム内での使用に最適です。

- 簡素化された組み立てと分解: 各カップリング ユニットは 2 ～ 4 つのバネ要素のみを使用するため、シンプルで直観的な組み立て/分解シーケンスが保証されます。ダイヤフラム式カップリングやギア式カップリングと比較して、検査や部品交換に伴う複雑さと困難さが大幅に軽減されます。

- 低頻度の定期メンテナンス: 金属スプリングは頻繁な交換の必要がなく、密閉されたハウジング構造が内部コンポーネントを効果的に保護します。日常のメンテナンスは、ハウジングの締結状態と潤滑レベルの定期的なチェックに限定されており、他のタイプのカップリングで通常必要とされる弾性摩耗部品の定期交換の必要がなくなります。

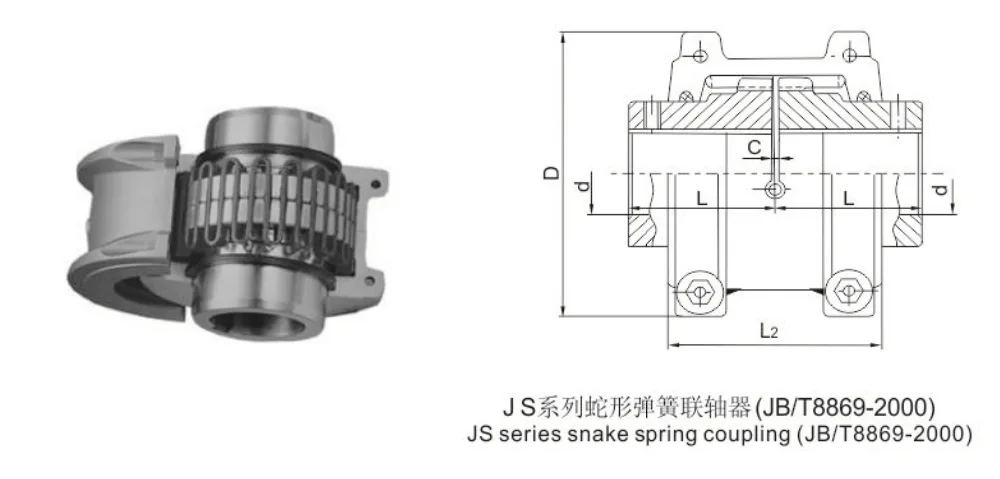

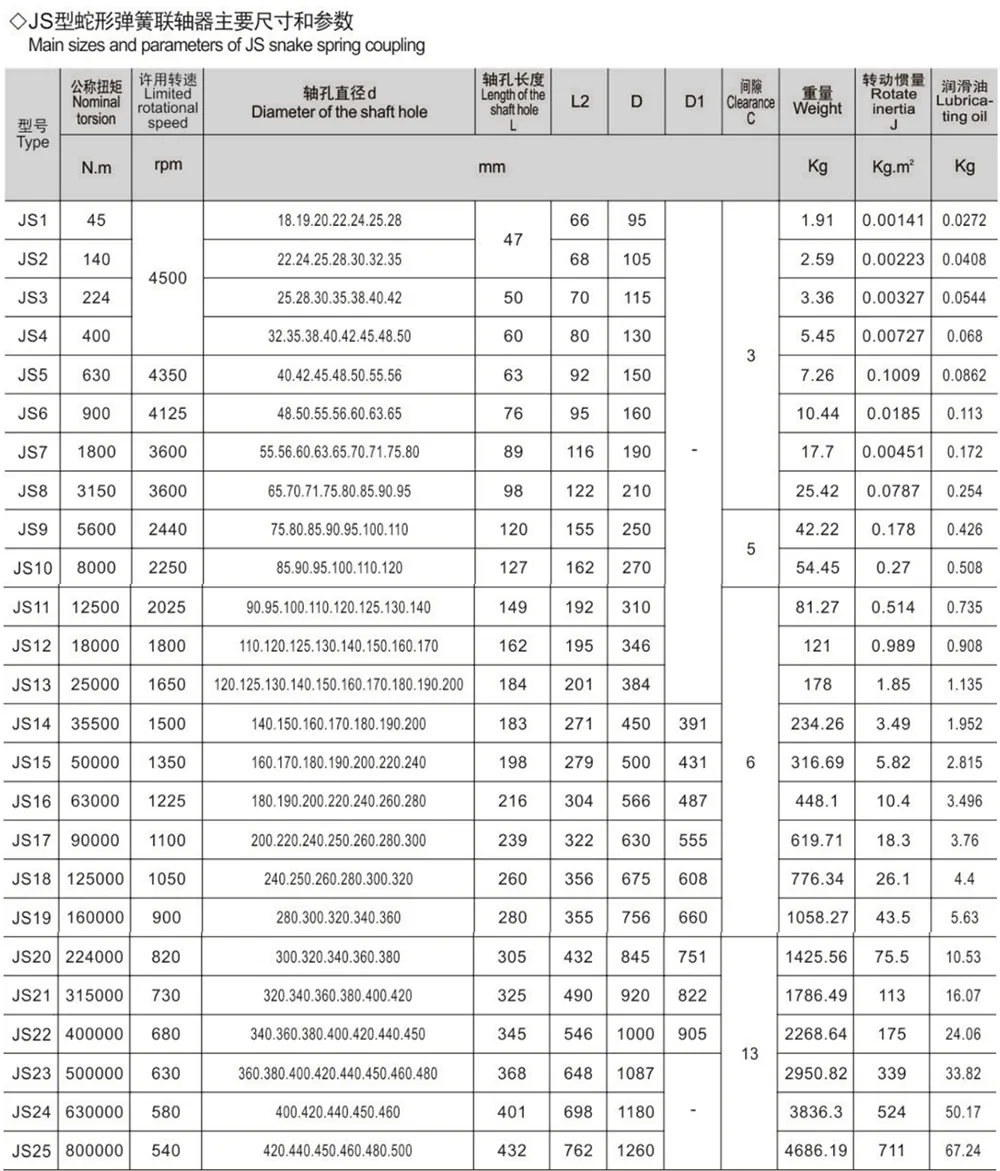

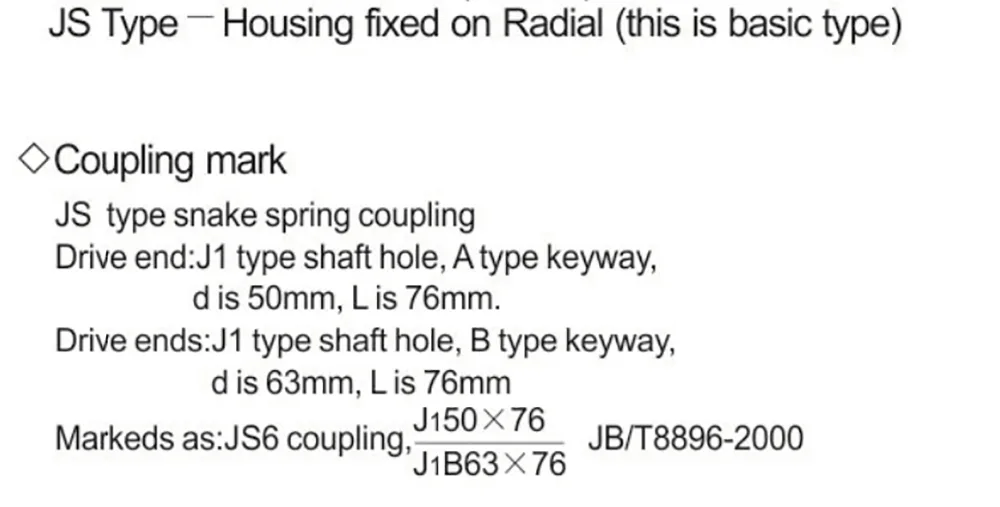

注）1. 軸穴（GB/T 3852）をご選定の際は、弊社技術部門にご相談ください。 2. 重量と回転慣性は穴なし状態として計算されます。
