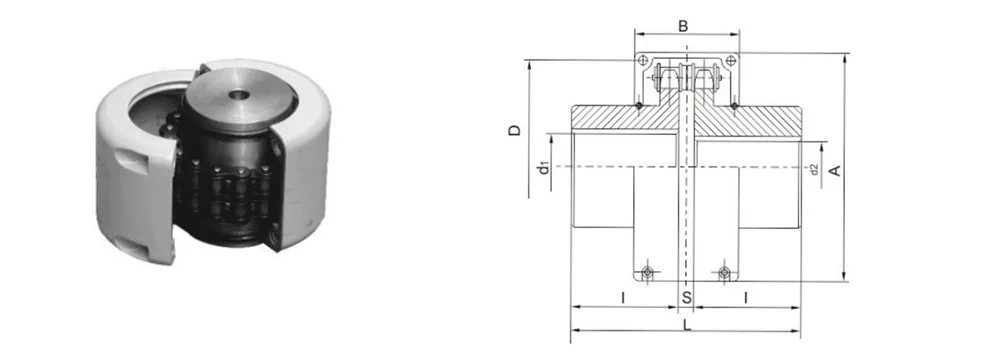

KC形ローラチェーンカップリング

強力カップリングの専門メーカーおよび信頼できるサプライヤーとして、Jiteng は、チェーンベースの技術を利用した国際的に認められた強力フレキシブル コネクタである KC タイプ ローラー チェーン カップリングを導入しました。現在、世界中の重工業機器で最も広く使用されている標準カップリングの 1 つです。国内カスタマイズのGL型チェーンカップリングとは異なり、KCモデルは国際共通の寸法規格に厳密に従って製造されており、優れた総合互換性とよりコンパクトな外径プロファイルを提供します。

製品の特徴

1. 柔軟な位置ずれ補正

このカップリングは、複列チェーン構造内の固有のクリアランスを利用して、機器の組み立て中に発生する半径方向、軸方向、および角度の位置ずれを適応的に補正できます。これにより、設置段階での位置合わせの困難さが軽減され、組み立て時間が最小限に抑えられます。

2. コンパクトサイズ、高出力密度

KC型ローラチェーンカップリングは、従来の弾性カップリングや他のチェーンタイプのカップリングに比べ、同一定格トルクにおいて外径が小さくなっています。設置スペースが少なくて済むため、内部構造がコンパクトでクリアランスが限られている統合機器システムに最適です。

3. オールメタルの環境耐性

すべてのコンポーネントは高品質のスチールから精密機械加工されており、湿気、ほこり、油汚れ、極端な温度の影響を受けません。弾性要素を利用したカップリングとは異なり、この設計はエラストマーの老化、亀裂、腐食などの故障モードを排除し、複雑な全天候型産業環境での使用に適しています。

4. 構造上の特徴と使用上の制限

全体的な構造はシンプルです。分解・交換は専用工具を必要とせず、一人でメンテナンスが可能です。ただし、構造上回転バックラッシ（フリートラベル）が固有に存在するため、大きな逆衝撃荷重や頻繁な方向反転が生じるトランスミッションシステムへの使用は厳禁です。

高い汎用性

1. 国際標準規格：高い相互運用性

この製品は普遍的な国際製造基準に準拠しており、成熟した包括的な仕様システムを備えています。同一仕様の製品であれば、海外の同等モデルと直接置き換えることができるため、部品の互換性に優れています。これにより、輸入機器のスペアパーツの調達に伴う一般的な問題点、特に調達の難しさと納期の長さを効果的に解決できます。

2. 多様な重機への対応

各種標準減速機、工業用ファン、給排水ポンプ、資材コンベヤ、各種特殊鉱山機械など、現在市販されている中・大型伝動装置の大部分と互換性があります。

3. 優れた総合価値

KC形ローラチェーンカップリングは、安定した耐荷重性能、優れた環境適合性、お求めやすい単価により、中低速、重荷重の一方向伝動用途の定番部品として世界的に認知されています。

構造上の利点

1.高精度焼入れスプロケット

スプロケットブランクは高品質の炭素構造鋼から作られています。精密旋削加工とホブ加工を複数段階行った後、歯面に焼き入れ処理を施します。これにより十分な表面硬度が確保され、耐圧縮応力や耐摩耗性に優れています。スプロケットは、長時間の噛み合い作業においても、歯の欠け、滑り、異常摩耗などに対する高い耐性を備えています。

2. 高強度複列ローラチェーン

特殊な厚みを持たせた複列伝動チェーンを装備したこのカップリングは、高い引張限界と単列チェーンをはるかに超える耐荷重能力を備えています。全体的なねじれ剛性が高く、連続的な中重量から重量の荷重に対しても、チェーンの伸びや破損などのトラブルを起こすことなく確実に耐えることができます。

3. 効率的かつ安定した電力伝送

動力の伝達ロスが極めて少なく、伝達効率に優れています。装置の動作中、システムには振動や部品の緩みがなく、下流のトランスミッション システム全体が一定速度で継続的に動作することが保証され、計画外の装置ダウンタイムの可能性が最小限に抑えられます。

アプリケーションシナリオ

1. 重工業用機器

KC型ローラチェーンカップリングは、鉱山機械、冶金搬送装置、薬品混合装置、建材成形生産ラインなどに適しています。高い粉塵レベル、高湿度、軽度の腐食を特徴とする複雑な生産環境に耐えられるように設計されています。

2. 農業機械および搬送機械

このカップリングは、現場作業用の農業機械、定置資材搬送装置、大型換気扇、および関連する減速機で広く使用されており、屋外の野外作業と屋内の連続生産環境の両方に適しています。

3. 特定の動作条件

連続的、重負荷、一方向負荷の下で中～低速の回転速度で動作する装置にのみ推奨されます。頻繁な前進/後進サイクル、大きな逆衝撃負荷、または突然の開始と停止操作を伴う高精度のトランスミッション システムでの使用は厳密には推奨されません。

よくある質問

- Q1: ローラーチェーンカップリングのKC型とGL型の主な違いは何ですか?

A1: KC型は国際的に認められた標準モデルです。外径が小さく汎用性が高いため、輸入機器の交換部品として最適です。逆にGL型は国の基準に準拠した国産モデルです。最も重要な違いは、KC シリーズには本質的に回転すきま (または「バックラッシュ」) があり、一方向の動力伝達のみが可能であることです。逆衝撃荷重には耐えられません。逆に、GL シリーズはバックラッシがなく、より広い範囲の運用適用範囲を提供します。

・Q2：KC形ローラチェーンカップリングは正逆回転を頻繁に行う装置にはなぜ不向きですか？

A2: 製品の構造設計には、本質的に「バックラッシ」とも呼ばれる回転すきまが組み込まれています。逆回転の瞬間に激しい衝撃が発生します。スプロケットの歯欠けやチェーンの破損につながりやすく、同時に大きな異音も発生します。その結果、カップリングとホスト機械の両方の耐用年数が大幅に短縮されます。

- Q3: 全金属チェーンカップリングにはどのような定期メンテナンスが必要ですか?

A3: 日常のメンテナンスは簡単です。経年劣化や消耗部品がないため、頻繁な部品交換が不要です。オペレーターは定期的にチェーンの張力をチェックし、潤滑グリースを補充するだけで済みます。粉塵や湿気の多い環境での動作の場合、定期的に汚染物質を除去することで、長期にわたる安定した性能が保証されます。

- Q4: KC シリーズは、輸入機械に搭載されている同等のチェーンカップリングの直接代替品として使用できますか?

A4: もちろんです。 KC シリーズは、世界共通の国際寸法規格に厳密に従って開発および製造されています。ボア径、外径、全長、定格トルクは海外主流モデルと同等であり、高い互換性を確保しています。納品時にボアを変更する必要はありません。ユニットは機械に直接取り付けて、すぐに稼働させることができます。
