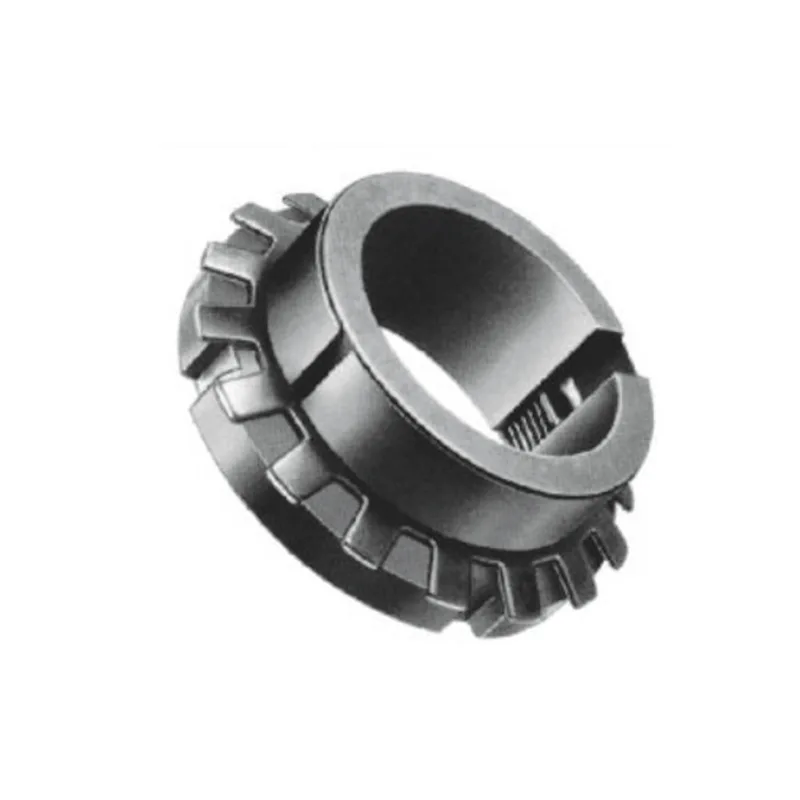

タイプ Z9 ロック アセンブリ

タイプ Z9 ロック アセンブリは、Jiteng Machinery が開発した独自の軽量でありながら頑丈なキーレス ロック コンポーネントです。その動作は、動力伝達のための高精度の円錐形セルフロックの原理に基づいています。スリムでコンパクトな形状で設置スペースをとらず、均一で安定したクランプ力を実現し、中実軸、中空軸の両方に対応します。この製品は、狭いスペース、中重量から重量の負荷、および頻繁な起動/停止操作を伴う用途向けに特別に設計されており、自動化システム、木工機械、包装機械などの一般機械に広く適用されています。

軽量設計と省スペースの利点

従来のかさばる拡張スリーブとは異なり、タイプ Z9 は薄くて軽量な構造設計が特徴です。どのようなトルク定格でも、全体の設置面積が小さくなり、プロファイルが薄くなります。特に、コンパクトな内部スペースと制限されたレイアウトを特徴とする機器内の組み立ての課題を解決するように設計されています。

1. 同等のトルクを実現するためのより小さな設置面積: 標準的な中重量から重量の耐荷重能力を維持しながら、アセンブリはスリムで合理化された構造を特徴としています。同等のトルク仕様の標準拡張スリーブよりも厚みと全体積が優れており、「小型・高荷重」の性能比を効果的に実現します。

2. コンパクトな機器レイアウトに最適化：オートメーションシステムや精密軽産業機械に見られる限られた設置スペースを考慮して設計されており、設置後に余分なスペースを占有しません。これにより、ホスト マシンの内部レイアウトがすっきりと整理され、軽量でより統合された機器設計への移行がサポートされます。

3. シャフト径全体にわたる高い汎用性: タイプ Z9 ロック アセンブリは、さまざまな中実シャフトおよび中空シャフト仕様の動力伝達接続を可能にします。互換性のある軸径の範囲が広いため、高い汎用性が確保され、異なるコンポーネントモデルを頻繁に切り替えることなく、複数のタイプの装置で利用できます。

負荷緩衝機能とシャフト保護機能

1. 瞬間的な衝撃荷重の緩衝: 装置の起動段階と停止段階では、瞬間的な衝撃力と急激なトルク変動が発生します。タイプ Z9 ロック アセンブリの均一なクランプ構造は、これらの衝撃力を効果的に緩衝し、急激な負荷の変化によってトランスミッション システムにかかる機械的ストレス、または「ハード ストレス」を軽減します。

2. 応力集中による損傷の除去: 従来のキー接続に伴う 1 点荷重ベアリングの固有の欠点を排除することで、このシステムは接触領域全体に均一な荷重分散を実現します。これにより、シャフトやハブ内の応力集中の問題が完全に排除され、シャフトの変形、表面損傷、部品の亀裂などの故障が防止されます。

3. コアコンポーネントの耐用年数の延長：負荷の衝撃を緩和し、均一なトルク伝達を確保するというその特性により、このシステムはメインシャフト、ベアリング、ハブなどの重要なドライブトレインコンポーネントの摩耗率を大幅に低減し、それにより機械のコアアセンブリ全体の動作寿命を効果的に延長します。

耐候性と環境適応性

1. 優れた防塵・防錆性：表面保護処理を強化し、防塵・防錆性に優れています。ほこり、穏やかな湿度、または軽度の油汚れの存在を特徴とする標準的な工業作業場環境で、長期にわたり信頼性の高い動作が可能です。

2. 温度変動における安定性: 材料は安定した物理的特性を備えています。そのため、熱膨張や熱収縮を伴う環境温度の変動にさらされても、緩んだり固着したりすることなく、安全な状態を保ちます。これにより、ロック機構の緩み、詰まり、腐食による焼き付きなどの問題を防止します。

3. 全天候型の安定したクランプとトルク伝達: タイプ Z9 ロック アセンブリは、標準的な動作環境に典型的な小さな外乱の影響を受けません。昼夜を問わず、年間を通じて一貫したクランプ トルクと伝達精度を維持し、幅広い動作条件にわたって優れた安定性と適応性を実証します。

高効率伝送のメリット

1. 損失を最小限に抑えたバックラッシゼロの伝達: テーパー面により隙間のないぴったりとしたフィット感が得られ、「デッドトラベル」や遅れのない動力伝達が保証されます。これにより、機械的なバックラッシによる動力損失が完全に排除され、伝達効率が大幅に向上します。

2. 設備の消費エネルギー削減：高効率・高精度な動力伝達構造により、無駄なエネルギーの消費を最小限に抑えます。これにより、長期間の連続運転中に、装置の全体的なエネルギー使用量が効果的に削減され、それによって生産運用コストが削減されます。

3. 生産能力の継続的な向上: 装置の伝達システムは、停電や回転速度の低下がなく、より効率的かつスムーズに動作します。これにより、運用効率が一貫して維持され、企業全体の生産能力が安定して確実に増加します。

該当するシナリオ

タイプ Z9 ロック アセンブリは、軽量かつ高耐久のトランスミッション用途向けに特別に設計されています。さまざまな種類の機器と互換性があり、限られた環境またはスペースに制約のある環境内で重量物を伝達するための理想的なコンポーネントの選択肢として機能します。オートメーションシステム、木工機械、包装機械、冶金補助装置、減速機、工業用ファン、ウォーターポンプ、搬送システムなど、さまざまなタイプの軽工業および一般重荷重機器に広く適用されています。

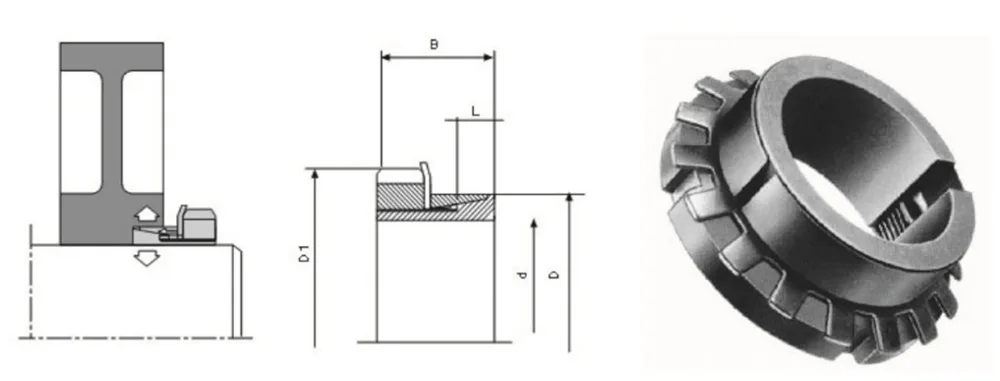

タイプ Z9 ロック アセンブリの基本寸法とパラメータ

よくある質問

Q1: タイプ Z9 ロック アセンブリと標準の頑丈なロック アセンブリの主な違いは何ですか?

A1: Z9 の主な特徴は、小型、軽量でありながら耐久性に優れたデザインです。同等のトルク容量に対して、全体の体積が小さくなり、プロファイルが薄くなるのが特徴です。内部機器スペースが限られている組み立てシナリオ向けに特別に設計されており、コンパクトなフォームファクターと堅牢な耐荷重性能のバランスを効果的にとります。精密オートメーションや軽工業機器向けの専用の特殊コンポーネントとして機能します。

Q2: このユニットは狭い設置スペースでも正常に設置および操作できますか?

A2: Z9 は、狭い空間レイアウトを持つ機器向けに特別に開発された、カスタム設計のコンパクトな構造を特徴としています。占有スペースは最小限で、取り付けと取り外しが簡単に行えます。空間的制約による組み立ての困難を完全に回避し、さまざまなタイプの統合精密機器に最適です。

Q3: Z9 ロック アセンブリは、頻繁に起動/停止サイクルを行う機器に適していますか?

A3: Z9は衝撃吸収性と荷重分散性に優れています。頻繁な発停や急激な負荷変動による衝撃応力を効果的に吸収し、軸の損傷を防ぎ、緩みや滑りなどのトラブルを解消します。高頻度の起動/停止サイクルを伴う連続動作環境に最適です。

Q4: Z9 ロック アセンブリは、従来のキー接続と比較して、伝達効率の点でどのような利点がありますか?

A4: 従来のキー接続では、取り付けのバックラッシュ (クリアランス)、動力伝達の遅延、摩耗に関連した重大な損失などの問題が発生しがちです。対照的に、タイプ Z9 ロッキング アセンブリは、バックラッシゼロのセルフロッキング テーパー面機構を採用しています。これにより、ロスのない電力伝送、迅速な応答時間、および低エネルギー消費が保証されます。長期にわたり安定した運転効率を維持し、トルク低下などのトラブルもありません。
