自動調心ころカップリング

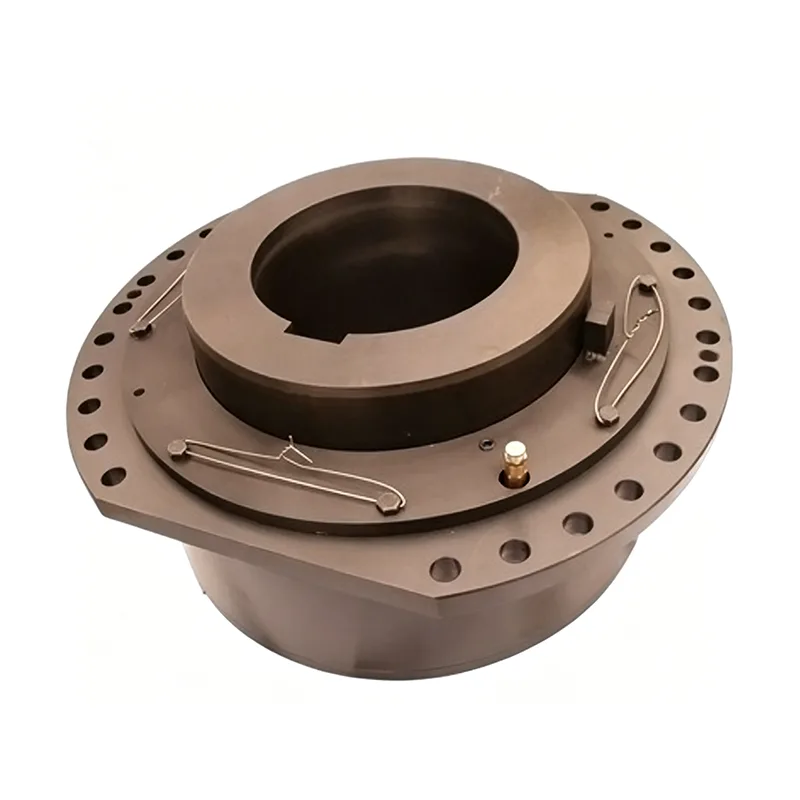

自動調心ローラーカップリングは、クレーン昇降機構のドラム駆動システムの重大な問題点に対処するために特別に開発された特殊なトランスミッションコンポーネントです。従来のギアカップリング、オープンギアドライブ、関節式シャフト構造に固有の数多くの欠点を効果的に改善します。トルクを伝達する球面ローラーの柔軟な噛み合いに依存するこの製品は、本質的に自動調心ベアリング特性を備えており、装置内の角度のずれに自動的に適応できます。その構造レイアウトはコンパクトかつ軽量であり、トロリー機構内で追加のスペースを占有しません。巻上装置に典型的な低速、重荷重、ドラム駆動の動作条件に最適です。さらに、広範囲のパラメータをカバーし、安定した信頼性の高い動作を保証します。

従来のクレーン連結構造の長所と短所の比較

クレーン吊り上げ機構の減速機出力シャフトとドラム間のトランスミッションリンケージでは、従来の設計では通常、ディスクタイプのギアカップリング、オープンギアドライブ、または固定軸およびフローティング軸の関節式シャフト接続が使用されています。これらの構造タイプにはそれぞれ、機器のメンテナンスや構造レイアウトの柔軟性を制限する明確な運用上の欠点があります。

- ディスク型多板ギヤカップリング（中小型クレーン用）：全体構造がコンパクトで集積度が高いものの、形状が複雑なため製造コストが高く、加工が著しく困難です。さらに、自重が大きいため、小型から中型のクレーンの軽量設計の取り組みが妨げられ、その後の分解やメンテナンスの手順が非常に不便です。

- オープンギヤドライブ (重量トン機器用): 主に吊り上げ能力 80 トンを超えるクレーンに使用され、この構成により 2 段階の減速が可能になり、モーターとドラム間の中心距離を長くすることができます。構造は単純ですが、歯車が露出しているため潤滑状態が悪くなります。その結果、歯車の歯の表面は摩耗や急速な故障を非常に受けやすく、その結果、装置の故障率が比較的高くなります。

・固定軸・遊動軸関節軸構造（長軸設計）：ドラム軸方向の寸法を短縮し、設置スペースをコンパクトにしました。ただし、長いシャフトアセンブリを使用する必要があるため、巻上機構全体の自重が増加します。さらに、ギアの組み立てと調整を独立して実行することはできません。分解・組立作業が煩雑となり、メンテナンス効率が低下します。

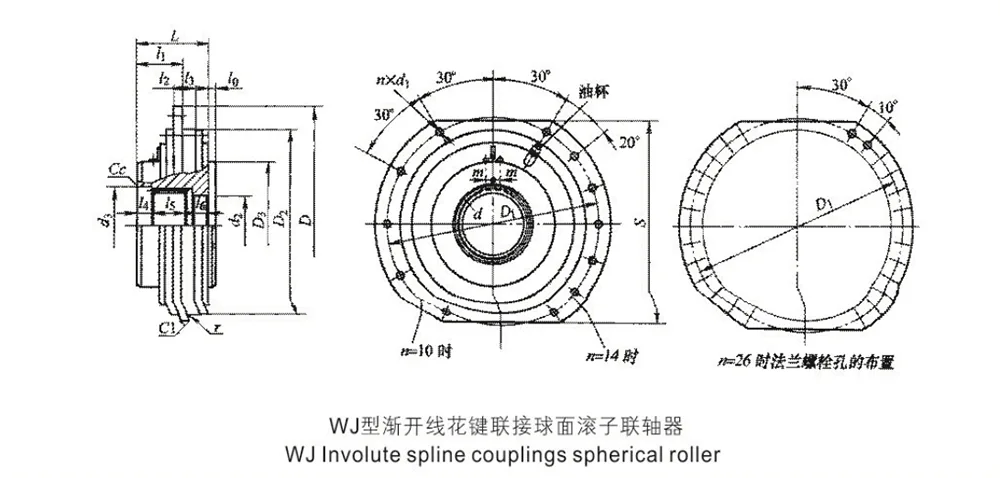

製品構造とトルク伝達原理

自動調心ころカップリングは、明確に定義された構造構成と科学的に設計されたトルク伝達方式を特徴としています。球面ローラーの柔軟な噛み合いを活用することで、トルクとラジアル力の両方を同時に伝達し、操作の柔軟性が向上します。

- 包括的な構造構成: 完全なアセンブリは、主にカップリング半分、外側スリーブ、球面ローラー、内側カバー、外側カバーなどのコアコンポーネントで構成されます。コンポーネントの配置が合理化され、余分で複雑な精密部品が排除され、故障率が大幅に低下します。

- 円周噛み合いトルク伝達: 球面ローラーがカップリングの円周に沿って均一に配置され、カップリングの半分と外側スリーブの間にある位置決め穴内に設置されます。ローラーとそれぞれの穴の間の密着接触と圧縮作用により、カップリングはトルクとラジアル荷重の両方を双方向に伝達します。

- 標準化された組立方法: 運転中、片方のカップリングハーフがギアボックス (減速機) の出力軸に取り付けられて固定され、外側スリーブが高力ボルトを使用してワイヤロープドラムにしっかりと接続されます。この構成により、伝達時の荷重が均一に分散され、緩みに強い確実な接続が得られます。

- フレキシブルギア伝達特性: 全体的な伝達機構は、弾性ピンタイプのギアカップリングの機構によく似ています。転動体によって提供される柔軟な力の伝達を利用して、通常、剛体メッシュシステムに関連する強い衝撃や摩耗の問題を効果的に軽減します。

中核となる運用特性と補償機能

自動調心ころカップリングは固有の自動調心機能を備えており、装置内の動作偏差に自動的に適応します。設置のずれや動作変形のずれなど、巻上機によくある問題を効果的に解決し、長期にわたる高負荷の動作に最適です。

1. 自動調心補正性能：自動調心軸受の動作特性を発揮し、カップリングはギアボックスの出力軸とドラム軸の間の角度のずれを正確に補正し、初期の組み立て誤差と動作中の動的変形のずれの両方に対応します。

2. 双方向相対変位への適応性：カップリングは、2軸間のさまざまな相対変位に同時に対応し、装置動作時に発生する応力を柔軟に相殺します。これにより、シャフトの固着（応力の固着）、異常摩耗、変速機のスタッタリングなどの故障を防止します。

3. 安定した耐荷重伝達：カップリングは操作トルクの伝達とラジアル荷重の支持を同時に行います。耐荷重構造は最適に設計されており、長時間の低速、高負荷運転でも滑りやドリフトのない性能を保証します。その伝達安定性は従来のオープンギア構造を大きく上回ります。

構造上の利点

従来の巻上伝達構造と比較して、自動調心ローラーカップリングは、軽量設計、空間レイアウト、設置の容易さ、全体的な信頼性の点で明確な利点を提供します。これらの特性により、ホイスティング トロリーの厳しい空間的制約やレイアウト要件を満たすのに特に適しています。

1. コンパクトで軽量な設計: 全体の設置面積が小さく、自重が軽いため、追加の長いシャフトや複雑なギア列が不要です。これにより、機構全体の重量が大幅に軽減され、クレーン トロリーの構造レイアウトが最適化されます。

2. 便利な設置とメンテナンス: この設計は、きちんとした構造とシンプルな組み立てロジックを特徴としており、複雑な試運転手順は必要ありません。組み立てとメンテナンスの作業は独立して実行できるため、従来の構造に関連する一般的な問題点、特に分解/再組み立ての難しさ、個別の調整を実行できない問題が効果的に解決されます。

3. 高い動作信頼性: 磨耗しやすい露出ギアの固有の欠陥を排除することにより、密閉されたローラー噛み合い構造は環境要因による影響をほとんど受けません。騒音を最小限に抑えたスムーズな低速動作を保証するため、昇降装置に典型的な連続使用の動作条件に最適です。

動作条件適応性とパラメータ範囲

この製品は、幅広いパラメータとさまざまな動作条件に対する優れた適応性を提供します。これは、吊り上げ機械の特殊なトランスミッション要件に適合するように特別に設計されており、産業用高耐久基準に厳密に準拠した性能仕様を備えています。

- 適用可能な機器シナリオ: 自動調心ころカップリングは、主にクレーン昇降機構、低速ドラム駆動システム、および同様の汎用伝動装置に使用されます。これは、低速、高負荷、連続作業に対するリフティング業界の厳しい要件を満たすように特別に設計されています。

- 動作温度範囲: -25°C ～ +28°C の周囲温度範囲内で安定した通常の動作が可能で、標準的な屋内環境だけでなく極端ではない屋外の吊り上げ作業にも適しています。

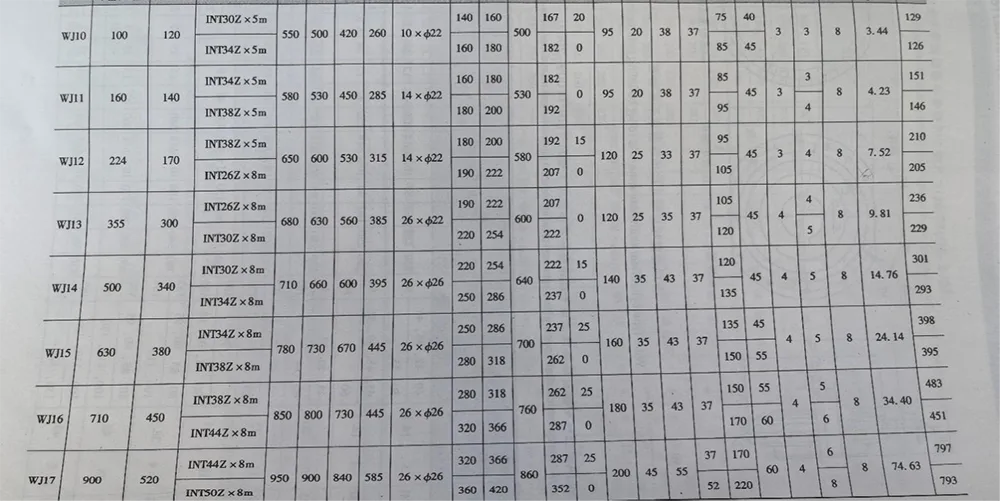

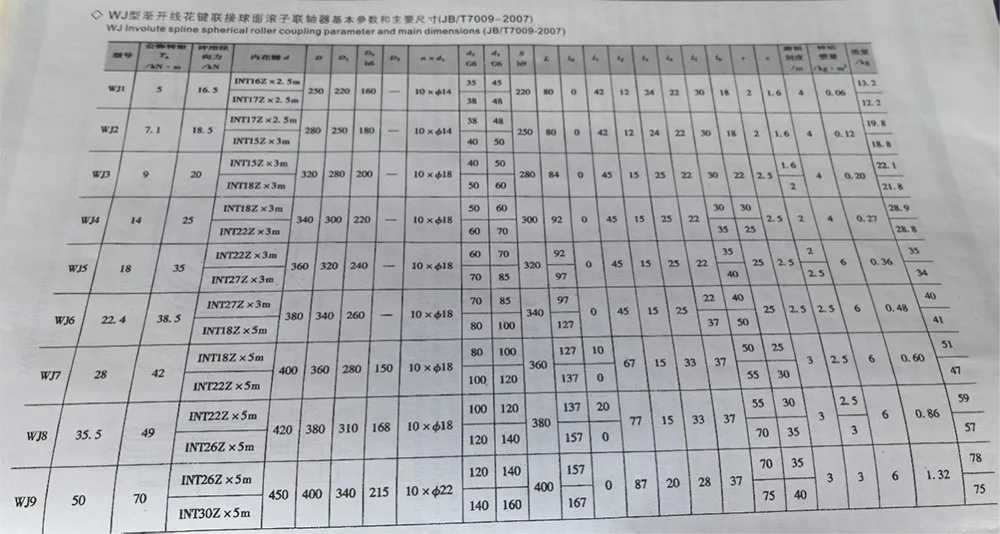

・トルク容量範囲：定格トルク伝達範囲は5,000N・m～900,000N・mで、中小型から大型機械までの昇降装置の伝達要件を効果的にカバーします。

- ラジアル荷重制限: 16,500 N ～ 450,000 N のラジアル荷重に耐えることができます。その堅牢なラジアル荷重支持能力により、通常はドラムベースのリフティング システムに関連する重いラジアル荷重に効果的に対処できます。
